谐波驱动CNC第四轴转台结构设计

　　这套回转进给单元面向小型立式数控铣床的多面加工改造场景，核心解决常规三轴机床无法一次装夹完成圆周分度、四轴联动铣削的痛点，适配车间中小批量精密零件的侧孔、槽位、凸轮轮廓、多面体结构加工需求，无需二次找正即可完成工件周向特征的连续切削。

　　从实际加工用途来看，该转台可搭配卡盘夹持轴类、盘类工件，配合尾座顶尖支撑长轴件，完成等分孔钻削、螺旋槽铣削、曲面四轴联动加工、多面轮廓铣削等工序，在工装夹具制造、小批量精密零件试制场景中，能大幅减少多次装夹带来的定位误差，省去反复打表找正的辅助工时。

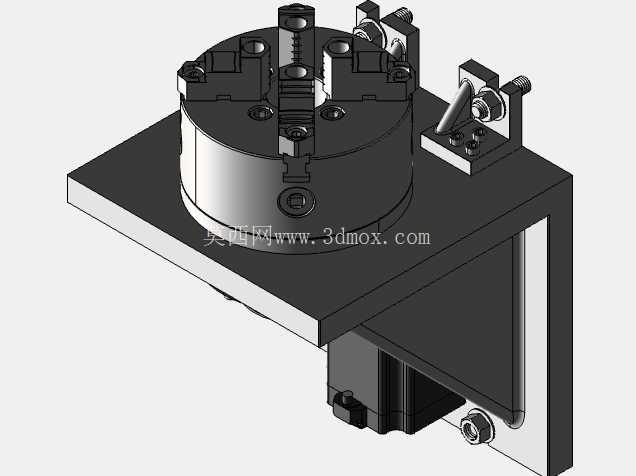

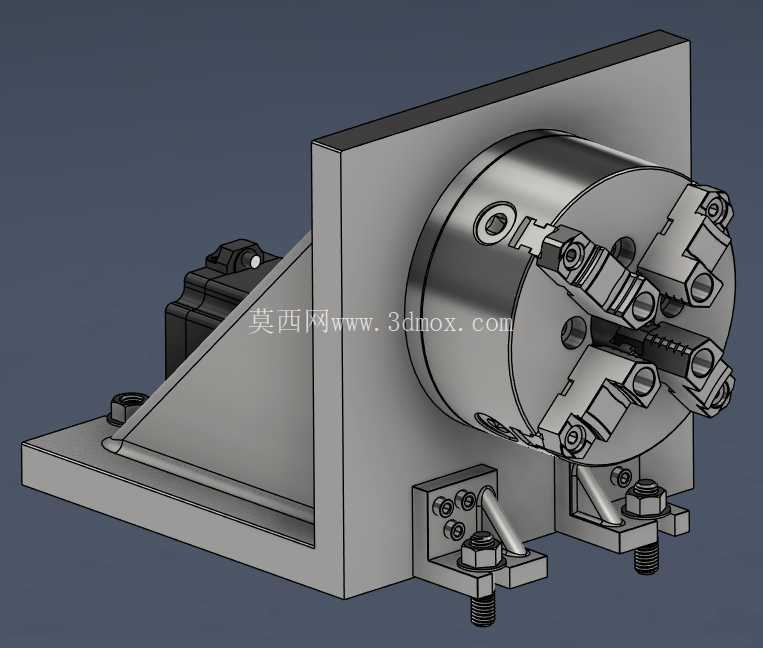

　　结构设计上没有采用定制铸造箱体的高成本方案，而是直接选用成品精密磨口铸铁角板作为主安装基座，铸铁材料自身的阻尼特性可以有效吸收铣削过程中的振动，抑制切削颤纹，提升加工表面质量。角板的安装孔位、平面度出厂即经过磨削加工，无需额外二次精加工即可保证谐波减速器、主轴单元的安装同轴度与垂直度，大幅降低自制件的加工工作量。

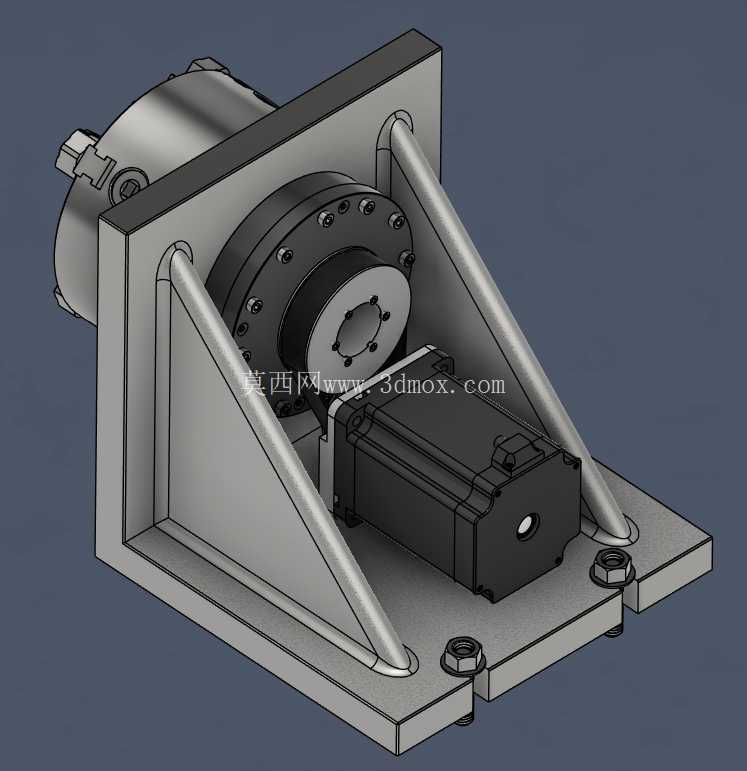

　　传动链选型优先保证回转刚性与分度精度，核心减速部件采用大规格谐波减速单元，输入端搭配步进电机提供回转动力，电机与减速器输入轴之间通过同步带轮做一级预减速，既可以匹配电机额定转速区间，也能通过带传动缓冲切削冲击，避免硬连接将铣削冲击力直接传递到电机轴。谐波减速器自身的回差极小，额定输出扭矩足以覆盖小型立铣刀的重载切削需求，转台末端的主轴法兰直接连接标准三爪卡盘，对面配套可调式尾座顶尖，长工件装夹时可以两端支撑，提升工件系统刚性，避免悬臂装夹的颤振问题。

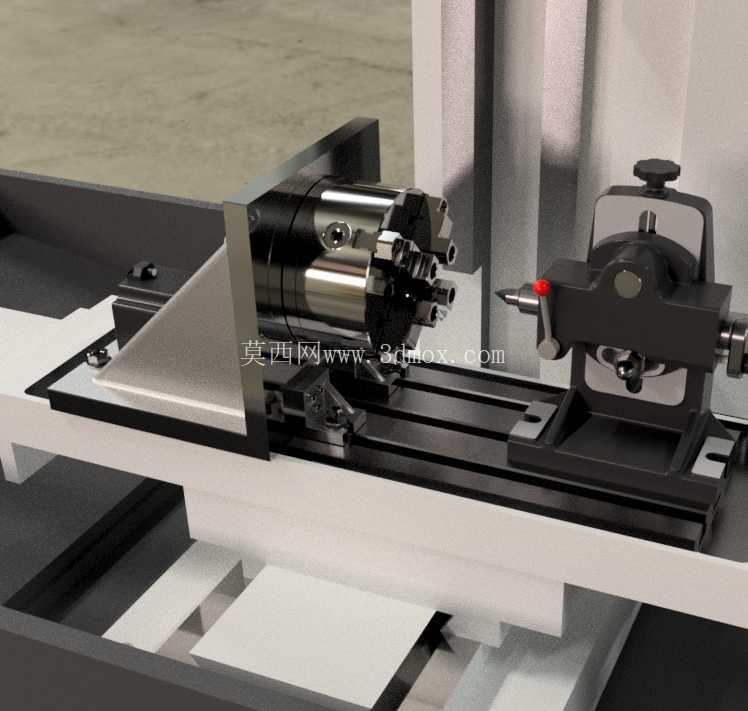

　　安装边界方面，整套转台组件直接固定在机床工作台的标准T型槽上，角板底面的定位边可以贴合工作台槽侧做基准找正，尾座底座同样通过T型螺栓压紧在工作台上，顶尖中心高与转台主轴中心高严格对齐，适配常见小型数控铣床的工作台行程，不会超出X轴、Z轴的运动干涉范围。转台侧面预留的安装位可以固定行程限位元件，避免超程回转拉扯线缆，主轴后端设计有走线空间，可内置卡盘气动或液压驱动管路，也可加装旋转接头实现工件中气吹、冷却介质输送。

　　设计过程中特意控制了框架部分的加工成本，所有外购标准件均选用市面通用规格，角板、同步带轮、紧固件、电机都可以直接采购，自制件仅包含少量连接法兰、电机安装板、护罩结构，不需要复杂的五轴加工即可完成制作。转台的分度分辨率经过两级减速放大后，可以实现极小角度的进给步进，满足低速大扭矩回转切削的需求，满负载切削时转速平稳，不会出现爬行抖动问题。

　　整机装配时先将角板底面与工作台面擦拭干净，打表校验角板立板的垂直度，再将谐波减速器壳体嵌入角板预设安装孔，用止口定位保证减速器输出轴线与工作台面平行、与X轴进给方向垂直，之后装配电机侧的同步带轮，张紧同步带后手动盘车检查全行程回转是否顺畅，无卡滞点后再安装卡盘与尾座，校验顶尖与卡盘中心的同轴度，最后连接驱动线缆与控制系统，即可完成第四轴的加装调试。整套结构兼顾刚性、精度与制作成本，适合小型加工车间做设备数控化升级改造使用。
