双六十吨立式水泥储料输送成套装置

　　这套双仓水泥储存与垂直输送装置主要服务于商品混凝土搅拌站、预制构件厂、稳定土拌和站点以及干粉砂浆生产线的粉料暂存环节。现场布置时，两台六十吨级筒仓并排落在同一组型钢框架上，仓顶设置通长防雨棚，既减少日晒雨淋对除尘装置、料位计和进料管路的影响，也为检修人员提供连续的顶部作业面。仓体采用圆筒加圆锥斗的经典粉料仓形式，直筒段承担大部分储料容积，锥斗通过较大的收缩角度促使水泥、粉煤灰等细粉依靠重力向中心出料口汇集，降低起拱和残留风险。

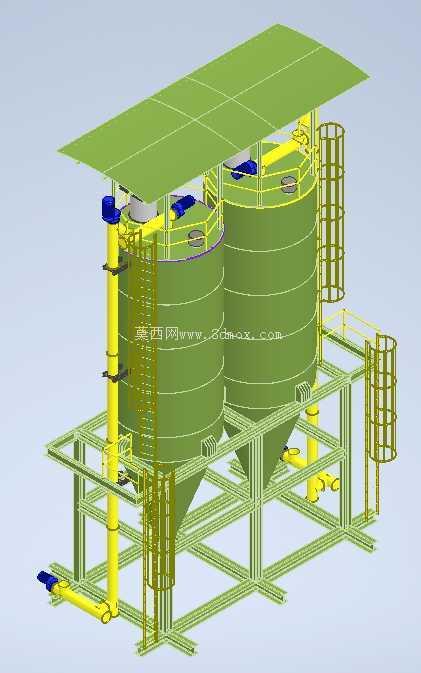

　　从使用逻辑看，散装粉料由罐车通过进料管道送入仓内，储存过程中依靠仓顶除尘器平衡气压，避免送料时仓内压力升高；下料时，锥斗底部的流化或助流结构配合垂直螺旋输送机，将粉料连续提升并水平转送至搅拌主机称量斗。模型中黄色管路即表现了螺旋输送路径：下部水平段承接仓底出料，经转弯段进入垂直提升管，再由顶部横向溜管接入下游计量设备。这样的布置使两个仓可分别储存不同粉料，也可一仓备用、一仓扩容，站点在配方切换和来料调度上更灵活。

　　结构设计上，仓壁承受粉料侧压和竖向荷载，筒节之间采用环向加强，锥斗与直筒交接区域为高应力过渡区，需要保证焊接连续性和支撑刚度。下部钢架并非简单托座，而是由立柱、横梁、斜撑和联系杆组成的空间桁架，既托起双仓和满仓物料重量，也承受螺旋输送机工作时的振动、风荷载以及检修偏载。立柱间距决定了设备进场后的基础落点，施工时应按柱脚底板位置预留预埋件或二次灌浆层；框架中部留出的通道可容纳阀门、软连接、称量管路和维护空间，避免设备投运后人员无法接近卸料口。

　　仓体外侧配置了直爬梯和环形护笼，顶部围绕仓口设置护栏与检修平台，双仓之间通过平台连通，便于检查安全阀、料位仪、除尘器和人孔。爬梯位置靠近框架立柱，减少悬臂结构对仓壁的局部拉扯；护笼间距和平台宽度按照人员上下、携带工具以及紧急撤离的实际需求预留。仓顶雨棚采用坡屋面形式，骨架落在仓顶平台和支架上，雨棚边缘超出设备轮廓，可保护进料接头和电气元件，但不应遮挡除尘器排气方向，也不能妨碍罐车送料软管对接。

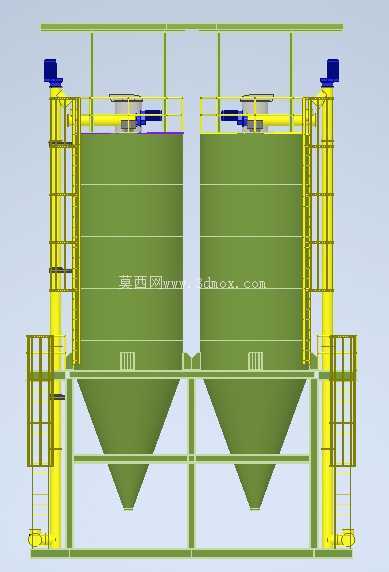

　　外形与安装边界方面，双仓并列后横向宽度明显大于单仓方案，场地规划时不仅要考虑筒仓外径，还要计入外侧爬梯、输送管、检修平台和雨棚挑檐的投影。高度方向由锥斗离地净空、垂直螺旋输送机提升高度、仓顶设备及雨棚共同控制；厂区管线廊架和搅拌楼主楼应与输送管口标高匹配。下部框架需保证搅拌站配料机构、输送地坑或称量斗在锥斗下方有足够安装和拆卸空间，柱间斜撑不能横穿水平输送管。设备进场前，还应核对道路转弯半径、吊装站位和吊车幅度，因为筒仓通常分段或整体吊装，临时支撑不能与永久支架干涉。

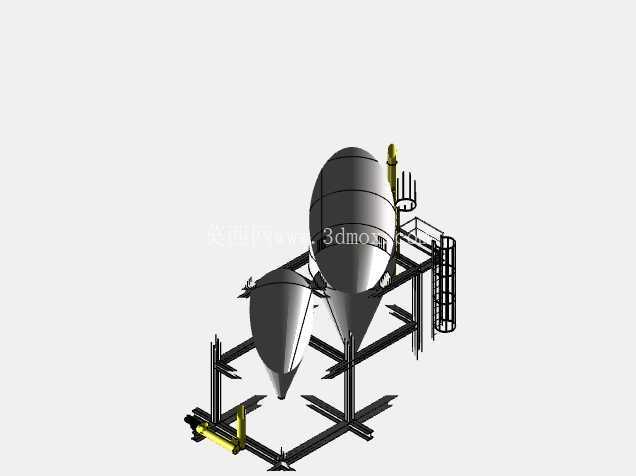

　　建模时将仓体、支架、爬梯、平台、雨棚和螺旋输送机分系统表达，有利于在总图阶段检查碰撞。筒仓壁厚、加强圈、锥斗角度和支腿跨距需要结合物料密度、满载工况、地震烈度及风荷载复核；螺旋输送机的管径、转速和长度则由目标输送量、输送距离以及粉料特性确定。对于结构设计人员，该模型可直接用于讨论双仓并列布局、基础边界、检修通道和管线接口；对于设备选型人员，则能直观判断储料能力与搅拌主机产能之间的匹配关系，避免仓容过小导致频繁补料，或仓容过大造成投资与场地浪费。
