树莓派Zero2W带排针开发板结构

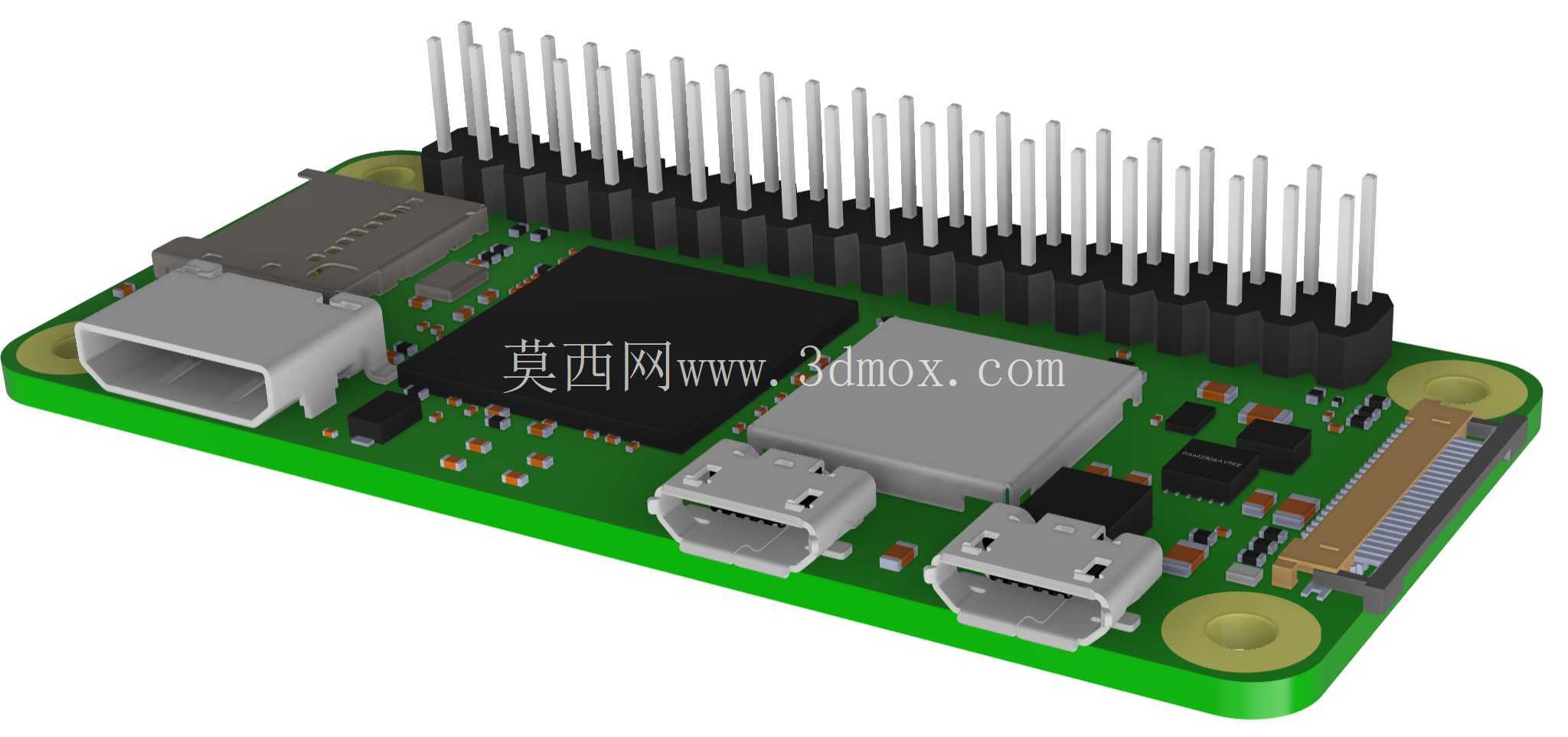

　　该结构对象面向嵌入式控制、小型智能终端、教学实验平台和便携检测设备的结构设计场景，核心是一块紧凑型单板计算机及其顶部40针公头连接器的完整装配关系。板卡采用绿色PCB作为承载基体，表面布置主控芯片、存储器件、电源管理元件、微型接口、固定孔及周边贴片元件，整体强调小空间内的接口可达性、装配干涉检查和外壳适配。

　　从实际用途看，这类板卡常被放入传感器采集节点、边缘计算小盒、机器人控制模块、视觉识别终端或物联网网关中。40针公头排针沿板边长侧布置，能够直接接入GPIO扩展板、面包板线束、驱动模块或自定义载板，使数字输入输出、I2C、SPI、UART、电源和接地信号在紧凑空间内完成引出。排针采用黑色塑料基座与金属针体组合，针脚间距遵循标准排针布局，针体直立高度明显高于板上最高芯片，这一特征在整机堆叠时必须优先考虑。

　　建模时需要把板卡本体、排针、接口、芯片、电容电阻、连接器和安装孔作为相互约束的装配体处理，而不是只表现一块平面电路板。PCB边缘轮廓、四角开孔位置、接口突出长度和排针占用宽度共同决定设备内部安装边界。若外壳内壁与排针距离过近，插装杜邦线或排线时会出现手部操作空间不足；若载板与板卡平行叠放，则需要根据针体露出高度预留支撑柱高度，避免压到板上元件。

　　板侧多个微型接口承担供电、数据传输和外设连接功能，接口金属外壳与塑料胶芯的层次需要在模型中体现。接口向外伸出的部分会影响端板开孔尺寸，开孔不仅要满足插头进入，还要考虑插头外壳倒角、插拔方向和周边螺丝柱位置。板上较大的黑色芯片区域通常是热与高度同时需要关注的部位，虽然其高度低于直立排针，但在封闭壳体内仍应保留空气流通或导热垫接触空间。

　　设计思路上，单板计算机的结构价值不在于复杂运动机构，而在于高密度电子元件的空间协调。排针基座贴装于PCB边缘，针脚成排穿过基座并保持平行，相邻针脚之间的细小间隙对三维建模的阵列精度提出要求。若用于生成外壳或扩展底座，可将排针作为限位参考，让上盖开槽避开针脚阵列，同时在板卡下方设置隔离柱，防止焊点接触金属底板。

　　安装边界方面，板卡四角圆孔用于螺丝或铜柱固定，孔位周边应保留平整区域，避免大型电容、接口外壳或加强筋侵入。板底焊点也占有一定高度，直接贴装在金属平面上存在短路风险，工程处理中通常通过绝缘垫片、尼龙螺柱或抬高壳体台阶实现隔离。排针顶部则构成上方扩展板的最低避让面，线束从侧面引出时，弯曲半径不能压弯针脚。

　　在设备选型阶段，该结构可帮助工程师判断板卡是否适合狭窄腔体。比如手持终端中，端盖接口位置要与板载接口方向一致；工业采集盒中，排针上方可能连接端子板，需要预留维护拆卸空间；教学装置中，外露排针有利于快速接线，但外壳开孔边缘需防止误触。通过三维结构核对，可以在加工外壳前发现接口错位、螺丝柱干涉、排针无法插线、散热空间不足等典型问题。

　　模型细节还应体现PCB表面元件的高低差：主芯片和存储芯片形成较大矩形体，微型接口在板边突出，贴片电阻电容呈规则分布，圆形安装孔带有金属环区域。这些细节虽然不承担机械传动功能，却直接影响外观渲染、装配验证和壳体开孔。对于需要把开发板集成进成品设备的结构工程师而言，准确表达排针高度、板厚、接口外伸量和孔位坐标，比单纯还原电子外观更有工程意义。

　　整体结构适合用于嵌入式设备外壳设计、扩展模块堆叠验证、教学演示样机、自动化控制小柜以及物联网硬件开发。通过该装配模型，可以在方案阶段完成板卡固定方式、接口朝向、排针接线空间、上下层板间距和维护拆装路径的检查，使后续壳体加工、线束布置和电路板集成更加可控。
