FRC竞技赛事多功能对抗机器人结构

　　这套竞技机器人结构面向青少年工程对抗赛事的场地作业需求开发，整体围绕快速机动、物件拾取、垂直举升、定点投射四类核心赛场动作完成布局，所有机械部件的排布均优先考虑赛场对抗中的碰撞耐受、走线规整、维护快拆与重心控制，适合参赛队伍做结构参考、方案迭代与装配校核。

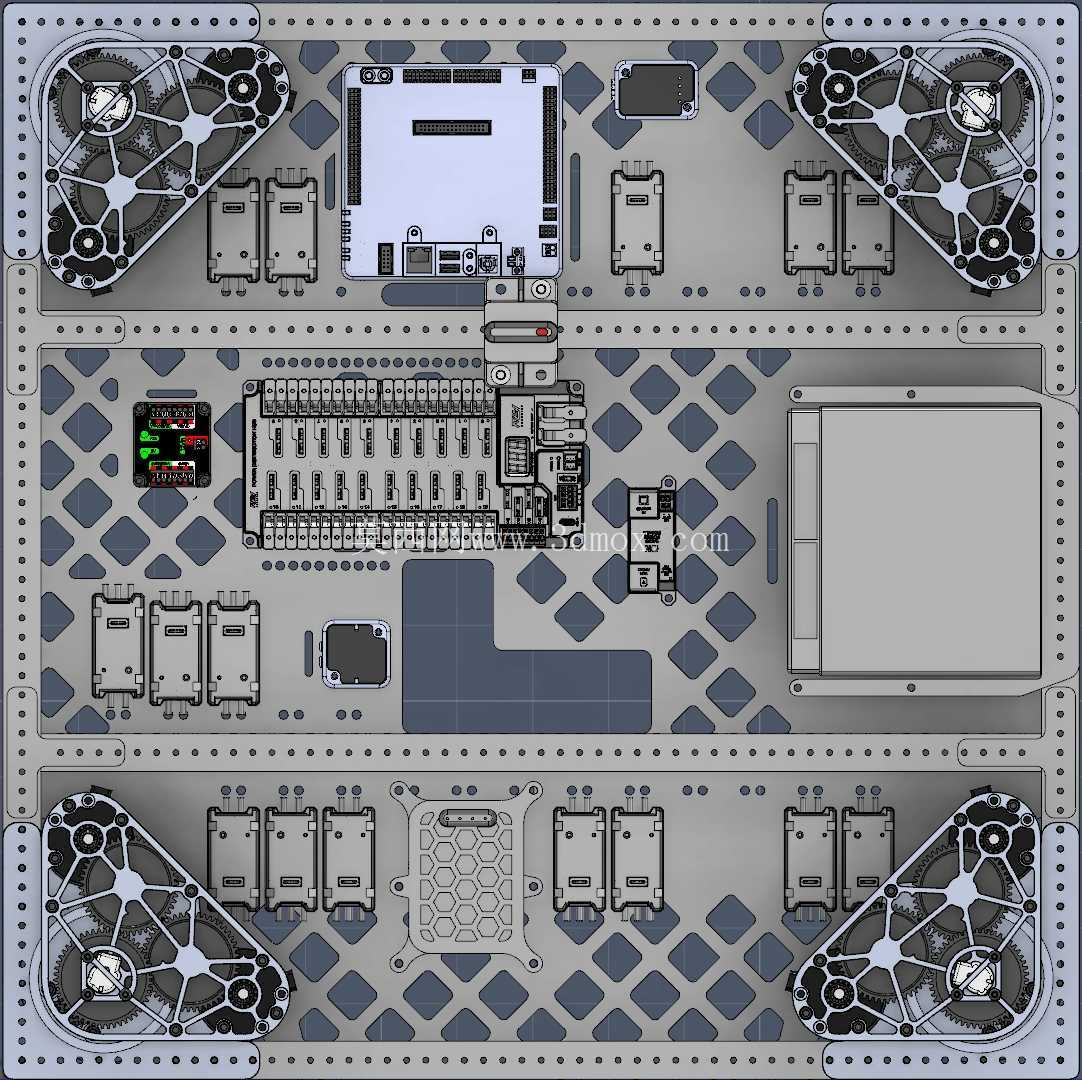

　　底盘部分采用28×28英寸的方正框架作为整车承载基础，该尺寸边界严格贴合赛事场地通行与对抗规则，框架四周预留充足的安装孔位与防撞余量，底部四角配置行走轮组与转向模块，转向模块选用SDS MK41成熟方案，搭配L2规格齿轮，由NEO驱动电机提供行走动力，轮系布局兼顾原地转向、直线冲刺与横向推挤对抗的受力需求。底盘腹板设计蜂窝状减重孔阵，既在不牺牲框架刚性的前提下降低整车自重，也为线束、气路、控制器件提供规整的穿行与固定空间，腹板上预先加工多组插槽，线缆可沿槽位布设后通过扎带固定，避免赛场急停、急转过程中线束拉扯松脱。底盘进气回路参考成熟赛事队伍的气路方案做适配修改，进气歧管采用聚碳酸酯材质加工，整体通过CNC铣削成型，在受力薄弱区域额外加装铝制加固件，防止对抗碰撞中气路开裂漏气。

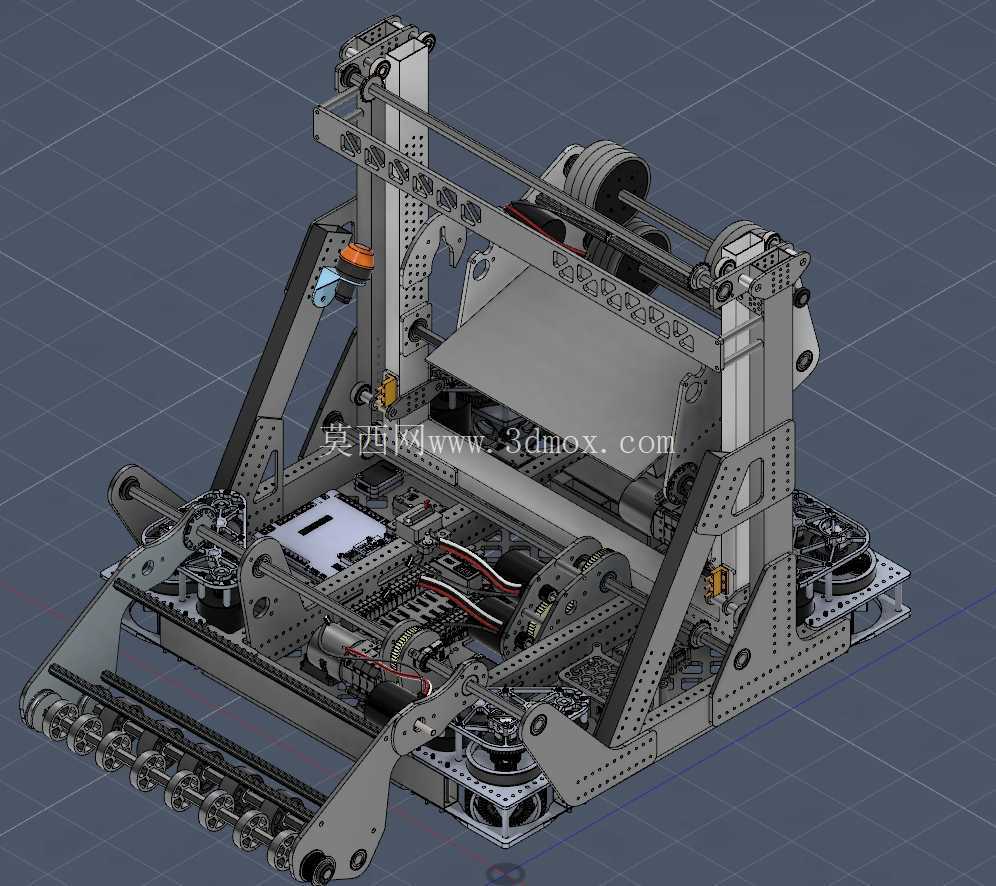

　　垂直升降单元布置在底盘中部靠后位置，整体借鉴成熟电梯机构的简洁传动思路，摒弃复杂冗余的链轮张紧结构，选用减速比40:1的减速箱直接驱动升降链条，链条上加工向内弯折的挂钩结构，可在举升过程中牢牢挂载赛事专用游戏构件，举升行程覆盖赛事要求的多层挂接高度，即使在赛后机器人攀爬高台的工况下，挂钩也能稳定承托整车部分载荷，防止滑脱。升降运动的位置闭环通过布置在减速箱输出轴上的通孔编码器实现，编码器实时采集输出轴转角，换算为升降架实时高度，既可以控制举升动作的精准停位，也能在攀爬过程中实时监测挂钩啮合状态，避免过载卡滞。

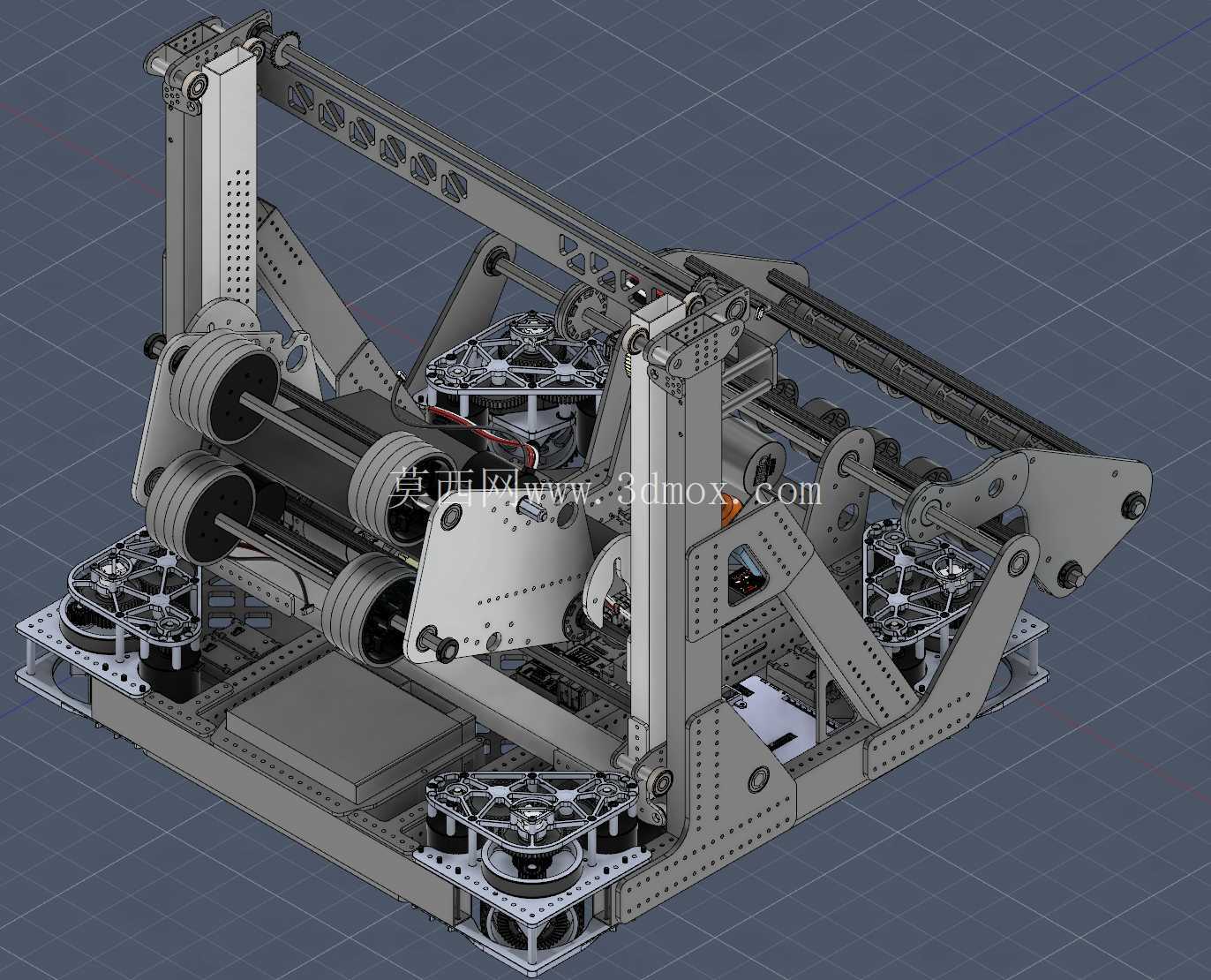

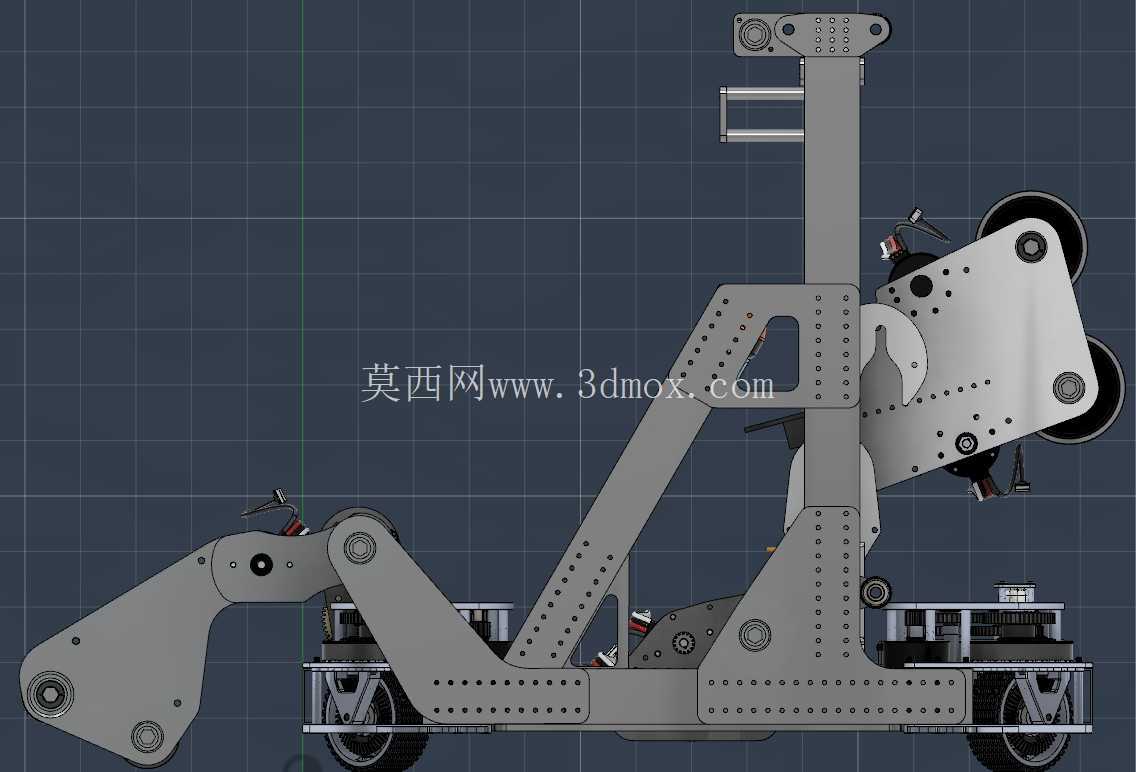

　　投射发射单元布置在底盘前部作业区，经过多轮方案对比后选定下置式射手布局，该布局在连续投射工况下的一致性与射程稳定性表现最优，整套发射机构由两台NEO电机提供动力，动力通过同步带传递到发射轮组，发射枢轴与MAX系列行星齿轮箱的输出端相连，由独立NEO电机驱动俯仰角度调节，需要调整射程弹道时可快速更换齿轮比，改变角度调节的响应速度与输出扭矩。枢轴端同样配置通孔编码器，可根据目标距离实时反馈发射角度，保证不同站位下的投射精度。

　　整车框架主要采用6061铝合金型材与5052、6061板材加工而成，型材搭建主承载骨架，板材加工各类安装支座、轮组固定板与防护挡板，所有板材外露表面均做哑光黑色阳极氧化处理，兼顾赛场辨识度与表面耐磨性能。加工工艺以精密数控铣削与水射流切割为主，板材构件的厚度统一标准化为4mm与6mm两个规格，既减少备料种类，也方便赛后损坏件的快速替换。整机装配时所有运动副均预留合理间隙，传动部件外侧加装防护挡板，防止赛场杂物进入卡滞，电气元件全部集中布置在底盘低重心区域，进一步提升急转与对抗过程中的整车稳定性。
