ABB双极微型断路器S202C32结构建模

　　这套双极微型断路器三维结构围绕终端配电系统中的过载与短路保护场景建立，还原了S202系列C32规格产品在导轨安装、进线出线、操作手柄、灭弧腔和外壳卡扣等方面的真实装配关系。模型不是单纯外观摆件，而是把电气元件在柜内布置时最容易干涉的位置都做了实体表达，适合配电箱布局、成套柜校核、机电BIM深化以及低压控制箱选型时进行空间占位检查。

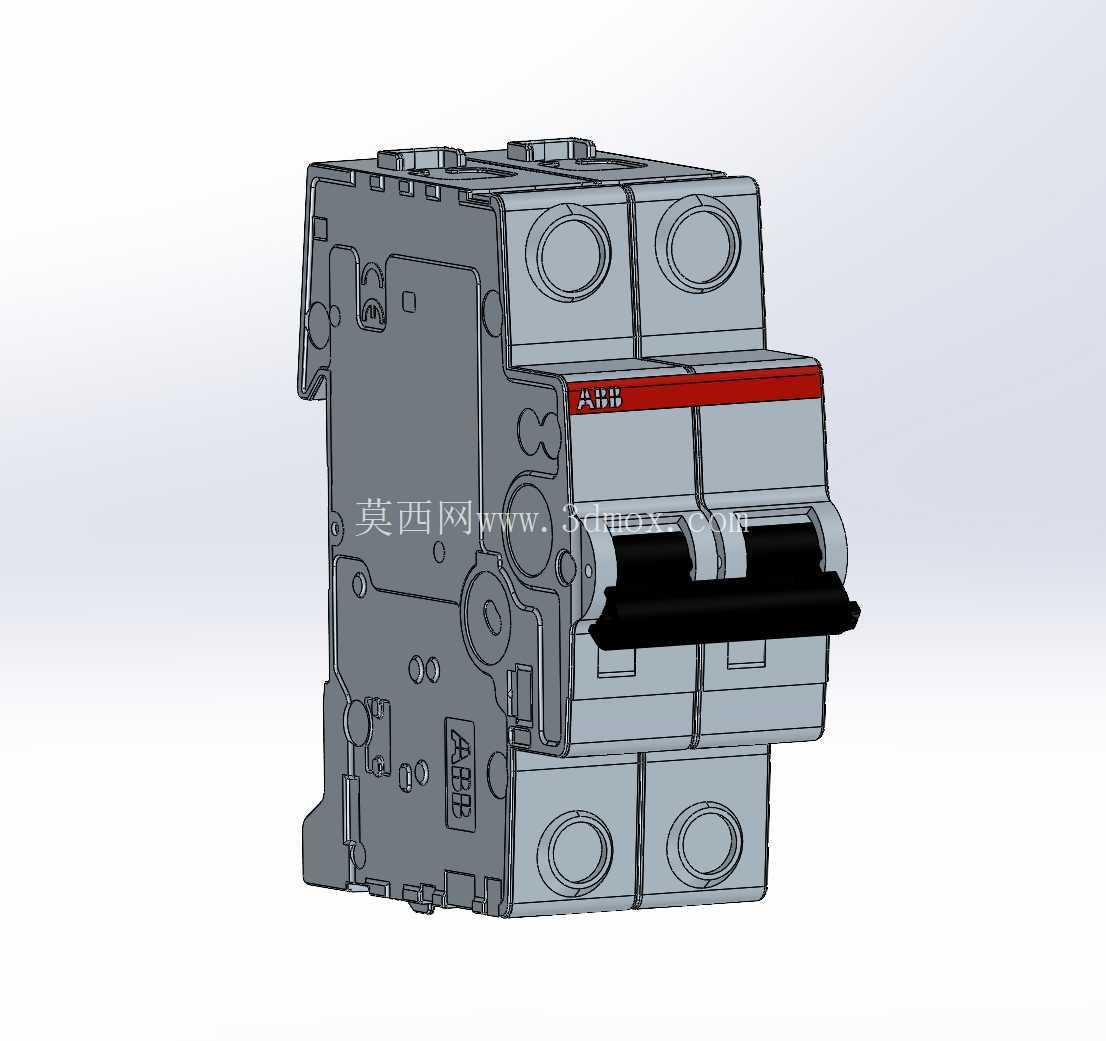

　　从实际用途看，这类器件主要安装在照明配电箱、动力终端箱、设备控制回路和建筑配电支路中，承担线路过电流保护。两极结构可同时切断相线与中性线，在检修、隔离和故障脱扣时能够形成明确断开点。C32表示其脱扣特性适配常规感性与阻性混合负载，额定电流等级对应32A支路，在插座回路、小型电机支路、仪器设备供电回路中较为常见。建模时保留了正面黑色操作手柄、红色品牌标识条、上下接线端子区域、侧面散热与装配缝隙，使工程师在布置柜门开启距离、母排走向和线束弯曲半径时能够直接参照。

　　外形与安装边界是该模型在工程使用中的重点。微型断路器采用标准DIN导轨安装方式，背部卡扣位置、导轨咬合高度、单元宽度和前后突出量都影响柜内有效空间。双极产品占两个模数宽度，正面手柄处于中部偏上位置，上下两端为导线接入区域，端子螺钉、压线框和接线孔周围需要预留螺丝刀操作空间。若柜内器件并排密集布置，不能只按理论模数宽度累加，还要考虑端子导线弯曲、线槽边缘、标签条位置以及手柄拨动手感。模型将端部圆形接线孔、侧面加强筋、外壳分模线和背部卡爪形态表现出来，便于在装配环境中判断相邻元件是否会挡住接线工具。

　　设计思路上，断路器外壳采用上下扣合的薄壁塑料结构，内部容纳触头机构、电磁脱扣器、热脱扣组件和灭弧栅片。外部可见的每一处凸起和凹槽都与内部机构固定、壳体强度或装配定位有关。正面手柄区域略向前突出，操作时需要在柜门与器件之间保留手指空间；上端和下端端子区的轮廓决定电缆端头插入方向；侧面的凹凸筋位既增强壳体刚性，也为多极拼装、附件连接和自动化生产线夹持提供定位。三维建模时若忽略这些细节，柜体干涉检查往往会在接线阶段才暴露问题，而完整实体可以提前发现母排、线束、端子罩和柜门之间的冲突。

　　在成套设备设计中，断路器并不是孤立存在。它常与漏电附件、辅助触点、分励脱扣器、汇流排、零线端子排和线槽共同组成紧凑回路。双极器件的顶部和底部接线端要与导线或汇流齿准确对齐，模型中端子孔位、端面高度和壳体宽度可用于检查汇流排齿距是否匹配。对于使用母排加工的配电箱，若断路器前后位置偏差过大，汇流排会产生强制装配，长期运行后可能带来端子应力；对于采用软导线的设备柜，则需要依据端子周围空间判断线鼻压接、线束捆扎和维护拆卸路径。

　　结构细节上，正面手柄具有闭合和断开两个稳定位置，外形宽度与手指接触面符合频繁操作需求。手柄下方壳体分界线反映了内部机构腔与端子腔的分隔，红色标识条位于上盖正面，既承担品牌识别，也在密集排列时帮助快速确认器件系列。壳体侧面可见多处铆钉孔、卡扣槽和加强凸台，这些特征对应上下盖固定、内部金属支架定位以及多极产品拼装。背部导轨卡扣的弹性结构虽然在静态模型中不做运动仿真，但其外形位置对安装干涉判断很关键，尤其是在导轨靠近安装板折边或线槽侧壁时，卡爪拆装空间必须留出。

　　应用到工程制图时，该模型可用于生成配电箱内部布置示意、操作维护距离校核、端子接线空间检查和设备外观评审。结构工程师可以把它放入柜内三维装配，与导轨、线槽、铜排、电缆和门板联动检查；电气工程师可以依据外形边界确认回路排布密度；工艺人员则可以提前评估端子螺钉工具是否能垂直进入。对于教学和培训场景，完整外观也有助于理解微型断路器从外部操作到内部保护功能的对应关系。

　　建模表达兼顾了外观识别与装配可用性，壳体比例、手柄姿态、端子位置、侧面筋位和背部安装结构均按实物逻辑组织。它在场景中不仅用于展示产品形态，更重要的是提供低压终端配电设计所需的空间参照，让器件选型、柜内布局和维护操作在设计阶段就得到较真实的验证。
