宝可梦杰尼龟卡通形象三维造型设计

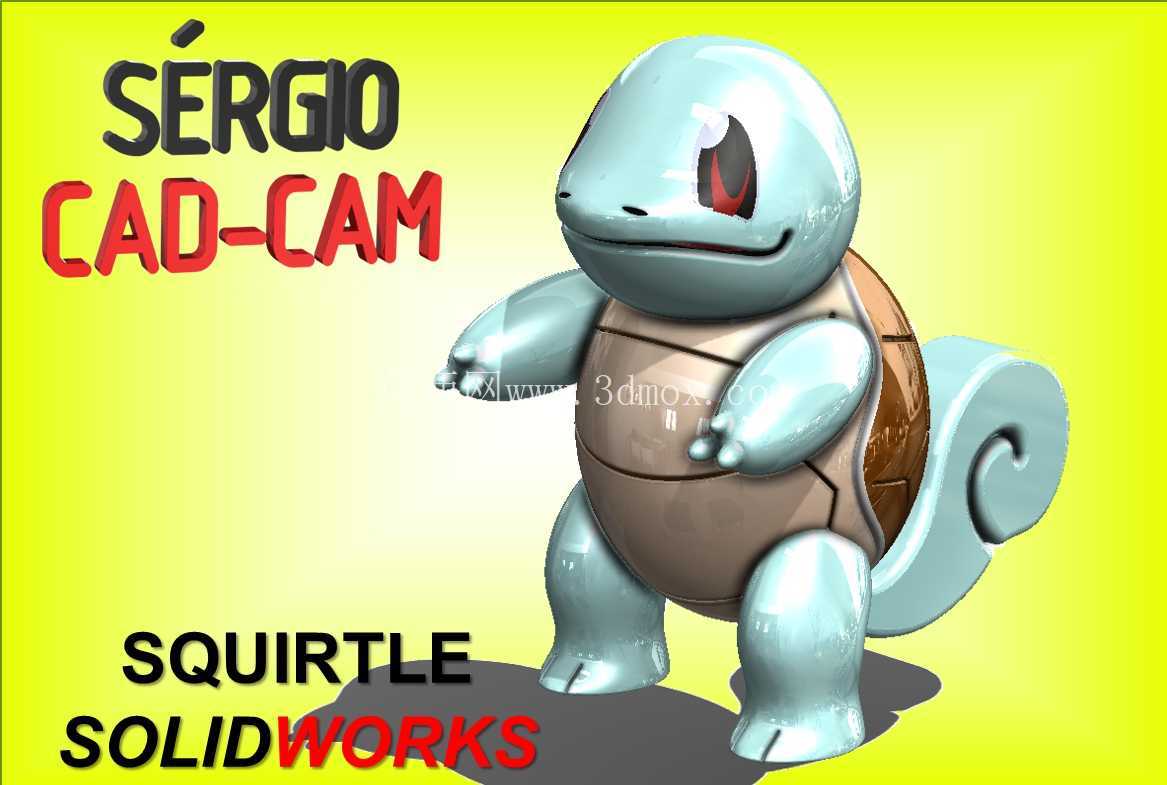

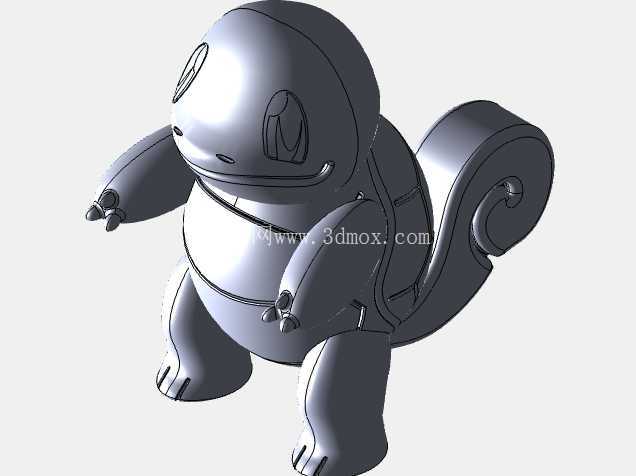

　　该三维造型以经典IP中的杰尼龟形象为原型，采用SolidWorks参数化建模完成，整体造型还原了角色圆钝憨厚的体态特征，可直接用于手办打样、潮玩生产、文创周边开发、主题展陈道具制作等场景。从结构设计逻辑来看，建模过程中优先处理了曲面的连续性问题，角色头部的圆弧曲面与躯干的衔接处做了G2连续处理，避免后续3D打印或模具开模时出现棱线断层，头部与躯干的比例控制在1:1.2，符合大众对该卡通形象的视觉认知习惯，眼部的红色虹膜区域做了0.3mm的内凹结构，方便后续涂装工序做分色处理，无需额外增加遮盖工序。

　　四肢的造型做了适度的加厚处理，根部与躯干连接位置的圆角半径设置为5mm，既保证了打印或注塑时的结构强度，避免运输或把玩过程中出现断肢问题，也还原了角色软萌的肢体质感。背部的龟壳部分做了分件设计思路预留，龟壳与主体躯干的配合面设置了0.15mm的装配间隙，可支持后续做异色龟壳的替换件开发，龟壳表面的六边形纹理做了0.2mm的浅浮雕处理，既保留了角色原设的纹理特征，又不会因为纹理过深导致脱模困难或者积灰问题。尾部的卷曲造型做了内部支撑结构的预留，卷曲部分的最小壁厚控制在2.5mm，满足FDM打印的最小壁厚要求，同时尾部与躯干的连接位置做了三角加强筋的隐式设计，加强筋完全融入曲面造型中，不会破坏外观的整体性，却能大幅提升尾部的抗弯折能力。

　　从安装边界来看，该模型整体外接尺寸控制在120mm100mm110mm范围内，适配常规桌面级3D打印机的成型尺寸，无需拆分打印即可一次成型，底部做了3mm厚度的平底结构，放置时的接触面积达到600平方毫米，无需额外底座即可稳定放置在平面上，若用于展会大型展陈道具制作，可直接通过参数缩放调整尺寸，所有曲面均为可编辑参数化特征，缩放后不会出现曲面破面问题。在实际应用层面，该模型除了用于手办生产外，还可作为文创产品的结构原型，比如衍生制作存钱罐、桌面摆件、车载香薰外壳等产品，建模时已经预留了功能拓展的结构余量，比如躯干内部可掏空设置内舱，掏空后的壁厚均匀控制在2mm，满足注塑成型的壁厚要求，不会出现缩痕问题，头部与躯干的连接位置可设置旋转卡扣结构，方便打开内舱放置物品。

　　建模过程中规避了常规卡通建模容易出现的曲面扭曲问题，所有对称特征均采用镜像特征生成，保证左右造型的完全对称，不会出现视觉上的歪斜感，肢体的关节位置做了自然的过渡曲面，没有生硬的转折，还原了角色圆润的质感，同时所有的拔模角度均控制在1度以上，若用于注塑生产，无需额外做拔模处理即可直接开模，大幅缩短了从设计到生产的转化周期。对于三维建模从业者而言，该模型的曲面构建逻辑可作为卡通形象参数化建模的参考案例，尤其是不规则生物曲面的连续性处理、分件位置的预留、生产工艺要求的前置考虑等设计思路，可直接迁移到其他潮玩、手办类产品的建模工作中，避免建模完成后因为不符合生产工艺要求而反复修改。
