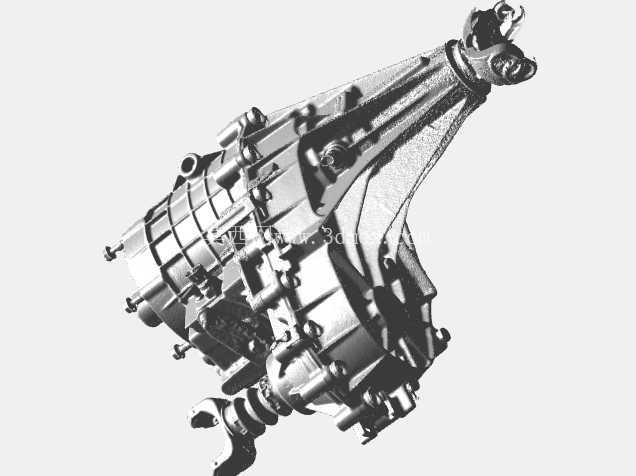

NP261HD通用手动移位分动箱三维结构

　　在四驱越野车辆、特种作业改装车的动力传递链路中，分动箱承担着将变速器输出扭矩按需分配至前后驱动桥的核心作用，这款NP261HD通用分动箱的三维结构，完整还原了手动移位式分动箱的壳体布局、轴系排布、换挡机构与连接接口特征，可直接用于传动系统匹配校核、改装方案验证、维修拆解参考等场景。从实际装车工况来看，这类手动控制的分动箱多用于硬派越野车型、非道路作业的轻型工程车辆，相比电控分动箱结构更简单，抗冲击载荷能力更强，在极端越野、泥泞脱困、重载牵引的场景下，机械结构的可靠性更有保障，不会出现电控信号失效导致的动力中断问题。

　　从结构设计逻辑来看，这款分动箱采用分体式铝合金壳体结构，主壳体与侧盖通过定位销与螺栓连接，既保证了轴系安装的同轴度精度，也方便后期拆解维护；输入轴端采用与主流纵置变速器匹配的花键接口，输出端分别设置前桥输出法兰与后桥输出法兰，法兰端面的连接孔位按照通用越野车型的传动轴安装尺寸设计，可直接适配常规规格的十字轴式传动轴，无需额外制作转接法兰。换挡机构布置在壳体侧上方，手动拨叉通过换挡轴带动啮合套移动，实现两驱高速、四驱高速、四驱低速、空挡四个挡位的切换，低速挡设置了专用的减速齿轮副，可将输入扭矩放大2.72倍，满足低速重载牵引、陡坡攀爬的扭矩需求。

　　在安装边界的设计上，这款分动箱的壳体上预留了三个悬置安装点，安装点位置经过载荷分布优化，可将分动箱工作时的齿轮啮合振动均匀传递至车架悬置，避免局部应力集中导致的壳体开裂；输入轴与输出轴的中心距、法兰端面的跳动公差、花键的配合精度都按照量产车的装配公差要求还原，在进行改装匹配时，可直接在三维环境中测量传动轴的夹角、悬置的安装空间，提前规避装车时出现的干涉问题。壳体表面的加强筋布置沿着齿轮啮合的受力方向延伸，在不额外增加壳体壁厚的前提下，提升了壳体的抗扭刚度，避免大扭矩输出时壳体变形导致的齿轮偏磨、轴承早期损坏问题。

　　从内部轴系的排布来看，输入轴与中间轴采用斜齿轮传动，运转时的啮合噪音更低，承载能力比直齿轮提升30%以上，高低速切换的啮合套采用渐开线花键结构，换挡时的入挡顺畅度更好，不会出现直齿啮合套容易打齿的问题；前桥输出端设置了同步器结构，在行驶过程中切换四驱模式时，可快速匹配前后输出轴的转速，无需停车即可完成两驱到四驱的切换，提升了复杂路况下的操作便利性。轴承位的设计按照径向载荷与轴向载荷的分布，选用不同规格的圆锥滚子轴承，可同时承受齿轮啮合产生的径向力与斜齿轮带来的轴向力，轴承的润滑采用飞溅式润滑，壳体底部设置了储油槽，齿轮运转时带起的润滑油可通过壳体上的油道进入各个轴承位，保证全工况下的润滑效果，无需额外设置强制润滑系统，简化了整体结构。

　　在三维建模的细节还原上，所有的螺栓孔位、密封槽、定位销孔都按照实物扫描的尺寸还原，密封槽的深度与宽度适配常规规格的O型密封圈，装配后可保证壳体结合面的密封性能，避免越野工况下泥水进入箱体内部，也防止齿轮油渗漏。换挡轴的位置设置了防尘罩安装位，可阻挡灰尘、泥水进入换挡机构，保证拨叉与拨叉轴的长期顺畅运作。通气阀布置在壳体的最高位置，可平衡箱体内外的气压，避免长时间高负荷运转时箱体内温度升高、压力增大导致的油封渗漏问题。

　　对于从事越野车辆改装、传动系统设计、维修教学的从业者来说，这个三维结构可直接用于装配干涉检查、传动轴长度计算、悬置支架设计，无需再对实物进行逆向测绘，能大幅缩短改装设计的周期；在维修教学场景中，可通过拆解三维模型直观展示分动箱的内部动力传递路径、换挡机构的工作原理，帮助维修人员快速理解结构逻辑，提升故障排查的效率。在进行整车动力匹配时，可将该分动箱模型直接导入整车装配环境，核对变速器输出端与分动箱输入端的配合尺寸，检查分动箱与车架、排气系统、传动轴之间的间隙是否满足设计要求，提前发现布置上的干涉问题，减少实车改装时的反复调整工作量。
