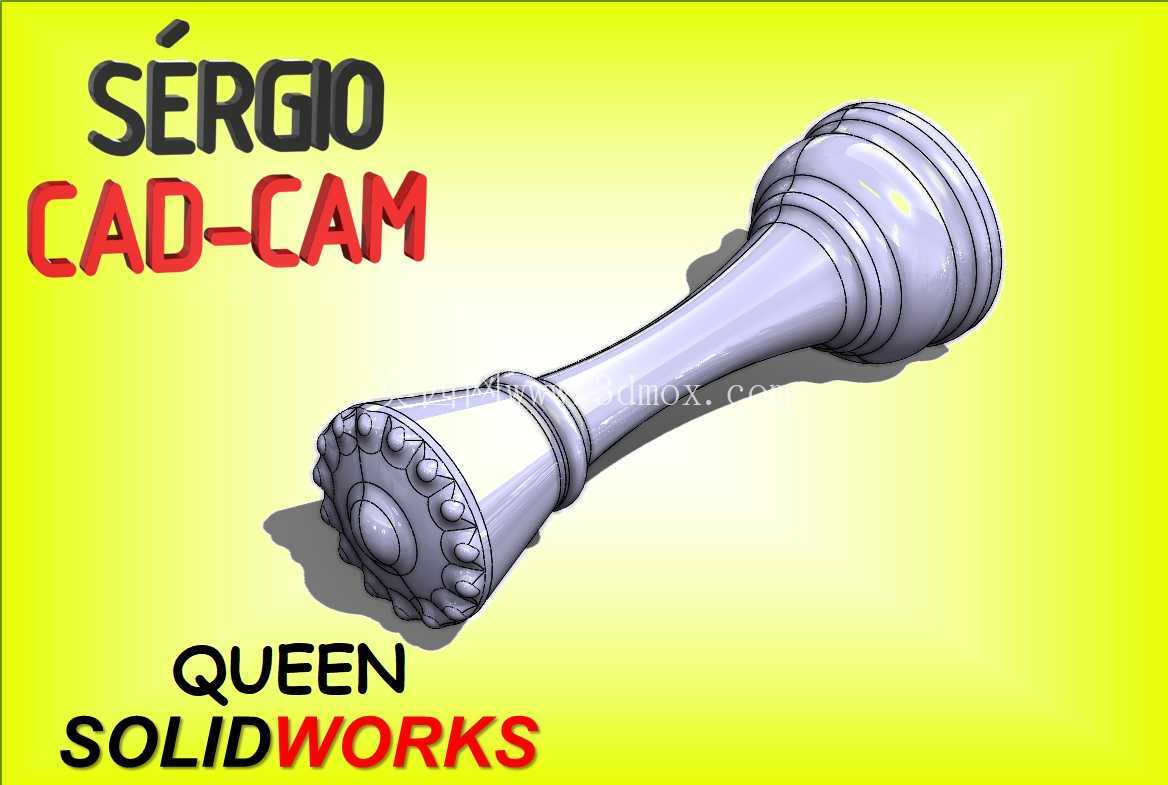

SolidWorks制作国际象棋皇后棋子造型

　　这款国际象棋皇后棋子的三维造型，在结构设计阶段优先兼顾了桌面文创摆件的摆放稳定性与棋子本身的握持操作手感，整体采用回转体为基础构型，通过多段不同曲率的曲面过渡衔接，还原传统国际象棋皇后棋子的经典视觉特征。从实际应用场景来看，这类棋子造型既可以作为标准国际象棋套装的组成部件，通过3D打印、精密铸造或者数控铣削加工后投入棋牌用品生产，也可以单独作为桌面装饰摆件、文创周边产品的原型使用，部分教学场景中也会将这类规则曲面组合的零件作为三维建模入门练习案例，帮助初学者掌握旋转凸台、曲面放样、阵列特征等常用建模指令的实操技巧。

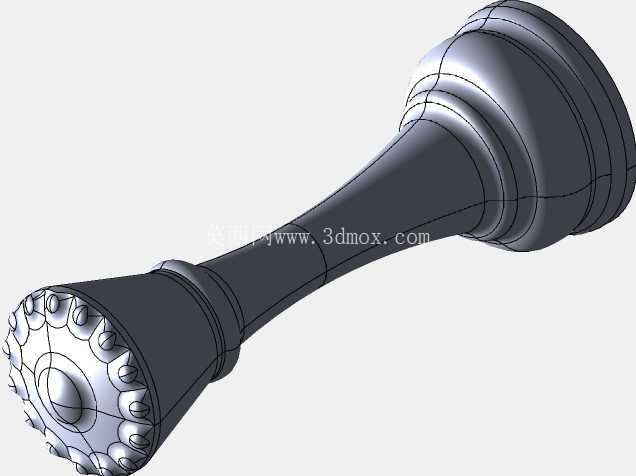

　　设计过程中，首先确定了棋子的整体重心位置，将大质量段集中在底部基座区域，底部基座采用带环形齿状装饰的圆盘结构，既还原了皇后棋子底部的经典雕花细节，也增大了棋子与棋盘表面的接触面积，摆放时不易出现侧翻问题，基座接触平面做了0.2mm的微小倒角处理，避免加工后边缘锐边划伤棋盘表面或者使用者手部。中部握持段采用收腰的锥面过渡，曲面曲率经过反复调整，直径控制在成年人手指自然握持的舒适区间，拿起棋子时手指与锥面的贴合度较好，不会出现打滑或者硌手的问题。顶部的球形装饰段采用多层环形凸台做分层设计，每一层凸台的过渡圆角都做了统一参数设置，既保证视觉上的层次感，也避免加工时出现过小的内圆角导致刀具加工困难或者3D打印时出现支撑残留问题。

　　从安装边界与尺寸适配角度，这类棋子的整体高度通常适配标准国际象棋棋盘的格子尺寸，底部基座直径不超过单格边长的三分之二，摆放时不会与相邻棋子产生空间干涉，相邻棋子同时放置在相邻格位时，中部收腰段的最小间隙可以保证棋子取放时不会发生磕碰。如果作为量产棋子使用，底部可以预留0.1mm的粘贴槽位，用于粘贴防滑毛毡垫，进一步降低棋子移动时对棋盘表面的磨损，同时增加摆放时的摩擦力。如果采用注塑工艺生产，整个造型的拔模角度统一设置在1.5度以上，所有加强筋与装饰结构的壁厚均匀控制在2mm左右，避免注塑过程中出现缩痕、缺胶等工艺缺陷；如果采用FDM3D打印制作，整个造型无需额外添加支撑结构，所有悬空角度都控制在45度自支撑角度范围内，打印完成后仅需简单去除底部 raft 即可直接使用，后处理成本极低。

　　细节设计上，底部基座的齿状装饰采用圆周阵列特征生成，单个齿形的圆角半径不小于0.5mm，既保证雕花的视觉辨识度，也避免小特征在加工或者使用过程中出现断裂损坏。顶部球形段的分层凸台间距均匀，视觉上符合传统棋子的比例关系，不会出现头重脚轻的视觉违和感。整个造型的所有曲面都做了G1连续以上的曲率过渡，没有出现尖锐的折线或者曲率突变的位置，渲染或者实际加工后表面光滑度较好，做表面喷涂、抛光处理时不会出现明显的棱线痕迹。在装配适配性上，这类棋子如果搭配同系列的其他棋子（国王、骑士、兵等），可以统一基座直径与握持段的锥度参数，保证整套棋子的视觉风格统一，收纳时也可以适配标准的棋子收纳盒格位，不会出现尺寸不匹配无法放入的问题。
