户外露营用折叠便携火箭炉结构设计

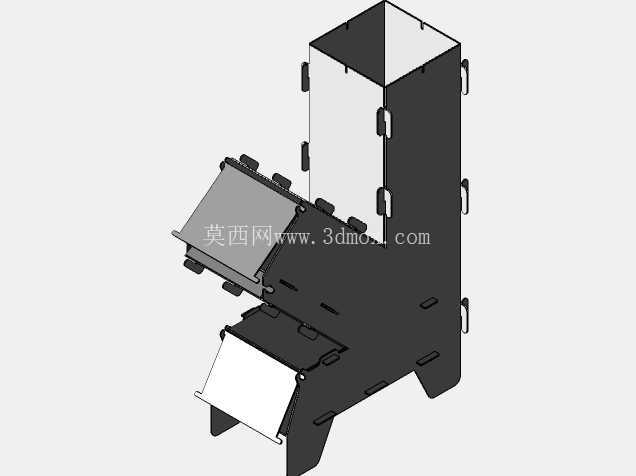

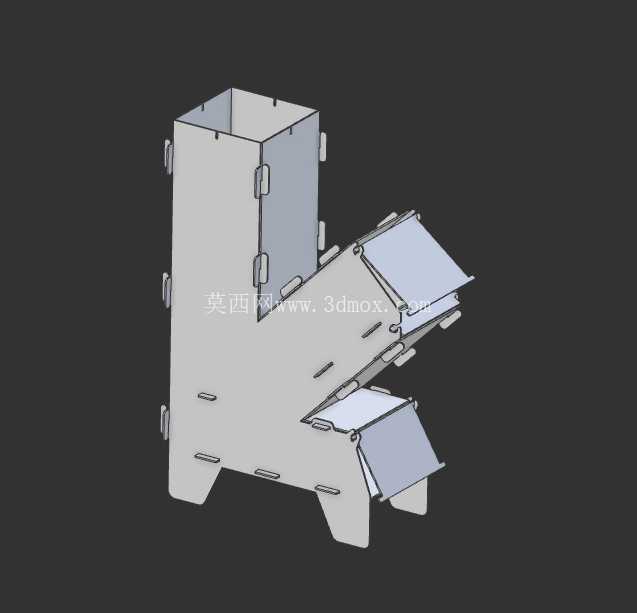

　　这款便携火箭炉的结构设计，核心围绕户外无依托场景下的炊事需求展开，区别于传统固定式柴炉，整体采用薄钣金折弯卡扣式装配逻辑，无需额外紧固件即可完成快速组装与拆解，拆解后所有板件可平铺收纳，大幅降低携带时的空间占用，适配徒步、露营、野外作业等需要轻量化携行装备的使用场景。从实际使用逻辑来看，炉体采用L型立式燃烧室结构，垂直段为燃料装填与燃烧主腔，倾斜段为进料通道，这种结构可利用烟囱效应形成自然抽风，让进入炉腔的空气与燃料充分混合，提升燃烧效率，减少不完全燃烧产生的烟气，无需额外配置鼓风装置即可维持稳定火力，可满足单人至三人规模的户外炊事需求，适配常见的套锅、煎锅等户外炊具。

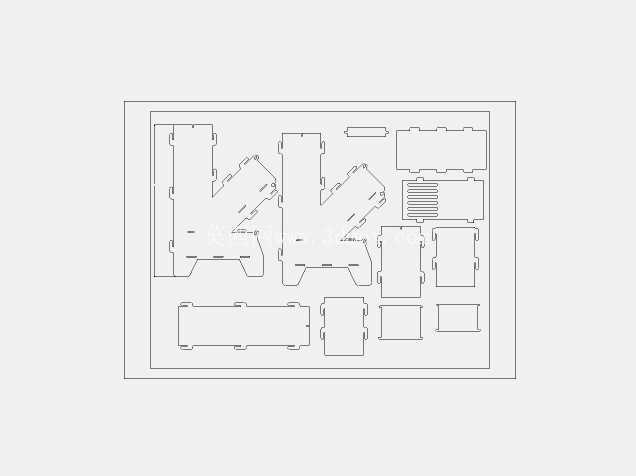

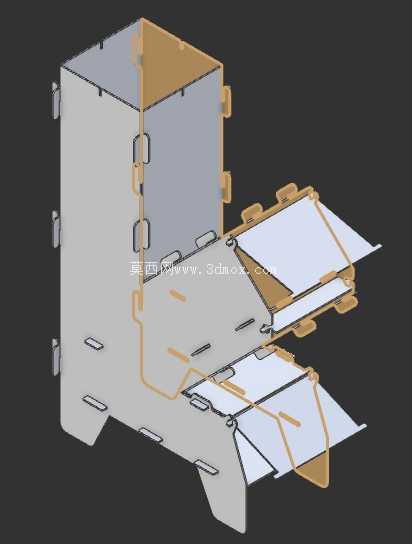

　　设计阶段优先考虑了无工具装配的需求，所有板件之间的连接均采用折弯卡扣与插槽配合的结构，每一块钣金件的边缘都预制了对应的插舌与卡槽，装配时仅需按照板件的定位缺口依次卡入即可，相邻板件的卡扣位置经过受力校核，在炉体承受满水炊具的载荷时，卡扣连接处不会出现脱开、变形的问题，同时板件之间预留了合理的装配间隙，既可以抵消钣金加工带来的折弯公差，也能在炉体受热膨胀时避免板件挤压变形。

　　炉体底部设计了向外延伸的支撑脚，支撑脚与炉体主体为一体化折弯结构，展开后可形成稳定的支撑面，支撑脚的接地端做了加宽处理，在不平整的泥地、砂石地面放置时，可降低炉体下陷、侧翻的风险，同时支撑脚的高度经过测算，让炉体底部与地面之间预留了足够的通风间隙，既可以避免炉体高温直接炙烤地面引发植被引燃风险，也能辅助底部进风，进一步优化燃烧效果。进料通道处设计了两级可翻折的托板，托板与炉体之间通过卡扣式转轴连接，展开时可承托伸出进料口的木柴，避免燃料滑落，收纳时可完全贴合在炉体侧板上，不额外占用收纳空间；燃烧室顶部为开口式设计，开口边缘做了卷边处理，既可以提升顶部结构强度，也能避免锋利的钣金边缘划伤使用者，同时顶部开口的尺寸经过匹配设计，可兼容直径12cm至20cm的常见户外锅具，放置锅具后炉体顶部与锅壁之间预留的间隙可排出烟气，不会出现烟气倒灌的问题。

　　从安装边界来看，组装完成后的炉体垂直段高度控制在30cm以内，横向进料段伸出长度不超过20cm，整体占地面积小于一张A4纸，收纳后所有板件可叠放为厚度不超过3cm的平板状态，可轻松放入户外背包的侧袋或收纳夹层中；钣金板材的厚度选用兼顾了结构强度与重量控制，整体成品重量控制在1kg以内，不会给户外携行带来过多负担。结构设计上还考虑了燃烧后的热形变问题，所有板件上都预制了长条状的热膨胀卸力槽，当炉体在高温燃烧状态下出现热胀冷缩时，卸力槽可吸收形变应力，避免板件出现永久性的翘曲变形，延长炉体的使用寿命；炉体的所有外露边缘都做了钝化处理，没有尖锐的毛刺与锐角，即使在徒手装配的过程中也不会划伤手部。在实际使用场景中，这款炉具可适配枯枝、碎木、固体酒精块等多种常见燃料，不需要专门携带配套燃料，在野外环境下可就地获取燃料完成炊事作业，相比气炉、油炉等需要携带专用燃料的炉具，对长距离户外出行的适配性更强；同时卡扣式的结构设计也让炉体的维护清理十分便捷，使用后仅需将板件拆开，倒出内部的灰烬即可完成清理，不需要复杂的维护步骤。
