加拉法杰克丹尼威士忌酒瓶外观结构

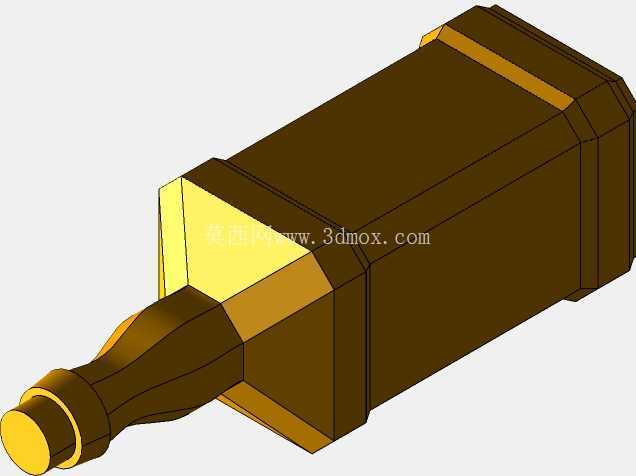

　　这款酒瓶结构的三维建模，核心服务于酒水包装的结构验证、陈列展示道具开发以及文创衍生产品的结构设计环节，在实际应用场景中，既可以作为酒类品牌终端陈列的等比例道具设计基准，也能为包装生产线的容器定位工装提供外形尺寸参考，还可用于酒类主题的数字展示内容制作。从实际功能特性来看，模型完整还原了该款酒瓶的多棱柱瓶身、收窄式瓶颈以及顶部密封段的全部外形特征，瓶身的棱边过渡圆角、瓶颈处的多段直径变化、瓶底的加厚承托结构都做了精准的曲面还原，没有做过度的简化处理，能够直接用于结构干涉检查、外形3D打印打样以及渲染出图工作。

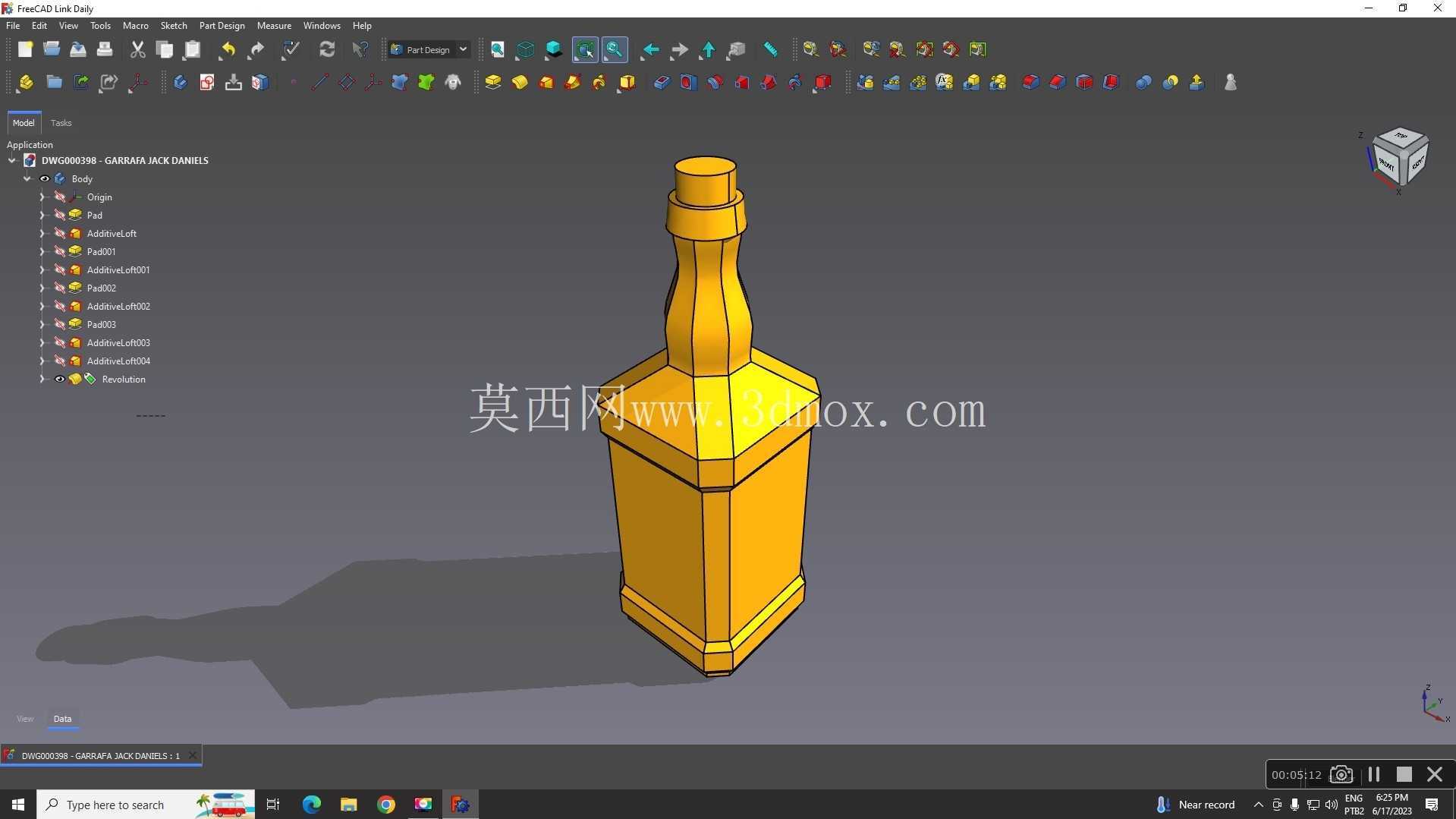

　　设计思路上，建模过程优先保证了瓶身各段截面的轮廓一致性，瓶身主体采用正多边形截面沿高度方向做带拔模角度的拉伸，棱边处做等半径圆角处理来还原玻璃材质酒瓶的圆滑触感，瓶颈部分采用多段变截面放样的方式构建，精准匹配真实酒瓶从瓶肩到瓶口的直径收窄比例，瓶口部分的密封配合段做了等直径的圆柱结构，预留出了瓶盖安装的配合边界，瓶底部分做了向内凹陷的防滑底圈结构，还原真实酒瓶放置时的接触受力面。

　　从外形尺寸与安装边界来看，模型按照真实酒瓶的常规比例构建，瓶身最大截面的外接圆直径、整体高度、瓶颈各段的长度比例都符合实际产品的尺寸范围，在做陈列道具设计时，可直接基于该模型外轮廓预留0.5-1mm的间隙作为放置槽的加工尺寸，在做生产线工装设计时，可提取瓶身的圆柱定位段、瓶肩的支撑面作为工装的夹持定位基准，避免出现夹持不稳或者刮花瓶身表面的问题。在实际工程应用中，这类酒水容器的三维模型不需要构建内部的流体腔体结构，重点在于外轮廓的曲面精度，尤其是瓶身的棱边位置、瓶颈的过渡曲面如果出现曲面不光顺的问题，会直接导致后续3D打印样件出现分层台阶、渲染出图出现曲面破面的问题，因此建模过程中对所有的拼接曲面都做了曲率连续检查，确保相邻曲面之间的过渡平滑，没有尖锐的拼接棱角。

　　针对不同的使用场景，该模型可以直接导出不同格式的文件用于后续工作，用于3D打印制作陈列道具时，可直接提取外轮廓曲面生成实体模型，添加壁厚参数后即可导出打印；用于渲染制作宣传物料时，可直接赋予玻璃、液体材质进行场景搭建；用于工装设计时，可直接将模型作为参考零件导入装配体，配合夹持、输送结构做干涉检查。需要注意的是，该模型为外观结构模型，未包含瓶身的标签纹理、瓶盖的内部密封结构以及内部的液体结构，在做瓶盖配套设计时，需要根据瓶口的外径尺寸补充设计瓶盖的内部卡扣、密封垫结构，在做灌装生产线设计时，还需要补充瓶口的内径尺寸、灌装定位面的精度参数来匹配灌装头的结构。从结构合理性角度来看，该款酒瓶的多棱柱瓶身设计相比圆柱瓶身，在陈列时能够提供更好的视觉识别性，同时在输送线上传输时，多棱柱的平面结构能够减少瓶身的滚动偏移，降低输送过程中的倒瓶概率，瓶肩处的大角度过渡能够提升瓶身的结构强度，减少灌装、运输过程中因碰撞导致的瓶肩碎裂问题，瓶颈处的收窄设计既方便手持倾倒，也能够控制酒水的流出速度，避免倾倒时酒水洒出。
