SBM-20苏联盖革米勒管结构三维设计

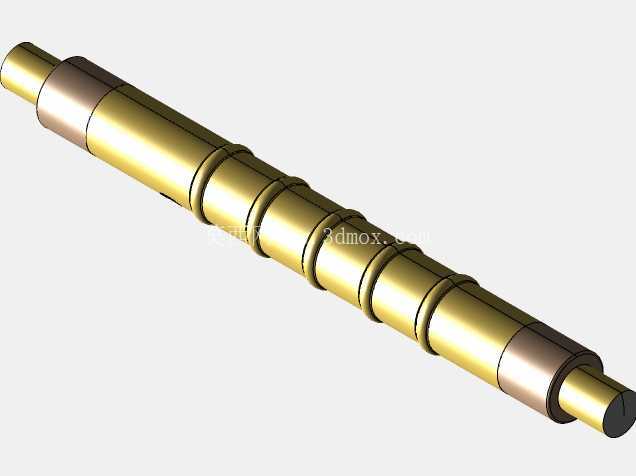

　　在核辐射检测、环境放射性监测、工业探伤配套设备、个人剂量报警仪这类场景里，盖革米勒管是核心的探测传感元件，SBM-20作为苏系经典型号，至今仍在不少老旧检测设备维护、复刻类探测装置制作中被广泛采用。做这个三维结构的时候，最先要明确的是它的安装适配边界，整管为细长圆柱形态，两端是直径收窄的金属电极引出端，中间主体段是等直径的金属密封外壳，外壳上分布的多道环形凹槽，不是随意设计的装饰结构，一方面是为了增强薄壁金属管的结构刚性，避免长径比过大带来的运输、安装过程中弯折变形问题，另一方面这些环槽也能在装入设备安装腔时，和腔体内的定位橡胶圈形成多道卡合定位，防止探测管在设备受震动时出现轴向窜动，影响电极接触稳定性。

　　从功能实现的角度看，这个零件的核心是内部密封的惰性气体腔室，三维建模时虽然不需要还原内部气体填充结构，但外壳的密封相关结构尺寸必须严格匹配实物参数：两端的金属端盖和主体管的衔接位置是阶梯轴过渡，过渡段的直径差、轴向长度都要和实物一致，因为这个位置是安装时密封绝缘套的卡装位置，如果尺寸偏差，会导致绝缘套装入后出现间隙，要么固定不牢，要么出现高压电极和设备外壳的爬电距离不足问题。两端的引出电极是直径更小的圆柱段，长度要满足焊接引线、或者插入设备管座的深度要求，不能过长导致和设备内部其他元件干涉，也不能过短导致接触不良。

　　实际选型应用时，这个型号的探测管多用于β、γ射线的探测场景，设备安装腔通常是细长的直孔结构，所以建模时严格控制了主体段的圆柱度公差，整管的同轴度误差在三维装配校验时控制在0.02mm以内，避免装入安装孔时出现卡滞。外壳表面的金属质感还原是为了在做设备整体装配渲染时，能直观区分金属外壳、两端电极的不同材质，实际生产中主体外壳多为薄壁不锈钢或者镀铜钢材，两端电极是可焊性更好的镀镍金属，建模时的分段结构也对应了实际生产中的零件装配关系：主体管是冲压拉伸成型的薄壁筒，两端的电极组件是压装密封后和筒体结合的，那些环形凹槽就是筒体拉伸成型时直接辊压出来的，不需要后续机加工，这一点在结构建模时也做了还原，环槽的圆角半径、槽深都匹配实际辊压工艺的成型特征，没有出现尖锐直角这类不符合加工工艺的结构。

　　在做设备整体结构设计时，这个探测管的安装通常需要配合减震橡胶套、高压分压电阻、信号引出线这些周边元件，所以三维模型里预留的安装间隙校验也很重要：主体段的外径尺寸要和橡胶套的内孔过盈量匹配，过盈量控制在0.1-0.15mm之间，既能固定牢靠，又不会压坏薄壁筒体。两端电极的位置要和设备电路板上的焊盘位置对齐，避免引线弯折角度过大导致长期使用后引线断裂。不少爱好者自制盖革计数器时，经常会因为模型尺寸不准，导致3D打印的安装壳和探测管不匹配，要么装不进去，要么装好后晃动，这个模型在建模时反复核对了实物的各段尺寸，从端部电极的直径、长度，到每个环槽的间距、槽宽，再到主体段的总长、外径，都和实物保持一致，不管是做设备结构设计的干涉校验，还是做安装壳体的3D打印适配，都能直接使用。

　　另外要注意的是，这个零件作为探测元件，本身是易碎的玻璃-金属密封结构（虽然外壳是金属，但内部的芯柱是玻璃密封），所以安装结构里的定位点不能直接压在筒体的薄壁位置，建模时的环槽位置刚好对应安装时的O型圈支撑点，这些位置的筒体因为有环槽的加强，刚性更好，承受径向压力时不容易变形损坏内部密封结构，这也是设计时把环槽间距和常规安装胶圈位置做匹配的原因。在做工业级便携式辐射检测仪的结构设计时，这个型号的探测管通常会布置在设备的上端位置，远离电池、电路板这些可能产生电磁干扰的部件，模型的细长形态也刚好适配便携式设备的手持段内部空间，不会过多占用设备的内部容积，给电池、电路板留出足够的布置空间。
