管式车架越野卡丁车结构设计

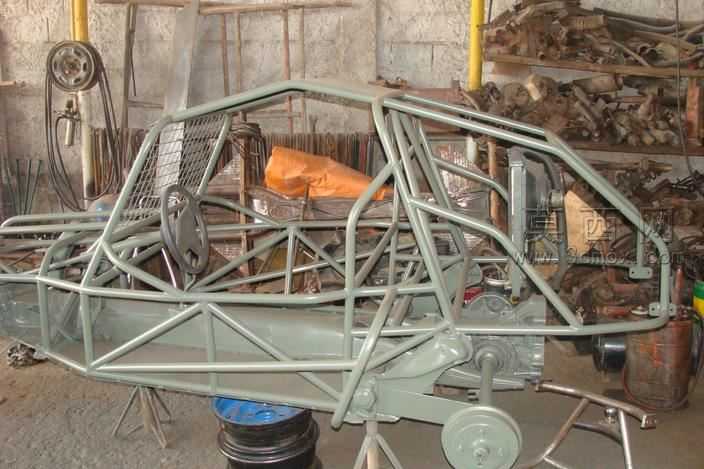

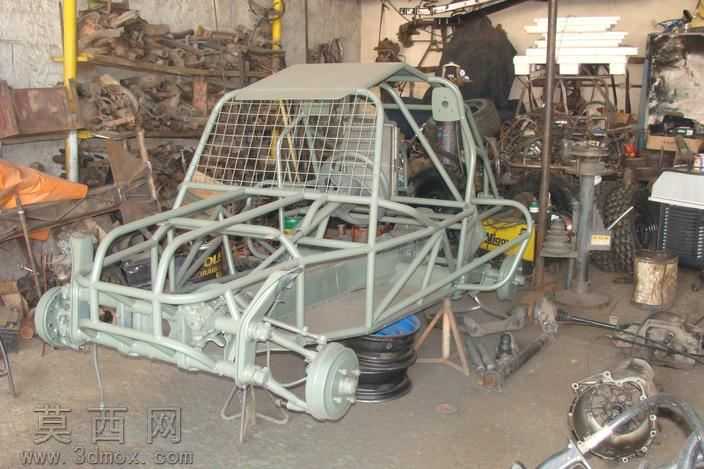

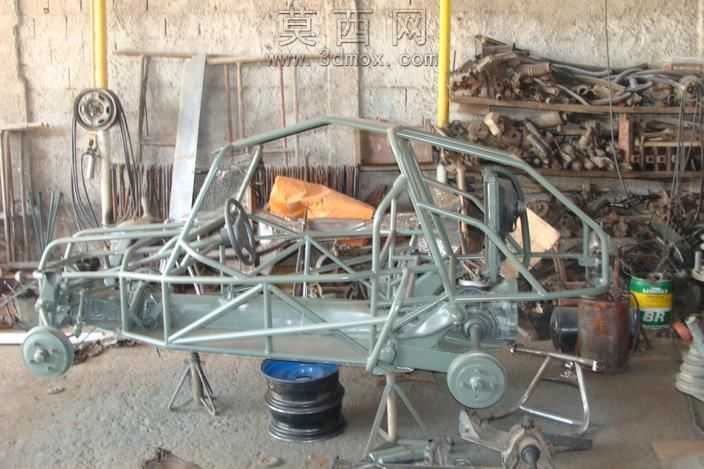

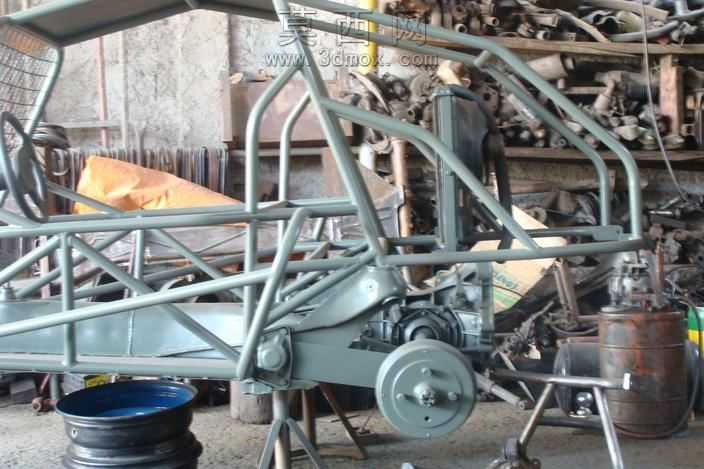

本作品为越野用途管式车架卡丁车的三维结构设计，整体采用空间钢管桁架式结构作为核心承载基体，建模阶段优先以空间线框搭建基准骨架，精准标定各硬点坐标，涵盖悬架安装位、转向系统固定点、动力总成承载位、乘员舱约束点等关键位置，确保各系统装配公差控制在合理区间。车架主体选用圆形钢管作为型材，通过布尔运算完成管材交接处的相贯线裁切处理，还原真实焊接工艺的拼接形态，所有焊缝位置均做了倒角过渡处理，既还原实际加工细节，也避免应力集中的结构缺陷。前部结构预留了转向机、前悬架摇臂、前轮轮毂的安装接口，前防撞区域采用外凸弧形管结构，兼顾碰撞缓冲性能与接近角设计需求；中部乘员舱设置了环绕式防滚笼结构，侧部加装防护网安装框架，顶部设置遮阳篷支撑骨架，座椅安装位预留了多点式安全带固定点，充分考虑越野场景下的乘员安全防护需求；后部结构预留了动力总成、后悬架、油箱及后置防撞结构的安装空间，整体轴距、轮距参数均参照小型越野卡丁车的通用设计规范设定，兼顾非铺装路面的通过性与行驶稳定性。建模过程中对管材壁厚做了参数化设定，可根据不同动力配置、载重需求快速调整结构强度，所有安装孔位均按照通用五金件的标准尺寸预留，方便后续装配标准件。渲染阶段采用哑光金属漆材质还原钢管的金属质感，车间背景环境贴合实车打样的制作场景，结构展示清晰直观，可直接用于越野卡丁车的改装参考、结构教学、样车试制的三维参照，也可作为非道路越野车辆设计的基础框架进行二次拓展开发，适配不同动力形式、不同外观覆盖件的定制化需求。
