阿尔加维游艇甲板可调式通风口结构设计

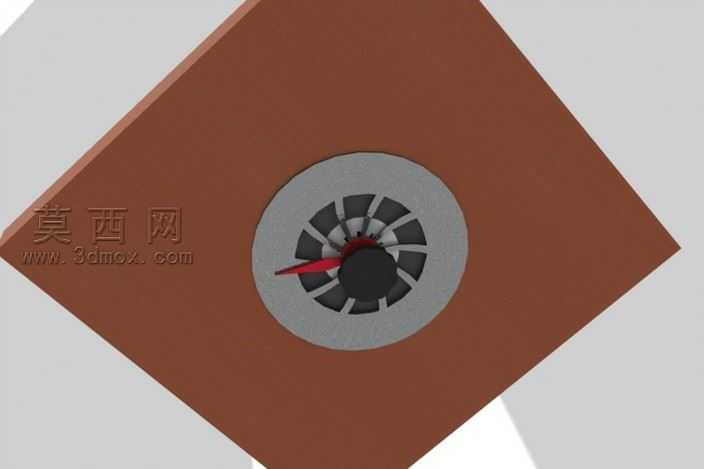

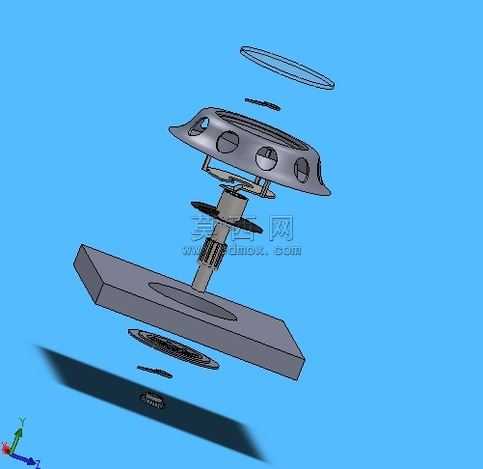

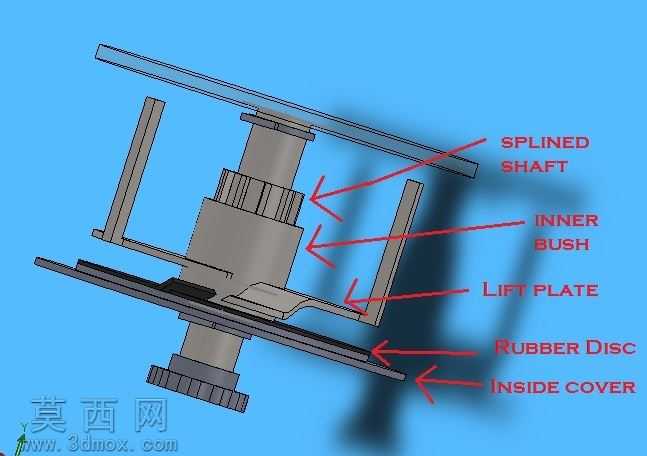

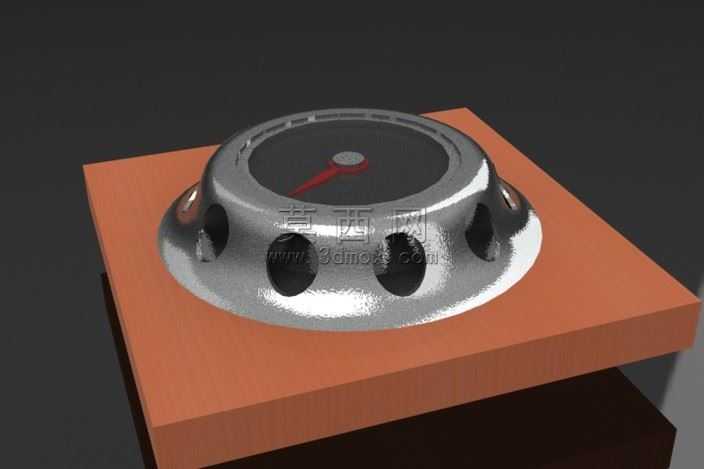

本作品为游艇甲板专用通风口的三维参数化设计方案，整体采用SolidWorks完成全参数化建模，建模过程中优先使用旋转凸台、拉伸切除、圆周阵列等基础特征命令，保证模型特征树逻辑清晰，所有尺寸均可关联修改，便于后续适配不同规格的游艇甲板安装需求。模型外观渲染阶段，主体金属部件采用抛光不锈钢材质，通过调整材质反射率、粗糙度参数模拟真实船用五金的金属光泽，安装基座模拟船用防滑甲板的哑光橙棕色复合板材材质，背景采用深灰色哑光环境突出部件结构细节，渲染输出时开启环境光遮蔽效果，清晰呈现通风口镂空区域的光影层次。结构设计上，通风口整体为圆盘式嵌入式结构，底部设置与甲板贴合的宽边法兰安装面，可通过周圈预留的安装孔完成与甲板的密封固定；中部壳体周向均匀布置多组椭圆形通风开孔，保证通风流量的同时避免异物落入舱内；顶部集成旋转调节机构，内置橡胶密封滑板，旋转顶部旋钮时可带动内部滑板逐步遮挡或开启通风开孔，顶部设置的红色指针可直观指示当前通风口的开启程度，方便船员快速调节舱内通风量。设计过程中充分考虑船用场景的使用需求，所有外露边角均做圆角钝化处理，避免船员磕碰受伤，金属部件的壁厚均匀设置为3mm，兼顾结构强度与轻量化要求，内部密封滑板与壳体的配合间隙控制在0.2mm，既保证旋转调节的顺畅度，又可避免关闭状态下出现雨水渗漏的问题。模型完成后同步生成STEP、IGES、STL等通用格式文件，可直接导入各类CAE软件开展通风效率模拟、结构强度校核等后续分析工作，也可直接用于3D打印制作功能原型开展实装测试。
