SOIC与SOT集成电路封装尺寸三维模型

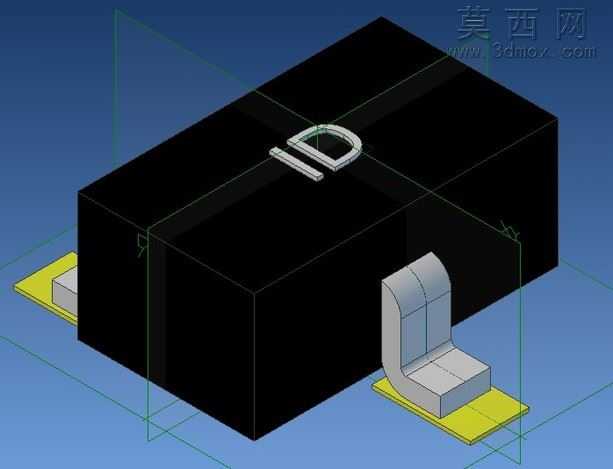

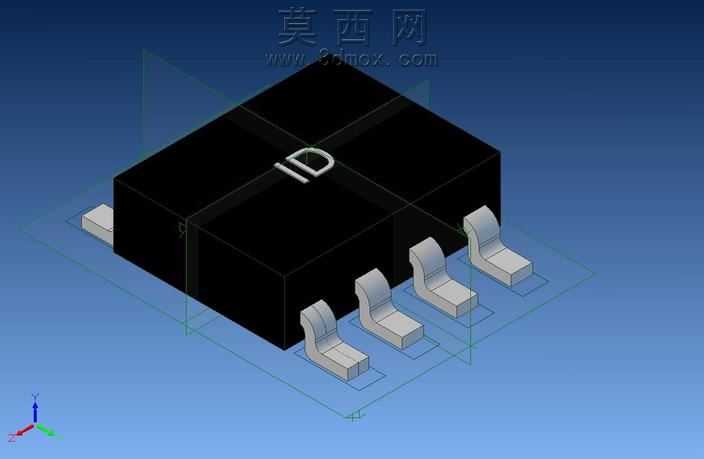

本模型为SOIC与SOT系列集成电路封装的尺寸参考三维模型，建模过程严格遵循行业通用的封装施工尺寸规范，通过三维建模软件完成全参数化的结构搭建。建模初期先梳理两类封装的引脚排布、本体轮廓、焊盘位置的核心尺寸参数，将平面的尺寸规范转化为可直观查看的三维立体结构，本体部分采用规整的立方体结构建模，还原黑色塑封本体的方正外观，表面添加对应标识的浮雕细节，还原真实封装的标识特征。引脚部分按照两类封装的引脚形态分别建模，SOIC封装的鸥翼型引脚逐一还原弯折角度、引脚厚度、引脚间距的精准参数，SOT封装的引脚也对应匹配标准尺寸，每一处引脚的位置都和底部焊盘的位置精准对齐，方便使用者直观查看引脚与焊盘的对应关系。模型渲染阶段采用深蓝色渐变背景突出主体结构，塑封本体赋予哑光黑色塑料材质，还原真实IC塑封的质感，引脚部分赋予亮银色金属材质，模拟引脚的镀锡金属质感，同时添加半透明的参考基准面，标注出关键的尺寸参考线，方便使用者快速定位核心尺寸位置。整体建模思路围绕实用参考性展开，没有添加多余的装饰结构，所有结构都服务于封装尺寸的直观展示，既可以作为电子设计人员进行PCB布局时的封装尺寸参考，也可以作为电子类教学场景中讲解IC封装结构的直观演示模型，帮助使用者快速理解两类常用表贴IC封装的外形结构、引脚排布和关键尺寸参数，避免平面尺寸图查看时的空间认知偏差，提升封装尺寸核对的效率和准确性。
