车载挂式多用途置物托盘设计

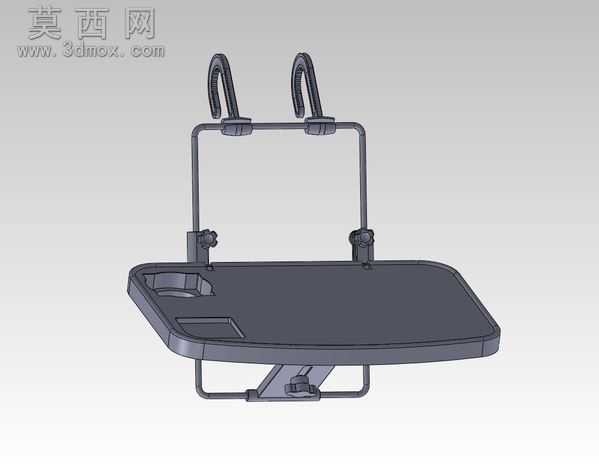

本作品为车载挂式多用途置物托盘的三维建模成果，建模阶段采用参数化设计逻辑，先通过草图绘制勾勒托盘主体的圆角矩形轮廓，结合拉伸、倒圆角命令打造托盘的浅槽收纳结构，预留的杯槽、小物件凹槽分别通过切除拉伸命令实现，保证不同尺寸物品的放置限位需求。挂架部分采用圆管扫描特征生成主体框架，顶部的挂钩结构通过多段草图拟合汽车座椅靠背挂杆的适配弧度，搭配旋钮式锁紧结构，通过旋转特征、螺纹装饰线完成锁紧件的细节建模，确保挂架安装后的稳定性。材质渲染阶段，托盘主体选用哑光磨砂硬质塑料材质，调整粗糙度参数模拟防滑耐磨的表面质感，挂架金属部分采用喷塑铁艺材质，设置低反光度的深灰金属质感，还原商用置物架的真实材质表现。结构设计上充分考虑车载场景的使用需求，托盘底部设置加强筋结构提升承重能力，挂架与托盘的连接部位采用可翻折转轴设计，闲置时可向上翻折收起不占用后排空间，挂钩处的橡胶防滑垫通过曲面偏移、纹理贴图实现，避免刮伤座椅靠背同时提升挂接摩擦力。整体设计兼顾实用性与结构合理性，建模过程中对各部件的装配间隙进行精准校核，确保活动部件转动顺畅、固定部件连接牢靠，可直接用于车载内饰配件的开模生产参考，也可作为同类挂式收纳产品的结构设计模板，适配不同车型的座椅靠背尺寸调整参数即可快速衍生变体方案。
