不锈钢户外休闲滑行雪橇结构设计

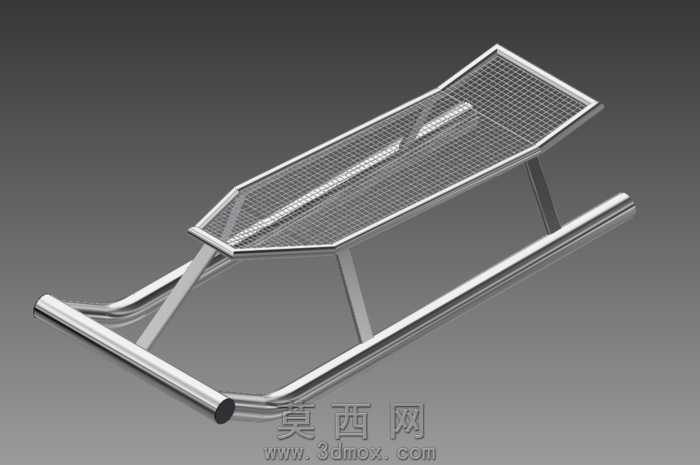

本作品为不锈钢材质雪橇的三维设计方案，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对雪橇的滑行轨道、支撑骨架、承载网面三大核心模块进行独立草绘，通过约束装配实现各部件的精准对位。滑行轨道采用圆管弯折成型设计，建模时通过扫掠特征生成连续顺滑的管体结构，两端做圆弧过渡处理，既降低滑行时的前进阻力，也能避免尖锐边角带来的使用安全隐患。支撑骨架采用斜向三角支撑结构，通过拉伸、焊接特征模拟金属杆件的连接形态，三角力学结构可有效分散承载时的受力，提升整体结构的抗形变能力，建模时对杆件连接处做了圆角补强处理，模拟实际焊接后的应力分散结构。承载网面部分采用阵列特征生成均匀的网格结构，网格间隙经过参数化调试，既保证承载时的支撑强度，也能降低整体自重，同时避免积雪在网面堆积影响使用。材质渲染阶段，滑行轨道与支撑骨架赋予抛光不锈钢材质，调整金属粗糙度、反射率参数还原不锈钢冷冽的金属质感，网面部分赋予哑光金属丝材质，通过光影调试突出网格的通透质感，背景采用中性灰度渐变环境，突出雪橇本身的结构线条。设计思路上围绕户外雪地使用场景展开，整体结构无多余装饰部件，所有弯折角度、支撑间距都经过力学合理性校验，既保证滑行时的稳定性，也兼顾整体结构的耐用性，不锈钢材质的选用可适配低温潮湿的雪地环境，避免常规材质易锈蚀、低温脆裂的问题，整体模型装配关系清晰，各部件可拆分用于后续的加工出图、结构优化等工作。
