七弦电吉他双摇颤音琴桥结构

　　这套结构对应七弦电吉他上的双锁式双摇颤音系统，核心作用是在演奏过程中通过摇把改变琴弦张力，使音高产生可控的下压或上提变化，从而实现俯冲、尖叫、泛音颤动等电声乐器常见表现手法。与普通固定式琴桥相比，颤音琴桥不是单纯承担弦支撑和高度定位的零件，而是一套围绕弦张力、支点转动、锁弦稳定性和复位精度协同工作的机械组件。

　　从实际装配关系看，琴桥主体安装在琴身正面的开槽区域，下方通过弹簧仓内的拉簧与琴体连接。琴弦从琴颈方向越过琴枕、压在弦鞍上，再穿过琴桥主体的穿弦孔并在琴身正面或背面锁紧。七根琴弦对应七组独立弦鞍，每组弦鞍都需要承担弦距、八度音准和接触高度的微调。弦鞍沿琴桥前后方向的位置决定有效弦长，工程师在布置时要兼顾各弦规格差异，尤其低频七弦张力更大，弦鞍接触面和锁紧位置需要提供更稳定的支撑，避免重拨弦或大幅度使用摇把后出现音高漂移。

　　摇把从琴桥前端侧向插入，杆身经过弯折后延伸到演奏者手掌可快速触及的位置。下压摇把时，琴桥绕刀刃支点向琴身方向转动，琴弦整体松弛；上提时则反向转动，琴弦张力升高。支点区域是整套系统的关键边界，刀边与支撑座之间需要保持线接触，既要有低阻力转动，又不能在反复载荷下产生明显间隙。建模时应重点还原支点轴线、摇把插入孔、弹簧挂钩位置和琴桥底面与琴身开槽的避让关系，这些特征直接决定后续装配干涉检查和运动仿真是否可靠。

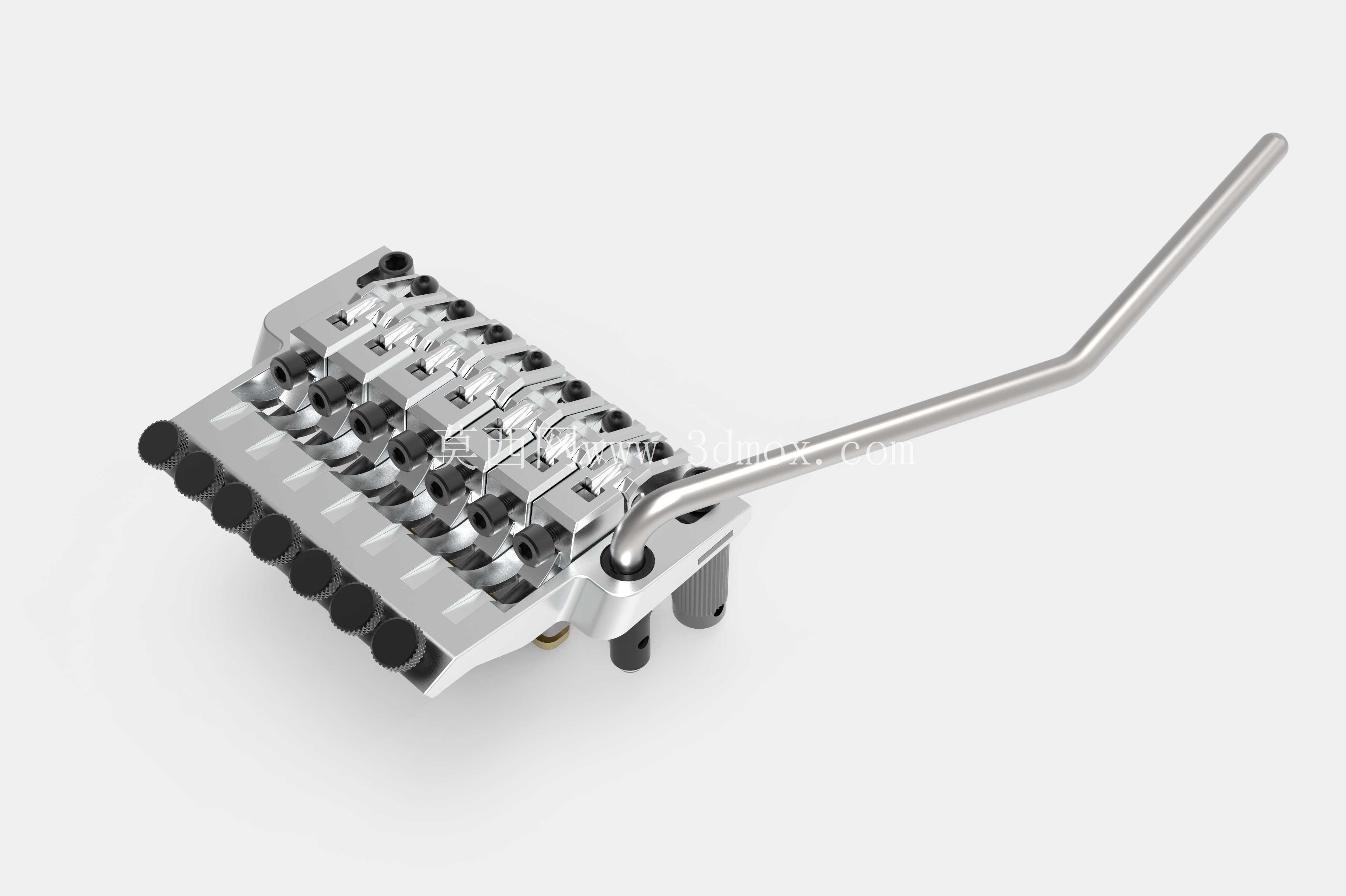

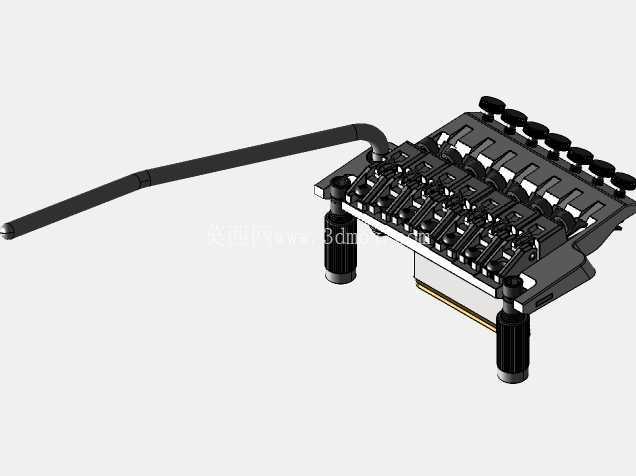

　　外形上，琴桥主体采用密集排列的金属组件，弦鞍、锁紧块、微调螺钉、压弦件和底座共同形成较高的机械集成度。前端黑色圆柱件为琴弦穿入后的锁紧或止动结构，顶部微调螺钉用于在锁弦后进行小范围音高修正。底座两侧及下方的立柱、螺柱和调节件负责琴桥整体高度、倾角以及与琴身面板的相对位置。安装边界方面，琴身开槽宽度、深度、摇把摆动空间、弹簧仓拉力方向都需要在三维环境中同步校核；若只建外观而忽略下方弹簧和转轴运动，容易在实际制样时出现摇把触碰面板、琴桥复位不到位或穿弦路径与琴体冲突的问题。

　　设计思路上，这类琴桥追求的是轻量、刚性和复位一致性之间的平衡。主体金属件需要承受七根琴弦的合张力，弦鞍区域又要便于单件调节，因此结构多采用窄而高的支撑形态，在减少质量的同时保留受力路径。锁紧机构把琴弦在琴桥处固定，减少弦在鞍座上的滑移；琴枕端若配合锁弦结构，可进一步提高极端摇把操作后的回音稳定性。对于三维建模人员，装配体中应保留各弦鞍的独立位置、微调螺纹行程、摇把转动自由度和弹簧拉力方向，便于后续用于乐器结构设计、定制琴身开槽、零配件加工以及演奏机构运动分析。
