井涡轮汽轮机结构三维设计作品

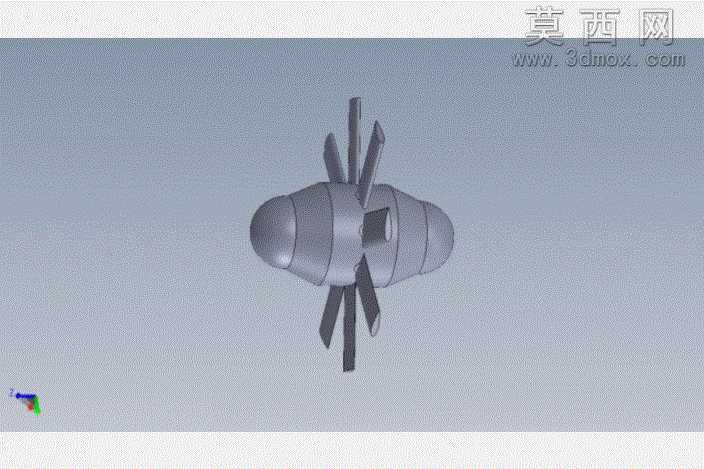

本作品为井涡轮汽轮机的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体气动外形的轮廓搭建，再逐步拆分细化各个功能部件。模型主体采用流线型纺锤式外壳设计，两端为圆弧过渡的整流罩结构，能够有效降低流体流经设备时的阻力，减少紊流产生，提升流体能量转换效率。中部为涡轮核心安装段，周向均匀布置多组径向叶片，叶片采用翼型截面设计，建模时通过曲面放样、边界混合等操作完成叶片的复杂曲面构建，保证叶片型面的光滑连续性，同时对叶片根部与轮毂的连接位置做了圆角过渡处理，既降低了应力集中风险，也符合实际加工的工艺要求。模型中部还预留了动力输出接口结构，能够匹配后续的传动部件装配需求。渲染阶段采用哑光金属材质赋予外壳与叶片部件，模拟实际设备的合金钢材质质感，通过环境光与定向光源的组合打光，清晰呈现出各个部件的结构轮廓与曲面细节，同时添加了半透明的背景环境，避免多余元素干扰结构展示。整个模型的各个部件均做了参数化关联设计，修改核心参数即可快速调整叶片数量、外壳直径、叶片角度等关键尺寸，方便后续针对不同工况的流体参数做优化迭代，也可直接用于后续的工程图导出、流体仿真分析等工作，完整还原了井涡轮汽轮机的核心结构特征与装配关系，结构比例协调，细节还原度高，能够直观展现该类流体动力设备的工作原理与结构组成。
