骨科脊柱手术用翁布雷丹骨槌器械

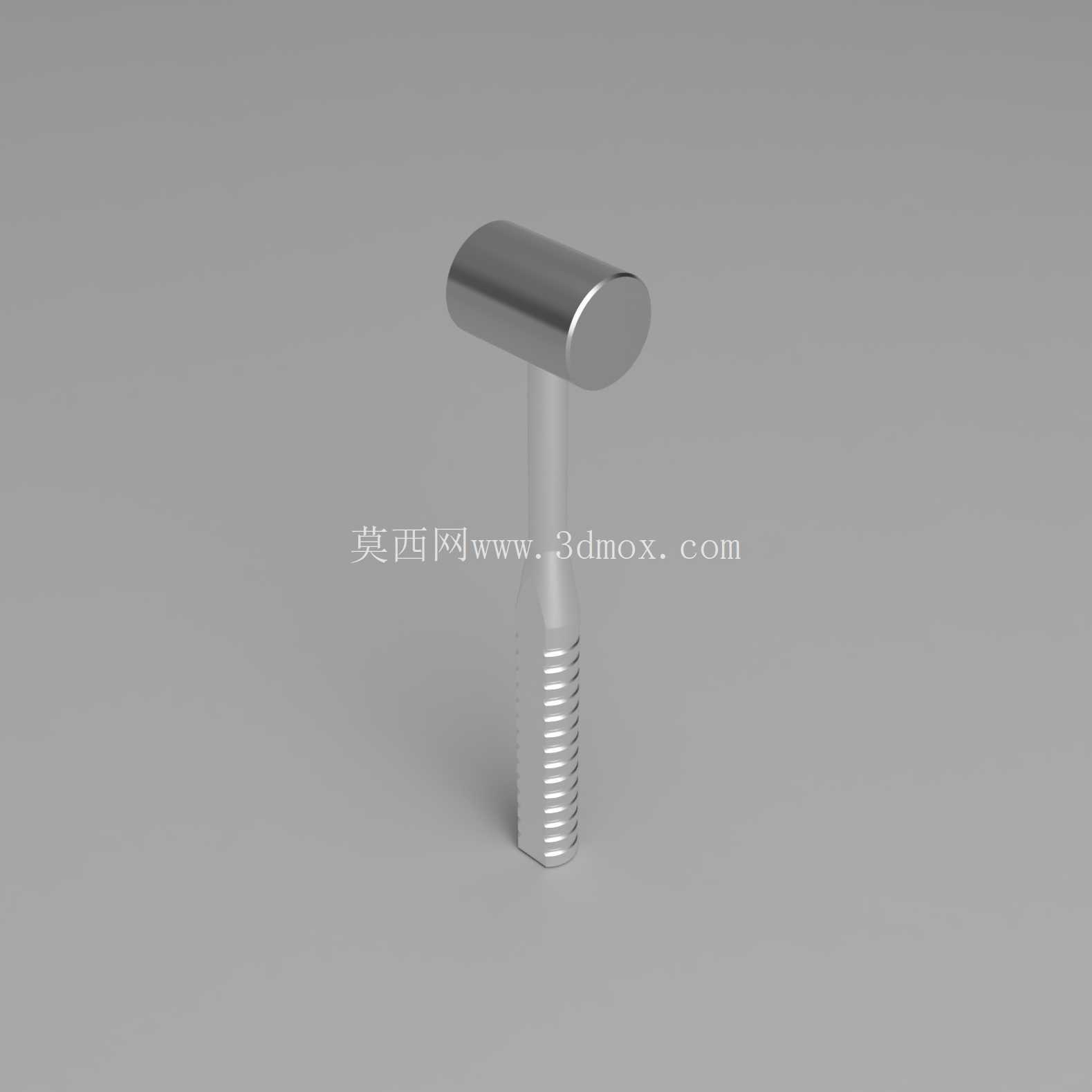

　　在脊柱外科的开放手术与微创通道操作中，骨槌承担着将可控冲击力传递至骨刀、椎板咬骨钳导向器、椎间融合器打入器以及髓核器械的关键作用，它不像普通钳工锤那样追求高能量敲击，而是要在狭小、深部、毗邻神经与硬膜囊的术野里，把每一次叩击的力度、方向和回弹控制在外科医生可精准感知的范围内。这款550克量级的Ombredanne型骨槌，正是围绕这一临床需求建立的三维结构：横向布置的圆柱形锤头提供稳定的打击质量，细长的带防滑纹握柄则让手掌在戴双层无菌手套、沾有少量冲洗液或血液的状态下仍能保持握持不打滑。

　　从实际使用场景看，脊柱手术中医生常需要一手扶住骨刀或打入器，另一手单手握槌进行连续、短促的叩击，因此握柄不能过粗，也不能在敲击瞬间产生明显偏转。模型中将柄部设计为细长圆柱并在下端加工多道环形滚齿纹，其工程目的有两点：一是环形纹在轴向受力时不会像直纹那样硌压掌部皮肤，长时间操作不易产生局部压痛；二是多道浅槽可被手套橡胶嵌入，形成周向摩擦约束，避免槌体在手中旋转。锤头与柄部采用同轴T形布置，锤头轴线与柄部轴线垂直相交，这种经典布局让打击瞬间的反作用力沿柄部轴线回传至手腕，医生只需沿手臂方向施加小幅跟进力即可，不必额外抵消偏心力矩。

　　外形尺寸方面，550克的总质量是脊柱外科骨槌的常用规格区间：质量过轻时，敲击融合器打入器需要多次大力挥槌，反而增加器械滑移风险；质量过重则会在精细椎板成形操作中造成过度冲击。圆柱形锤头两端为平整打击面，面与轴线严格垂直，保证与被敲击器械端面平行接触，避免点接触带来的局部应力集中和侧向分力。锤头圆柱面在模型中做了光整过渡，没有突出棱边，这对应实际器械中防止术中勾带纱布、缝线或软组织的设计要求。柄部与锤头的连接区域采用顺滑圆角过渡，既减少应力集中，也便于术后清洗时擦拭，不残留组织碎屑。

　　安装边界与配合关系上，骨槌本身是手持器械，没有与设备机架的固定接口，但在三维建模时仍需明确它与配套手术器械的作用边界：锤头端面直径需覆盖常用骨刀、打入器手柄端面的常见尺寸，叩击时打击面完全承接对方端面，不出现边缘悬空；柄部长度要让锤头在医生握拳握持后，高出虎口一段距离，保证敲击行程中锤头不会碰到手背。模型中柄部下端的防滑纹区段长度，对应手掌小指侧到掌心的握持范围，使医生无论采用全握还是三指捏握都能落在防滑区内。

　　设计思路上，这类骨槌并不追求复杂曲面，而是把可靠性放在第一位：整体回转体加正交圆柱的结构，便于在不锈钢或钛合金棒料上通过车削完成主体加工，锤头两端打击面可进行局部淬火或采用镶嵌硬质端面，提高抗反复冲击的能力；柄部滚花纹理在数控车床上一次走刀成型，加工一致性好。三维建模时，锤头与柄部应作为连续实体处理，交接圆角处保留足够截面积，因为敲击载荷属于高频脉动冲击，任何细小的内凹刀痕都可能成为疲劳裂纹起点。对于结构设计从业者而言，建模过程中需要重点控制三处几何精度：锤头两端面的平行度、端面与柄部轴线的垂直度、以及柄部防滑纹的槽深一致性，前两者决定敲击力是否沿轴线传递，后者决定批量产品握持手感的统一。

　　在手术流程中，骨槌通常与骨刀、撑开器、融合器打入器配合使用：进行椎板开窗时，医生用槌轻叩骨刀尾部，逐层切开骨质；置入椎间融合器时，则通过打入器将融合器缓缓击入椎间隙，此时要求槌的每一次叩击行程短、频率稳，550克的质量恰好能依靠惯性提供足够冲量，而无需医生大幅抬臂。细长柄部让术者手部远离射线透视区域，在术中C臂透视确认器械位置时，可减少手部暴露。模型还原的T形轮廓、圆柱锤头、环纹握柄以及整体比例，为医疗器械设计人员评估握持姿态、敲击力学传递以及与配套器械的空间干涉提供了直观的三维依据，也可用于手术器械托盘布局规划和术前操作流程演示。
