快拆式弹性锁紧柱塞组件结构设计

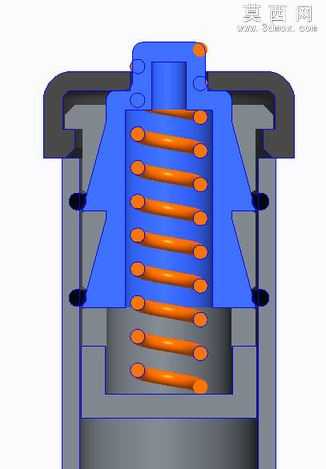

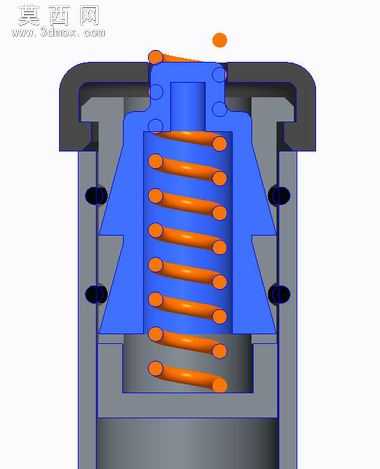

本作品为快拆式弹性锁紧柱塞组件，采用三维参数化建模方式完成全零件设计与装配验证，整体结构沿轴向依次排布按压端盖、驱动柱塞、复位弹簧、弹性胀套、O型密封圈、外套管六大核心部件，各零件间配合公差经过严谨校核，可实现顺畅的轴向滑动与可靠的径向锁紧功能。建模过程中首先对外套管进行基础特征搭建，采用拉伸凸台命令生成空心圆柱基体，对内孔配合面添加同轴度几何约束，保证与弹性胀套的间隙配合精度；弹性胀套作为核心锁紧部件，采用开缝式结构设计，通过拉伸切除命令生成均匀分布的轴向胀紧槽，对胀套外锥面添加曲面圆角优化应力分布，避免反复胀紧过程中出现应力集中开裂问题。复位弹簧采用螺旋扫描命令生成，参数设置匹配柱塞行程需求，弹簧两端并紧磨平处理，保证受力均匀无偏载；驱动柱塞前端设置导向锥面，与弹性胀套内锥面精准配合，尾端的按压端盖采用橡胶材质包裹，通过外观面纹理渲染模拟防滑磨砂质感，提升操作握持舒适度。O型密封圈采用旋转凸台命令生成，材质设置为丁腈橡胶，装配于弹性胀套与外套管之间的密封槽内，可实现组件装配后的防尘防水密封效果。渲染阶段对金属类零件分配哑光钢材质，调整反射率与粗糙度参数还原真实金属质感，对橡胶零件分配深色弹性体材质，对弹簧零件做金属镀锌表面处理效果，整体装配体添加爆炸视图展示各零件装配关系，通过运动仿真验证按压解锁、松开锁紧的动作逻辑，确认弹簧复位行程、胀套胀紧量均满足设计要求，整套结构可广泛应用于需要快速拆装定位的工装夹具、设备调节机构场景，零件结构简单易于加工，塑料材质版本可满足轻量化需求，更换为铝合金材质即可提升结构强度适配重载使用场景。
