六弦电吉他双线圈拾音器套装结构

　　这套六弦电吉他双线圈拾音器结构面向弦乐器装配、维修替换与外观方案验证场景，主要用于电吉他琴颈位置和琴桥位置的信号拾取。两件拾音器采用成套布置思路，分别对应不同安装位置的音色需求与装配边界，在琴体面板开孔、护板固定、磁极柱对位以及接线走线方面都需要保持一致的基准。双线圈拾音器的核心作用是通过两组线圈对琴弦振动进行感应，并以反向绕制、反向磁极的方式降低工频干扰和单线圈结构常见的底噪，使电吉他在高增益演奏、失真音色和现场扩声环境中保持更稳定的输出。

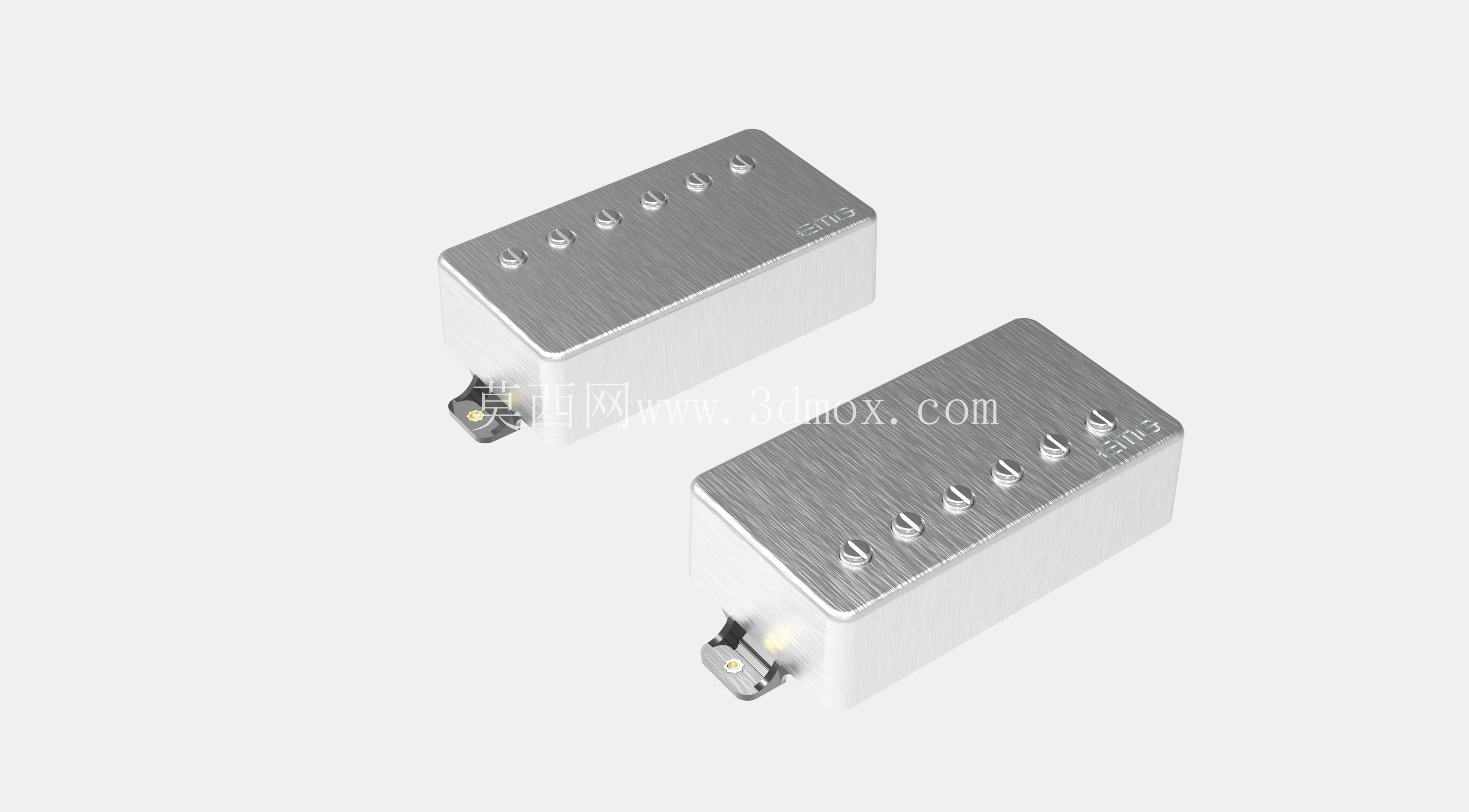

　　从外观结构看，拾音器主体由矩形金属上盖、内部线圈骨架、六根可调磁极柱、底部安装耳片以及连接线缆组成。上盖表面采用拉丝金属质感，边缘做平直过渡，顶面按六根琴弦的排列设置两排磁极柱。磁极柱沿琴弦间距分布，装配时需要与弦距、指板弧度和琴桥弦长位置相匹配。琴颈拾音器通常承担较温暖、饱满的中低频响应，琴桥拾音器则因靠近琴桥、琴弦振动幅度较小，需要更高输出和更明亮的高频表现。虽然两件产品外形相近，但在实际乐器设计中，安装高度、磁极柱露出量、倾斜角度和与琴弦的距离都会直接影响频响、动态和输出平衡。

　　建模时先以拾音器外轮廓建立长方体主体，再根据上盖厚度、侧壁高度和底部凸台拆分零件层次。金属上盖需要保留拉丝纹理方向、边角倒角和顶面开孔位置；磁极柱采用圆柱阵列布置，柱顶略高于盖面，便于后期通过升降调节每根弦的灵敏度。底部两侧伸出的安装耳片承担机械固定作用，耳片上的小孔用于螺钉连接，孔位需要与琴体或护板上的安装座对应。实际装配中，拾音器并非刚性贴死在琴体上，而是通过螺钉、弹簧或橡胶缓冲件形成高度可调结构，这样可以根据琴弦规格、演奏力度和拾音器输出特性调整磁路间隙。

　　安装边界方面，双线圈拾音器属于标准电吉他配件中尺寸较宽的一类，琴体面板或护板需要预留矩形开孔，开孔宽度、长度和深度要避开内腔布线、电位器、开关及琴桥底座。拾音器上盖应略高于安装面，侧壁与开孔之间保留均匀间隙，防止金属件与护板摩擦产生异响。磁极柱到琴弦的距离一般需要逐弦调整，低音侧和高音侧可设置不同高度，以平衡六根弦的音量。若拾音器过于靠近琴弦，磁拉力可能影响琴弦自由振动，产生颤音不稳或延音衰减；若距离过远，则输出电平下降，噪声余量变差。

　　结构设计还需要考虑线缆出口方向。底部引线应从琴体内腔顺畅进入控制仓，避免在琴体开孔边缘形成急弯或被安装耳片压紧。线缆与线圈连接部位属于薄弱区域，在三维布置中应留出折弯半径和检修空间。对于成套拾音器，琴颈件与琴桥件的外形尺寸可保持统一，便于共用护板开孔和安装支架；但内部线圈参数、磁体强度和磁极柱高度通常根据位置差异进行匹配。外观上的拉丝铝面盖不仅承担装饰作用，也能为内部线圈提供保护，减少手指汗渍、灰尘和演奏过程中的轻微碰撞对绕组造成影响。

　　在产品开发或逆向建模过程中，这类模型可用于检查拾音器与护板、琴体腔体、琴桥、琴弦以及控制电路之间的空间关系，也可用于渲染金属外观方案、制作安装说明或评估改装兼容性。工程建模重点不在复杂运动机构，而在细小特征的准确表达：磁极柱间距、盖面厚度、耳片孔位、底部轮廓、线缆位置和整体高度都需要清楚。通过该结构，设计人员能够在实体加工或装配前确认拾音器是否适配目标琴型，减少开孔错误、干涉和后期布线困难。
