电吉他双摇颤音琴桥精密结构

　　这套颤音琴桥主要服务于实心电吉他的弦端固定与音高动态控制，属于演奏级乐器上的关键机械五金组件。它安装在琴体正面的弦长终止区域，下方通过弹簧仓内的拉簧与琴体背板形成力平衡，前端摇把外露于琴身拾音器旁，乐手按压或抬起摇把时，整个弦鞍座会绕支点产生小角度翻转，从而同步改变六根琴弦的有效张力，制造出俯冲、回升、颤音等连续音高变化。

　　从实际装配边界看，琴桥底座需要落入琴体预先铣出的浅槽内，两个立柱支座承担主要定位和高度调节功能。立柱下端旋入琴体预埋的固定件，上端通过锁紧或螺纹配合托住底座，维修与装配时可分别调整两侧高度，使弦鞍相对指板品丝形成合理的曲率与动作距离。底座前后位置同样影响八度音准，因此各弦独立弦鞍都保留了纵向微调空间，螺钉头朝前布置，调校人员可在装弦状态下逐根修正有效弦长。

　　六组弦鞍沿底座横向排列，每组承担一根琴弦的端部支撑。弦鞍顶部的接触位置决定琴弦离开琴桥后的高度与弯折角，槽口需要与弦径匹配，过窄会夹弦造成回位迟滞，过宽则会在摇把动作后产生横向位移。模型中弦鞍、压弦块、锁紧螺钉和调节螺钉的相对关系较完整，能够直观看到琴弦从琴桥上方经过、由压弦块固定并向下牵引的传力路径。底座后部的弹簧挂钩区域虽然在成品中常被琴体遮挡，却是颤音系统平衡的核心，琴弦总拉力与仓内弹簧拉力在此形成对置，支点两侧的微小力矩差都会表现为琴桥上翘或下塌。

　　摇把接口位于底座前端一侧，细长杆体通过插接或螺纹方式与底座联动。杆身折弯角度考虑了演奏时手掌的自然位置，乐手不需要大幅度移动右手即可触碰到摇把端部。摇把动作并不是单一零件的运动，而是带动底座、弦鞍、琴弦和弹簧组成的整体平衡系统，因此结构间隙、支点摩擦和弹簧拉力一致性都会影响音高回位。工程建模时需要特别关注摇把套筒与底座连接区的局部强度，该区域在频繁使用中承受反复侧向力，若壁厚或过渡圆角不足，容易出现松动和应力集中。

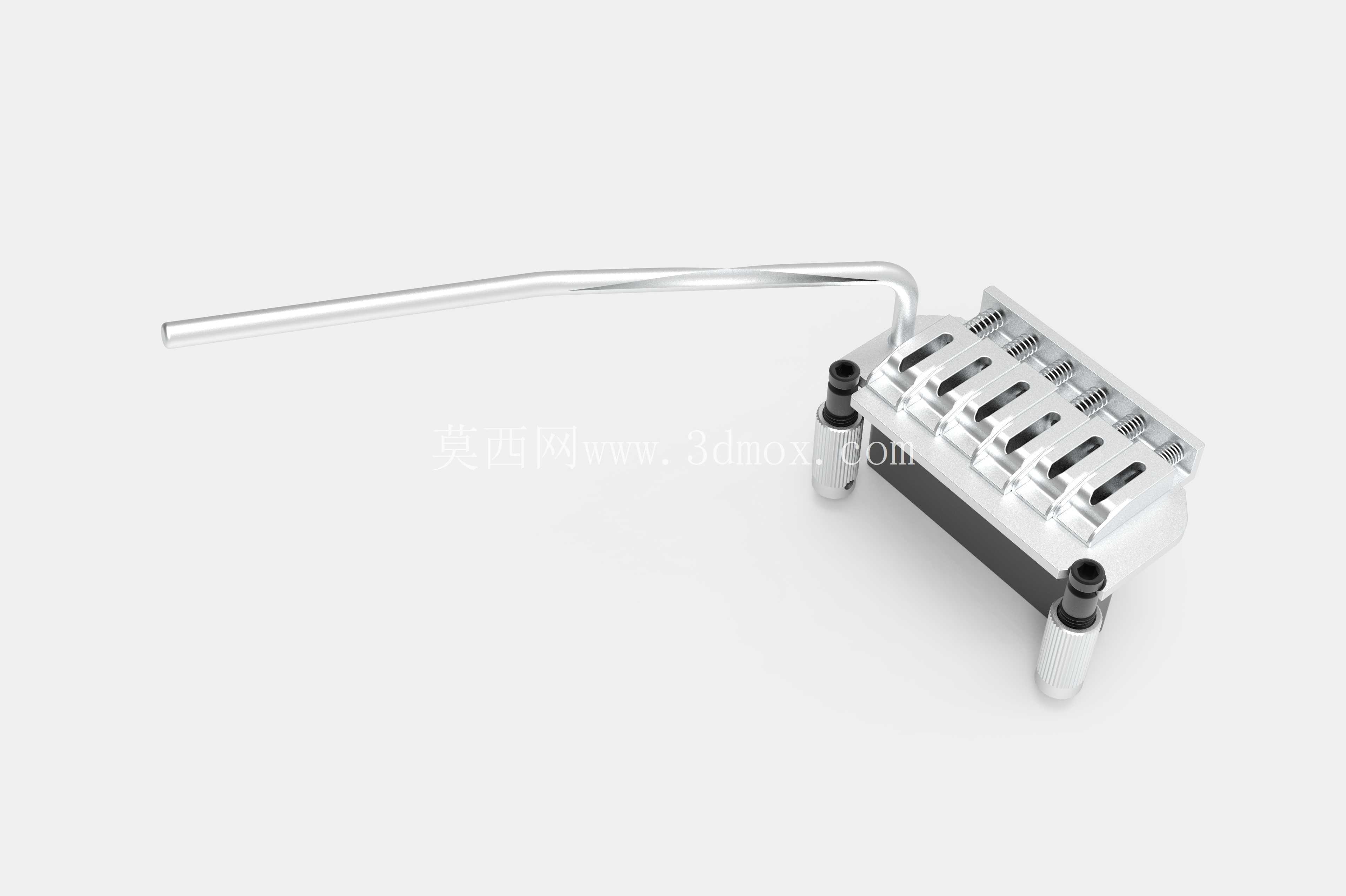

　　外形上，琴桥主体采用亮面金属质感，弦鞍与底座多为冲压、铣削或粉末冶金组合成型，黑色衬层和银色金属件形成明显分层。外露零件不仅承担功能，也直接影响电吉他面板的视觉风格，因此顶面轮廓、螺钉排布和摇把线条都需要保持规整。对于结构设计人员而言，这类产品不能只按静态五金件处理，而要把琴弦张力、弹簧回复、摩擦阻尼、温度湿度变化以及木材琴体的局部变形一起纳入考虑。

　　在维修和改装场景中，该类琴桥常用于替换老式单点颤音系统或升级原厂配件。选型时要核对立柱间距、底座开槽尺寸、摇把方向、弦距范围以及琴体弹簧仓深度。若立柱孔位不匹配，重新开孔会削弱琴体；若底座厚度与开槽深度不协调，会出现琴桥顶面过高或摇把行程不足。弦鞍数量和开槽规格还需适配常规六弦电吉他的弦径组合，重型降弦演奏时需要更高的弹簧拉力和更稳固的锁紧结构。

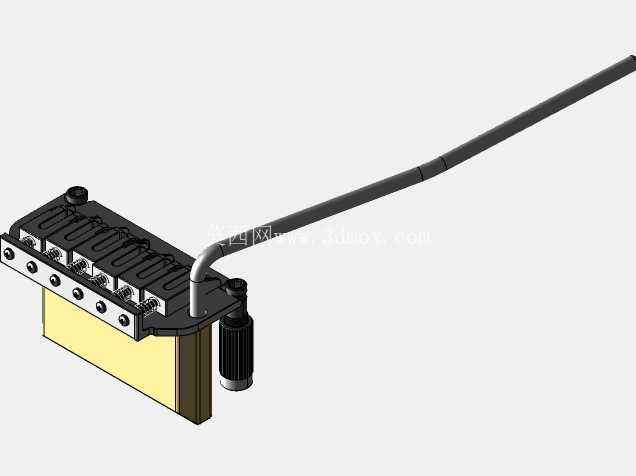

　　三维结构表达的重点在于把可见外观与隐藏传力关系同时交代清楚：上部可见六枚弦鞍的排列、压弦螺钉的位置和摇把走向，下部则体现立柱支撑、底座翻转空间以及弹簧挂钩方向。装配时，琴弦张力并非垂直向下，而是沿琴颈方向和琴体内部形成复合拉力，这要求立柱支座具有足够的抗倾覆能力。调节逻辑上，琴颈弧度、弦高、八度音准和弹簧平衡必须交叉进行，先确定弹簧仓拉力使底座在静止状态下保持稳定，再调整立柱高度与各弦鞍位置，最后通过反复推拉摇把检查音高是否回到初始值。

　　该结构还体现了乐器五金对手感的特殊要求。机械零件的间隙不能完全按普通连接件放大处理，因为任何明显旷量都会被琴弦放大成音高漂移；但过紧又会使摇把动作干涩、回位不顺。理想状态是支点转动灵活、弦鞍夹持稳定、摇把操作无明显空程。模型对这些细小机构的还原，可为乐器配件设计、安装工装制作、替换件测绘以及教学演示提供清晰的结构参考。
