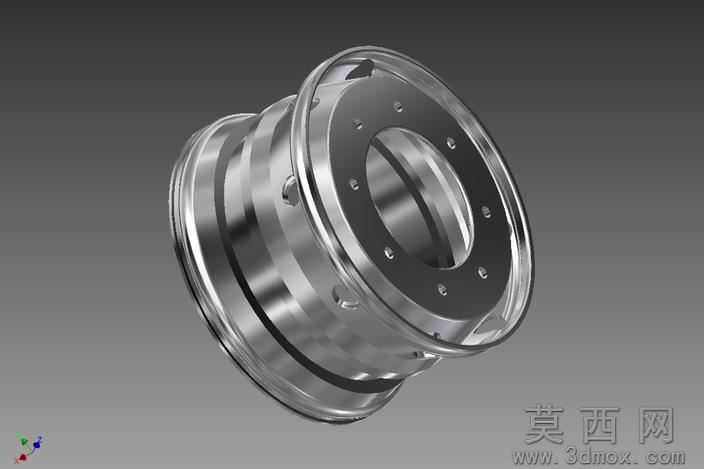

拖车轮毂轮缘精密结构三维设计

本作品为拖车轮缘的三维参数化建模设计，整体采用回转体对称结构设计思路，建模过程中首先通过草图绘制轮缘的轴向截面轮廓，精准标注各段台阶的直径、过渡圆角、安装孔位的定位尺寸，再通过回转特征生成轮缘的基础基体结构。针对轮缘外侧的多道环形密封槽、安装定位凸台结构，采用拉伸切除与环形阵列的组合建模方式完成细节构造，保证各槽位的深度、宽度公差符合拖车行走部件的装配要求。轮缘中心的螺栓安装孔采用圆周均布的阵列规则设计，建模时严格匹配标准拖车轮胎的安装孔距参数，确保与轮毂主体、制动部件的装配兼容性。材质渲染阶段采用抛光金属材质，模拟合金钢锻造后的表面金属光泽，对轮缘的摩擦接触面做了哑光金属质感区分，还原实际部件的表面处理工艺效果。结构设计上充分考虑拖车轮缘的承重需求，在轮缘与轮胎贴合的唇边位置做了加厚过渡处理，避免重载工况下出现形变开裂问题，各转角位置均设置了合理的工艺圆角，既减少加工过程中的应力集中问题，也符合锻造工艺的脱模要求。建模过程中对各特征参数做了关联约束，后续可根据不同载重规格的拖车需求，快速调整轮缘的直径、壁厚、孔位数量等参数，实现同系列部件的参数化变型设计，整体模型结构完整，特征树逻辑清晰，可直接用于后续的工程图导出、装配干涉校验以及有限元受力分析环节。
