七弦电吉他固定式琴桥金属结构

　　七弦电吉他固定式琴桥属于弦乐器上的核心承载五金件，主要服务于低弦距、长有效弦长和稳定音准需求的演奏场景。与常见六弦琴桥相比，七弦版本在低频扩展弦上增加了一组独立弦鞍，底座长度、弦孔间距和安装孔位都需要同步放大，建模时不能简单把六弦结构拉伸处理，否则会出现弦鞍干涉、调节扳手空间不足或穿弦孔与底座边缘距离过小的问题。

　　该结构的实际用途集中在三方面：一是把七根琴弦的拉力可靠传递到琴体木材上，形成稳定的振动边界；二是通过每个弦鞍的独立前后位置调节，补偿不同弦径、不同按弦压力造成的音准偏差；三是通过高度调节螺钉控制弦距，使低把位和高把位都能保持合适的打品余量。固定式琴桥没有摇把弹簧回程和铰接支点，因此在重型演奏、降弦调律和录音环境中更强调刚性，琴弦张力变化后底座不应产生明显翘曲或微滑移。

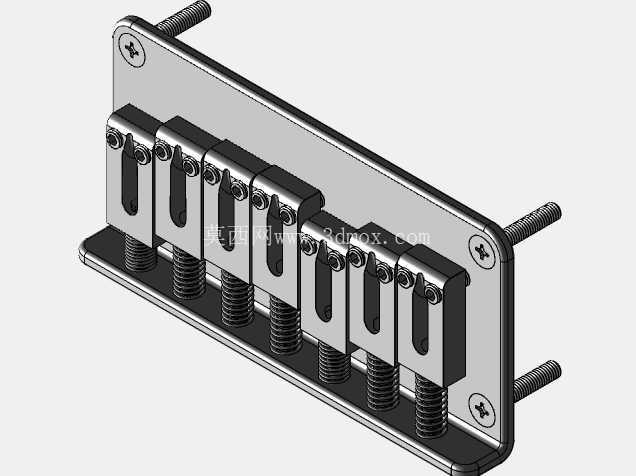

　　从外形上看，模型包含长条形金属底座、七个独立弦鞍、弦鞍压弦块、高度调节螺钉、前后定位螺钉、弹簧以及底部安装柱。底座承担主要抗弯任务，弦鞍沿长度方向排列，每个弦鞍都保留独立的八度调节通道。压弦块位于弦鞍上方，琴弦从压弦点穿过并向下延伸至琴体背面或底座穿弦位置，形成明确的前后支撑角。底部安装柱用于嵌入琴体预设孔位，既承担定位作用，也能提高琴桥与琴体之间的接触刚度。

　　设计思路上，底座不宜只追求视觉厚重，而要兼顾有效质量和安装边界。过长的底座会占用拾音器安装空间，过短则无法容纳七组弦鞍的调节行程。弦鞍间距需要结合指板宽度、琴弦振幅和拨弦区域确定，低频弦振幅较大，弦鞍两侧应留出足够间隙，避免强奏时相邻琴弦碰触。高度调节螺钉通常成对布置在弦鞍下方，通过两点支撑减少弦鞍侧翻；前侧螺钉更多影响琴颈方向高度，后侧螺钉影响琴弦离开指板的角度，装配时需要交替调整。

　　八度调节螺钉位于弦鞍前后方向，旋转后推动弦鞍沿底座槽位移动。建模时要注意螺钉轴线、弦鞍接触面和底座挡边之间的关系，若槽位间隙过大，弦鞍在大张力下会产生横向晃动；若间隙过小，热处理或表面镀层后可能出现卡滞。弹簧的作用不是提供主要承载，而是保持调节件之间的预紧，让螺钉在振动环境中不易松动。压弦块螺钉需要留出内六角扳手操作空间，尤其在第七弦附近，扳手旋转半径容易与弦鞍边缘冲突。

　　安装边界方面，琴桥底面应与琴体安装面贴合，底座前缘到琴颈拾音器之间要保留布线和维护距离。底部安装柱的直径、中心距和插入深度决定开孔方案，开孔过松会削弱振动传递，过紧则可能造成木材开裂或装配应力。穿弦孔位置需要与底座孔、琴体背面弦锥孔保持顺直，避免琴弦在孔内形成硬折角。对于低弦距调校，底座高度、指板弧度和琴颈钢筋状态需要共同匹配，琴桥本身只能在一定范围内补偿，不应承担全部几何误差。

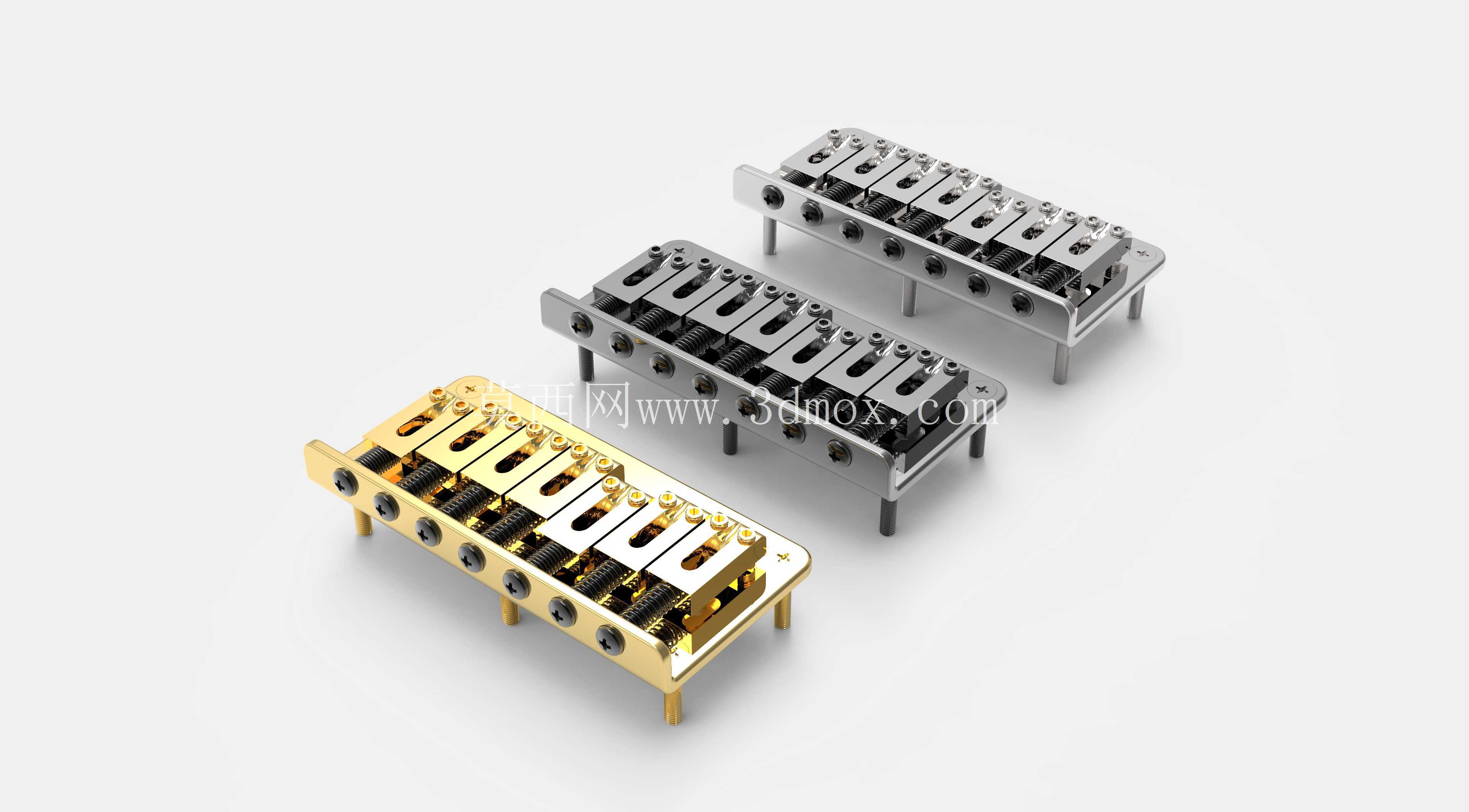

　　三维结构表达时，金属件可按钢、不锈钢或镀金表面区分外观，但工程重点仍是装配关系：弦鞍能否在全行程内滑动，压弦块是否压住琴弦正确位置，调节螺钉是否与底座螺纹孔同轴，安装柱是否与底面垂直。细节上还应保留倒角、沉孔和螺纹起止位置，这些特征会直接影响加工、电镀和装配。整体来看，这类琴桥模型既可用于乐器五金结构设计、琴体改装方案校核，也可作为弦乐器零部件装配演示和加工沟通的数字化依据。
