工业传输用滚轮支撑总成结构设计

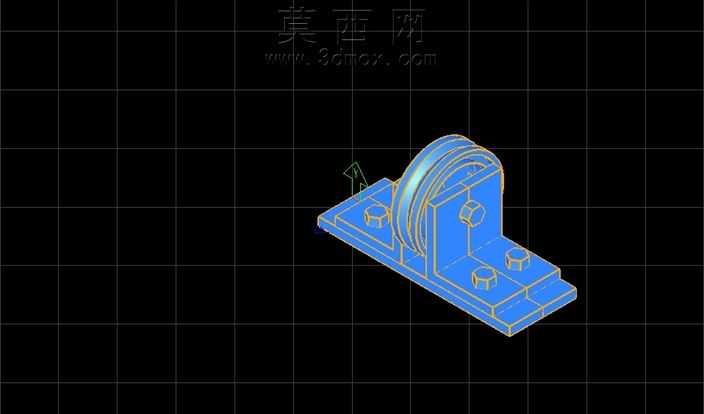

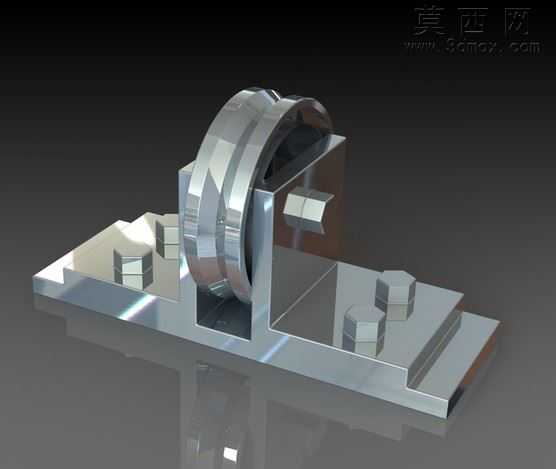

本滚轮支撑总成采用三维参数化建模方式完成整体结构设计，建模过程中先对底座安装板进行基准定位，绘制带安装孔位的矩形底座草图，通过拉伸特征生成带加强筋结构的底座基体，底座上预留四个对称分布的螺栓安装孔，用于总成整体与外部设备机架的固定连接，保证安装后的结构稳定性。随后进行两侧支撑立板的建模，立板与底座采用一体化衔接结构设计，避免分体装配带来的公差累积问题，立板上开设同轴的滚轮轴安装孔，孔位精度按照传动配合公差要求设定，保证滚轮轴安装后的同轴度，减少运转过程中的径向跳动。滚轮部分采用带轮缘的槽型结构设计，建模时先绘制滚轮截面轮廓，通过回转特征生成滚轮基体，滚轮中心预留轴孔与键槽结构，用于和支撑轴实现周向固定，传递运转扭矩。整体装配过程中按照从下到上的装配逻辑，先固定底座基体，依次装配两侧支撑立板、支撑轴、滚轮、轴向定位挡圈与紧固螺栓，所有配合面根据功能需求分别设置间隙配合、过渡配合与过盈配合参数，保证装配后滚轮转动顺畅无卡滞，同时轴向无窜动。材质配置上，底座与支撑立板选用普通碳素结构钢材质，表面做发黑防锈处理，滚轮根据传输工况选用耐磨合金钢材质，接触表面做淬火处理提升耐磨性能，支撑轴选用调质处理的中碳钢，保证强度与韧性的平衡。渲染阶段采用工业机械常用的蓝橙配色方案，对不同零部件赋予差异化的材质表现，金属部件添加轻微的反光与粗糙度参数，清晰呈现各部件的结构轮廓与装配关系，网格背景下的等轴测视图可以直观展示总成的整体布局与各部件的位置关系。设计过程中充分考虑传输场景的使用需求，整体结构紧凑，安装维护便捷，滚轮的槽型结构可以适配对应规格的传输带或者缆线，支撑结构的刚性设计可以承受额定范围内的径向载荷，保证长期运转过程中的结构可靠性，减少维护更换的频率，适用于各类工业传输场景中的从动滚轮支撑部位，可直接用于相关设备的配套设计或者改装替换。
