电容式指纹识别采集模组结构

　　这套指纹识别采集模组的三维结构，面向门禁终端、智能柜锁、考勤设备、工控操作面板以及小型身份核验装置的前期结构适配。模组本体由上方指纹采集头和下方承载电路板两部分构成，采集头采用近似方形的封闭壳体，顶面预留平整的指纹接触窗口，窗口四周保留窄边封边区域，既能够约束手指按压范围，也为表面防护片、密封胶圈或者装饰面板的贴合留下装配余量。实际使用中，使用者将指腹按压在顶面感应区，模组完成指纹图像采集与特征识别，再通过板载接口向主控系统传递核验信号，因此结构设计不仅要保证感应面位置稳定，还要兼顾手指按压时的受力支撑、电路板防护以及终端外壳上的安装定位。

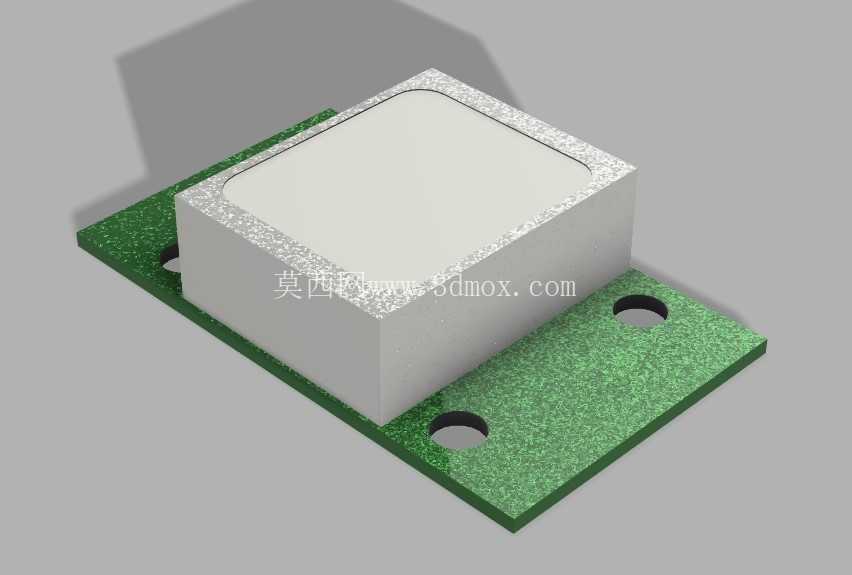

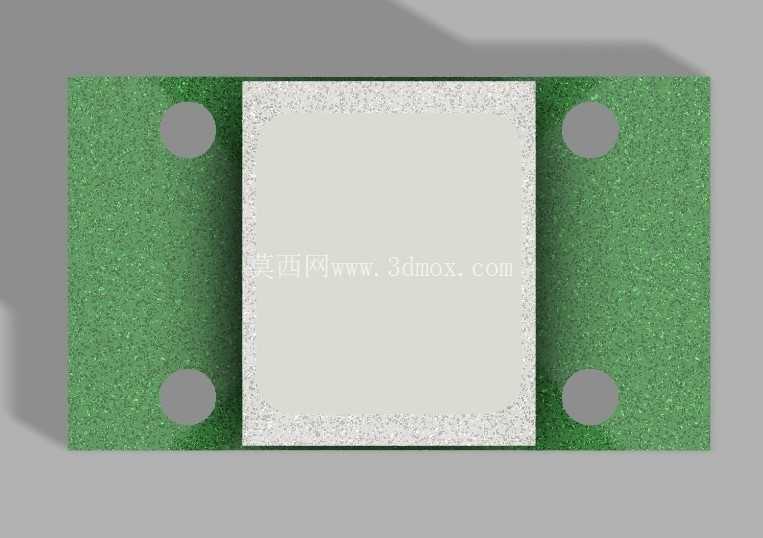

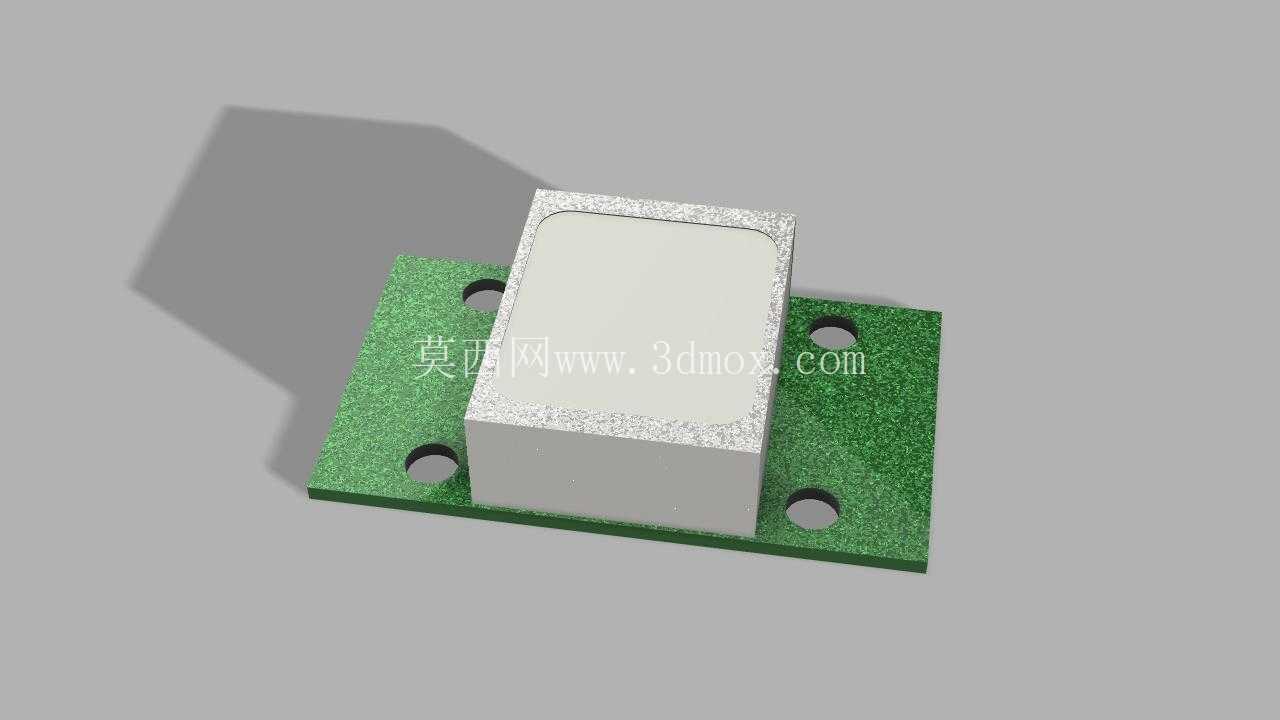

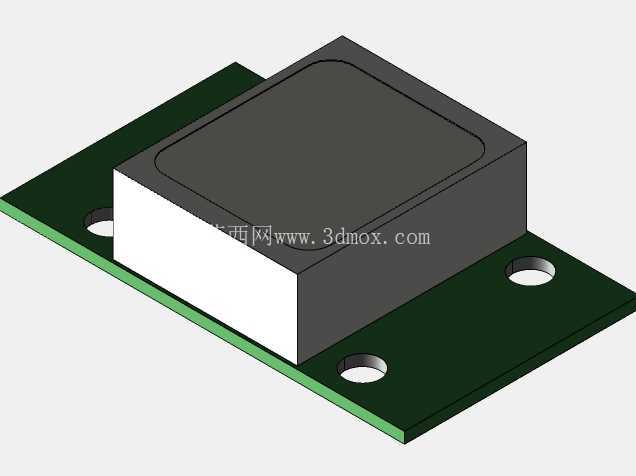

　　从外形边界看，采集头壳体立在底板中部偏一侧，整体高度明显大于底板厚度，属于板载直立式模组。底板为薄型矩形承载板，板面向采集头两侧延伸，两个对角位置设置贯通安装孔，孔位远离中心元器件，可直接通过螺钉固定在终端内部支架或面板背面。孔边到板边保留了足够的压紧距离，装配时螺钉头不会压到采集头壳体，也不会与板边发生干涉。对于结构工程师而言，这类双孔定位方案在狭小设备内部比较实用：两个孔可以限制底板平移和转动，若终端振动较明显，还可在板面增加定位柱或背胶辅助固定，避免长期按压后模组出现偏移。

　　设计思路上，采集头与底板之间形成明确的层级关系。底板承担电路承载、接口布置和机械固定功能，采集头则负责光学或电容感应区域的封装与定位。壳体侧面采用直壁过渡，底部与电路板贴合处需要保留焊装、插接或点胶空间；在整机外壳开窗时，开口应略小于采集头顶面外轮廓、略大于有效指纹接触区，这样既能让手指准确接触感应面，又能利用外壳遮挡模组侧边缝隙，减少灰尘、汗液和杂物进入设备内部。若终端用于户外或半户外场景，还可在窗口周边增加硅胶圈或泡棉垫，使面板与模组之间形成压缩密封，同时抵消装配公差。

　　安装边界需要重点核对三个方向。竖直方向上，采集头顶面相对于终端面板的高度决定手指按压体验：顶面过低会导致手指陷入开孔边缘，过高则形成凸台，容易被磕碰并影响外观。比较稳妥的做法是让感应面与面板基本齐平，或只保留很薄的凸出量。水平方向上，底板外轮廓、安装孔间距、采集头中心位置以及接口出线方向都要纳入整机堆叠检查，尤其要避免采集头侧壁与外壳加强筋、电池、线束、主控板发生空间冲突。深度方向上，底板下方应预留元器件和插接高度，不能直接贴死在支架表面；若设备空间紧张，可在支架上开设避让槽，让板底焊点和连接器落入槽内。

　　在人机操作层面，指纹窗口的方形区域适合拇指和食指自然按压，模组周围需要留出手指放入和离开的空间。若把模组布置在面板边缘，手指关节可能与边框干涉，导致采集图像不完整；若靠近按键或显示屏，也要考虑误触和操作顺序。比较合理的面板布局，是让感应区处于拇指自然到达的位置，前方保留平直支撑面，两侧不要设置高起的挡边。底板上的安装孔则应服务于这种面板定位：先以采集窗口中心确定外观开孔，再反推底板孔位与支架结构，而不是先固定电路板再勉强开窗。

　　从维护和装配角度看，该模组结构简单、零件层级清晰，适合在小型智能终端中快速集成。采集头壳体的方正外形便于建模时建立包络体，也便于在设计阶段进行干涉检查；底板的双孔结构提供了明确的紧固基准，板面向外延伸的部分还可以作为走线和贴装接口的预留区。建模时应分别保留感应窗口、壳体侧壁、底板厚度、安装孔直径和孔中心距等关键特征，因为这些尺寸会直接影响面板开孔、螺钉选型、支架高度以及密封件压缩量。对于需要做整机验证的工程人员，还可以在该模型基础上补充连接器、线束、固定螺钉和面板密封圈，进一步模拟手指按压工况下的装配关系与受力路径，从而在样机加工前发现窗口偏位、孔位不足、底部空间不够等常见问题。
