飞行箱防护包角钣金护角结构

　　该包角件主要面向演出设备运输箱、仪器周转箱、航空箱及重型工具箱的边角防护场景。箱体在堆叠、搬运、装车和长途运输过程中，直角棱边往往最先承受冲击，木板、铝板或复合板边角一旦磕碰，就容易出现分层、开裂、封边脱落等问题；金属包角通过包覆在箱体外侧转角处，把局部碰撞载荷分散到相邻两个面和棱边区域，从而降低箱体边角被直接砸坏的风险。

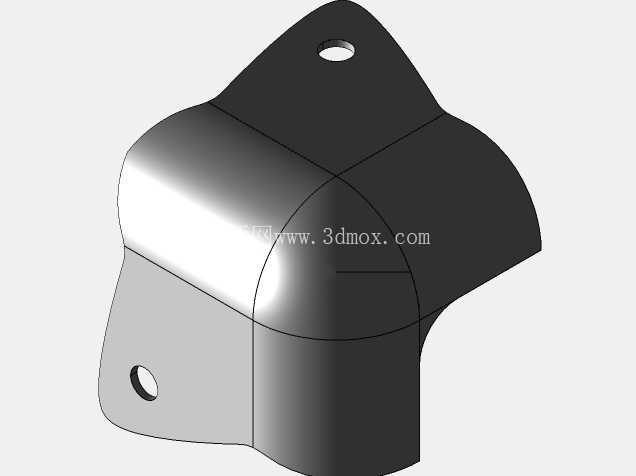

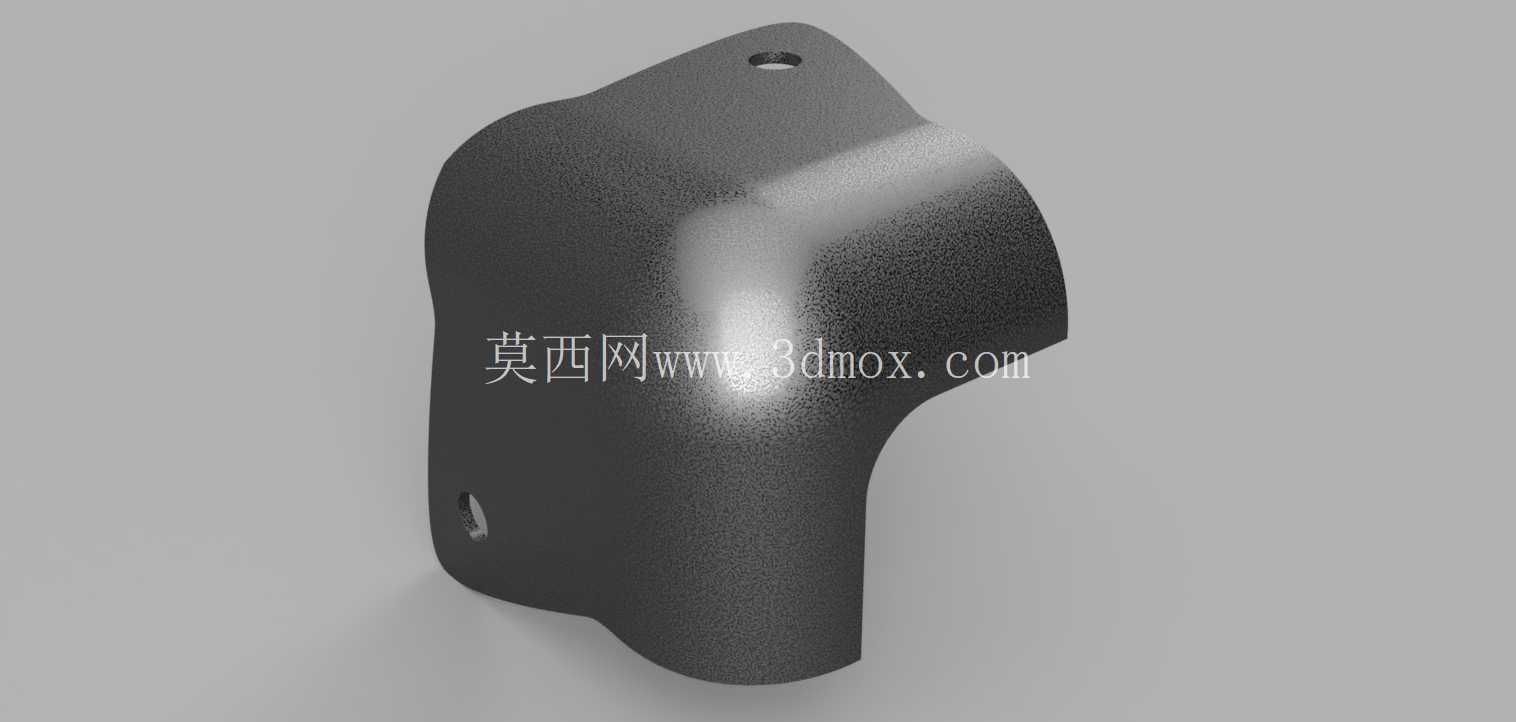

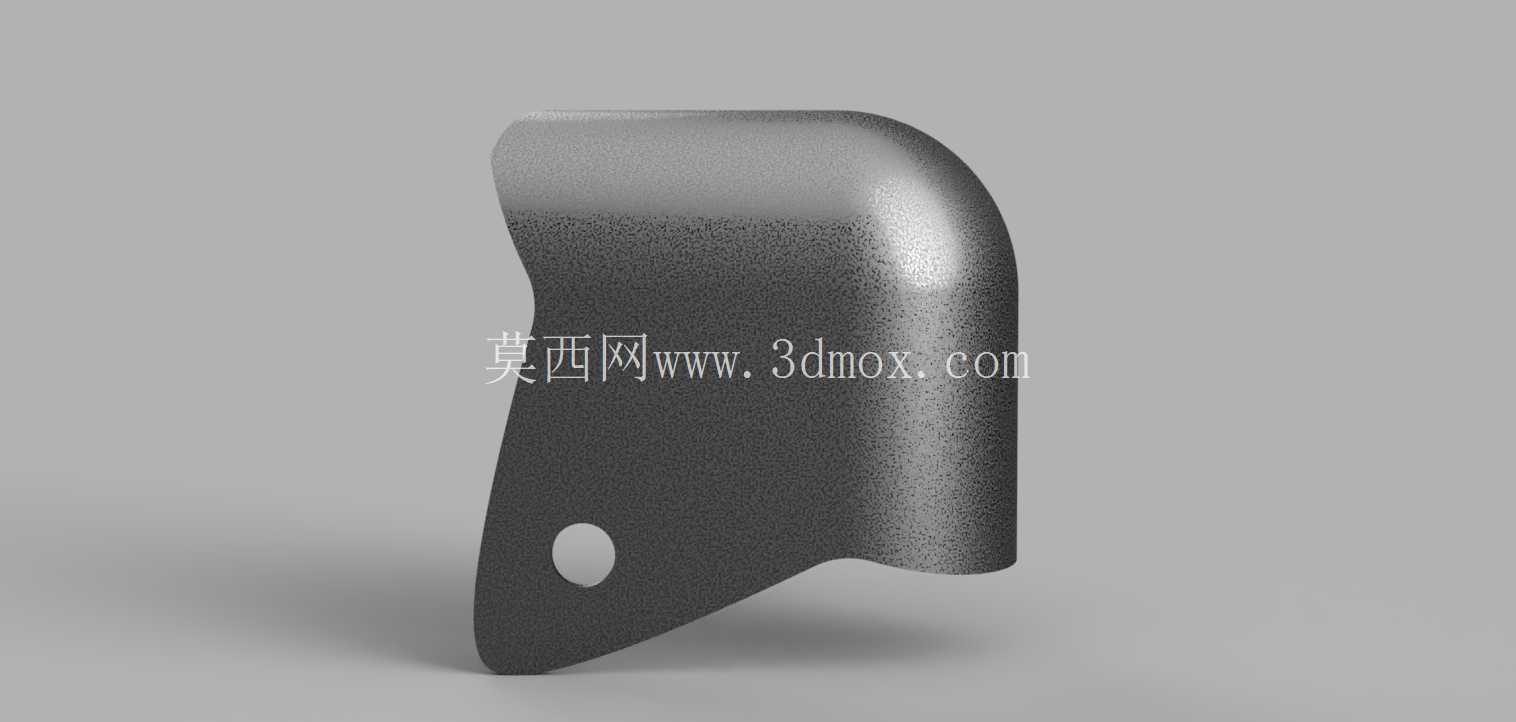

　　从结构形态看，该件采用近似L形的包覆式布局，一侧沿箱体竖向棱边延伸，另一侧覆盖箱体端面或侧端面，转角位置做圆弧过渡，避免尖锐折角造成应力集中。外露轮廓并非简单直角折弯，而是根据飞行箱常用装配关系进行了切边和收形：下部边缘带有避让轮廓，可在安装时贴合箱板、压条或铝型材边框；板面上预留圆形安装孔，用于螺钉、铆钉或螺栓固定。孔位布置在受力较稳定的平面区域，既方便现场装配，也能减少孔边距过小导致的板边撕裂。

　　建模时需要重点处理折弯半径、壁厚和展开长度之间的关系。包角属于薄板冲压或折弯类零件，外观面承担防撞和装饰作用，内表面则要与箱体外壁保持稳定贴合。若内圆角取值过小，折弯处容易产生加工硬化甚至裂纹；若圆角过大，又会使包角与箱体棱边之间出现明显间隙，撞击时产生松动和异响。因此转角区域应结合常用板材厚度设定合理半径，并在圆弧与两侧翼面之间保持连续曲面，保证冲压或折弯后形态顺畅。

　　安装边界方面，包角的两个贴合面需要与箱体相邻外表面对应，竖向翼板承担主要侧面定位，横向翼板压住端面边缘。实际选型时不能只看外观尺寸，还要核对包角深度、翼板宽度、孔位中心到棱边的距离以及孔位到底边的高度。若箱体外部配有铝条、球包角、轮窝或拉手，包角轮廓还要避开这些相邻五金件，防止装配时互相干涉。对于反复搬运的设备箱，包角底边可适当增加与箱板的接触面积，使冲击载荷不只集中在螺钉孔附近。

　　该零件的功能核心不是承载整机重量，而是提高箱体边角的抗磕碰能力，并在堆叠时提供耐磨接触面。设计中让外侧圆弧承担滑动和碰撞接触，内侧平面负责传力和定位，安装孔则形成可拆卸固定关系。维修更换时，拆下紧固件即可替换受损包角，不必整体报废箱体，这对舞台设备、仪器仪表和工具储运场景具有较强的实用性。

　　三维结构表达应突出薄板特征、折弯过渡、孔位和外缘切边。曲面建模时需保证外侧观感连续，内侧贴合面不宜过度复杂；刃口状或突变轮廓应尽量减少，以免加工困难并形成薄弱区。对于需要出工程图的场景，还应补充展开尺寸、折弯系数、孔位公差和材料厚度方向，使加工人员能够据此完成下料、冲孔、折弯和表面处理。整体结构简洁，定位明确，适合作为飞行箱五金防护系统中的标准边角件使用。
