紧凑型闪存存储卡外壳结构三维造型

　　在工业现场的数据采集设备、早期嵌入式控制终端、专业相机以及需要稳定大容量离线存储的装置中，紧凑型闪存卡承担着固件、日志、图像和工艺参数的承载作用。这类卡片虽然属于数码存储介质，但其外形边界直接决定设备卡槽、压片、导向筋和外壳开窗的设计，因此在结构开发阶段建立准确的三维外形非常必要。该模型围绕CF卡的实体轮廓进行建模，重点还原卡片的薄片状主体、端部插拔区域、侧边定位关系以及表面开孔阵列所形成的外观特征，可作为读卡器、卡槽、防护盒和设备面板接口设计时的空间参照。

　　从实际装配角度看，CF卡并非随意放入槽内即可工作。卡片需要沿固定方向插入，端部与连接器触点对位，侧边与卡槽导向面保持间隙，厚度方向还要受到上盖或弹片约束。若外壳开窗偏大，卡片在振动环境中可能产生偏移；若压筋过紧，则插拔阻力增大，长期使用后磨损明显。模型中平直的板状主体便于工程师在装配中检查卡片与槽底的贴合状态，前端和侧边的细部轮廓可用于判断插入行程、止挡位置以及误插防护结构是否合理。对于工业控制器而言，存储卡槽往往布置在面板内侧或门板后方，维修人员需要在不开机壳的情况下更换介质，因此卡片周围的手指操作空间、插拔方向和遮挡关系都要在三维环境中提前校核。

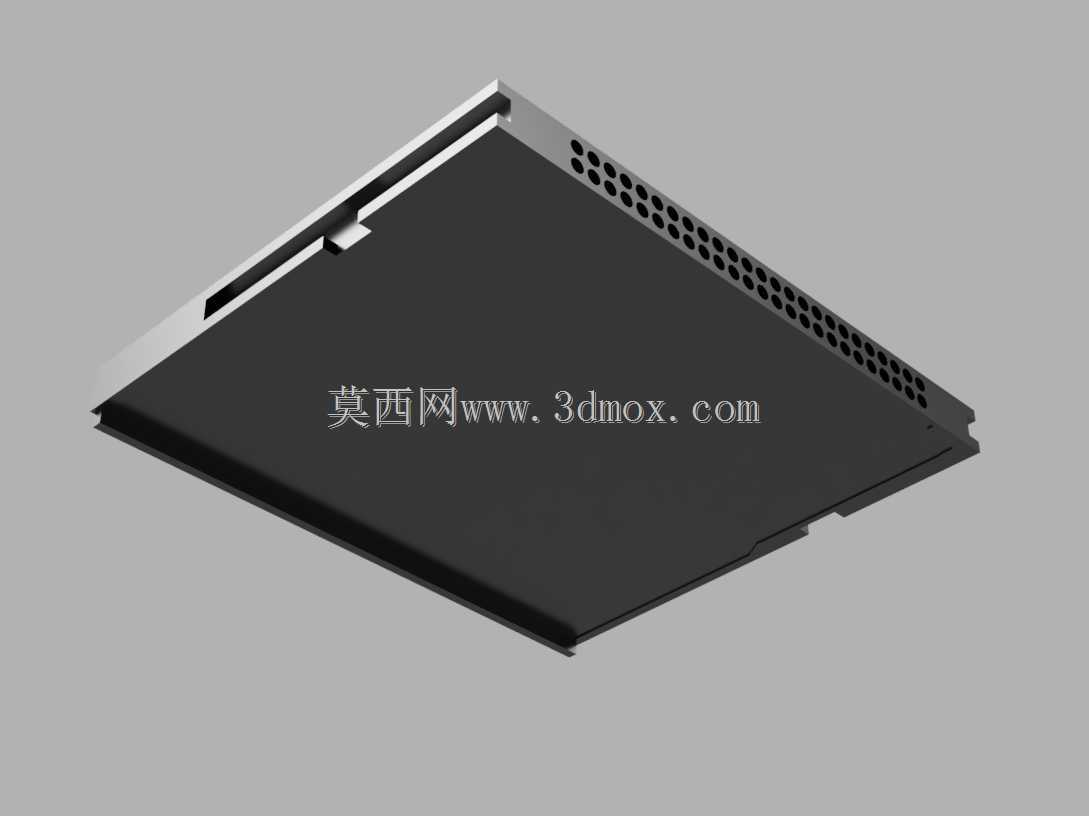

　　该造型的设计思路并不追求内部芯片电路表达，而是把外部包络作为核心。卡片主体采用近似矩形薄板形态，厚度远小于长宽尺寸，适合在设备内部以层叠或侧向插入方式布置。一侧连续排列的小孔形成明显的视觉特征，也反映出外壳上通风、辨识或工艺孔位的排布规律；端部阶梯和缺口区域则对应插拔受力、连接器避让以及卡片定位的关键部位。进行外围结构设计时，可以将该模型作为干涉检查基准，在卡槽两侧设置导向斜面，在入口处增加倒角，在卡片到位后利用弹片或卡扣限制窜动。若设备用于车载、机床或户外控制柜，还需结合振动、温湿度和粉尘条件，评估是否增加防尘盖、密封圈或存储卡固定托架。

　　外形尺寸与安装边界是这类模型最有价值的部分。设计读卡器或设备插槽时，不能只依据卡片名义长宽绘制矩形空腔，而要预留插拔公差、连接器高度、PCB焊点空间以及卡片取出后的操作余量。卡片厚度方向决定槽口高度和上盖压筋位置；长边轮廓决定导轨长度和端部止挡；前端形状决定连接器对接深度。若在同一面板上同时布置USB接口、SIM卡槽或CF卡槽，还需检查各类介质插拔时是否互相干涉，维护门打开后是否有足够直线行程。对于手持设备或便携式采集仪，CF卡所占体积虽然不大，但它往往影响局部壁厚、螺丝柱位置和内部线束走向，早期把卡片实体放入总装，可以减少后期因卡槽无法落位而反复修改壳体的情况。

　　从建模方法上看，这类薄型介质适合先建立主体包络，再处理端部切边、侧面开孔和局部台阶。开孔阵列应保持间距一致，孔边与卡片外缘的距离需要均匀，避免外观模型在渲染或投影时出现疏密失调。外壳类设计人员引用该模型时，可将其简化为碰撞参考体，也可在其外围生成卡槽、盖板和弹片。需要注意的是，存储卡本身属于可更换件，外围结构不应把卡片当作固定承力件；卡扣、压片和导向筋的受力应传递到设备壳体或支架上，而不是让卡片长期承受挤压。通过这种以介质外形为基准的设计方式，能够让数码接口在产品中的布置更贴近真实维修和使用场景。
