倍思65W多口氮化镓快充充电器结构

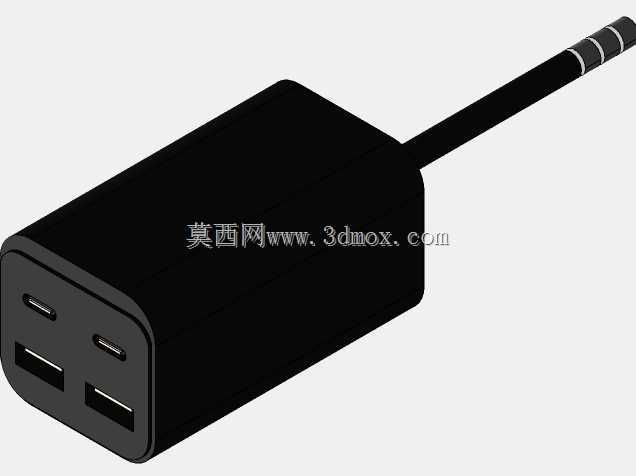

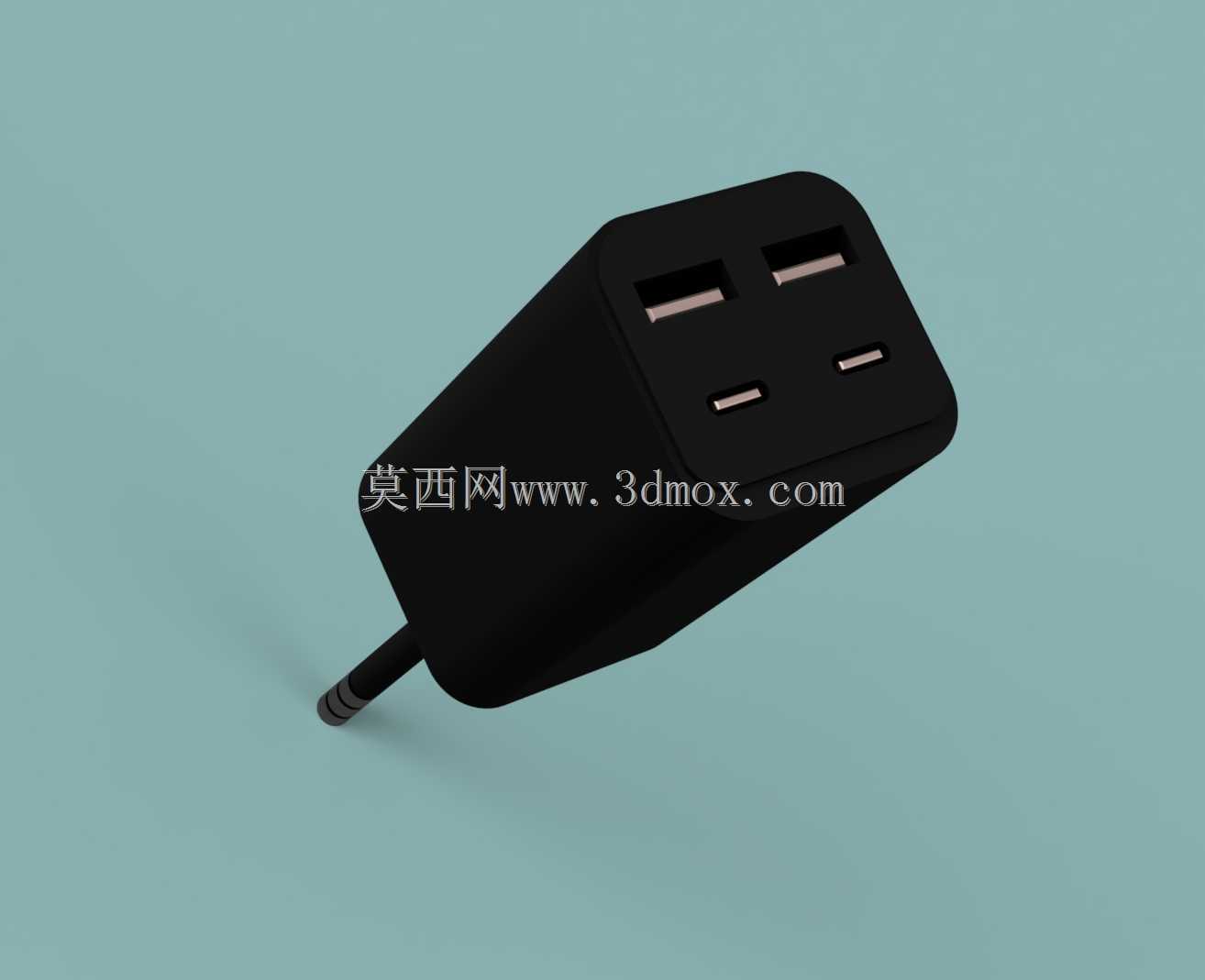

　　该三维结构围绕一款桌面与差旅场景中高频使用的65W多口快充充电头展开，外观采用黑色圆角长方体主体，输出端集中布置多个USB接口，输入端连接一体式线缆，整体造型紧凑，适合在插座、排插、办公桌、床头、机柜测试位以及移动办公包内使用。对于结构工程师而言，这类产品看似体积较小，但内部涉及高压输入、降压转换、协议识别、热管理、绝缘隔离、接口防护和外壳装配等多个环节，建模时不能只把它当作简单外壳处理，而应结合真实插拔、握持、收纳和散热路径进行空间校核。

　　从实际用途看，该充电头主要面向手机、平板、轻薄笔记本、无线耳机、移动电源等设备的快速供电。多接口布局的意义在于同一时段替代多个单口适配器，减少桌面插座占用，也降低用户携带多个充电器的负担。输出端面将接口按矩阵方式排列，接口之间需要保留足够间距，避免宽大插头、U盘式接收器或带壳线材相互干涉。若接口边缘距离过近，实际使用中会出现相邻插头无法同时插入的问题；若端面过度加大，又会削弱产品便携性。因此，建模时应重点检查接口中心距、端部壁厚、开口倒角、舌片避让区以及插头插入后的外部轮廓。

　　外形设计上，主体采用近似长方体的高利用率包络，四角做圆弧过渡，既减少注塑外壳的应力集中，也改善手持插拔时的触感。输出端位于短边端面，线缆从另一端引出，这种布置使产品在狭窄插排上使用时，接口朝向更直观，线材弯折方向也更容易控制。外壳表面以哑光黑色为主，视觉上弱化指纹和轻微划痕，适合消费电子产品长期随身携带。模型中应保留壳体分模线、端盖配合台阶、接口开孔边界和线缆出口护套等细节，这些特征在后续做渲染、装配验证或支架设计时都会直接影响外观判断。

　　安装边界方面，充电头并非固定在设备机架上的传统工业部件，但它在排插和桌面支架中同样存在边界约束。主体宽度、厚度和高度决定了它插入墙插后是否会遮挡相邻插座；线缆出口的位置决定了弯曲半径和走线方向；多口USB端面前方需要预留插头插入深度和手部操作空间。若围绕该产品开发桌面收纳座、防盗展示架、机柜充电面板或旅行固定支架，应先以模型外轮廓建立静态包络，再叠加插头、线材弯曲半径和手指操作区域，不能仅按充电器本体尺寸开孔。

　　内部结构思路通常遵循高压区与低压区分离的原则。线缆进入端附近需要考虑线材抗拉、护套包覆和焊点隔离；PCB沿主体长向布置时，变压器、电解电容、散热片、电感和协议芯片等器件的高度会直接决定外壳厚度；输出接口端则要保证金属外壳、塑料舌片和补强结构的位置稳定。虽然外观模型不一定完整呈现所有电子器件，但在做结构评审时，应通过外部比例反推内部堆叠是否合理。例如65W功率等级下，器件发热明显高于普通低功率充电头，外壳内部需要留出导热和空气流通路径，壳体表面也不宜在热源对应区域设置过薄或过度封闭的结构。

　　热设计是这类快充产品不可忽视的环节。高功率输出时，功率器件、变压器和整流器件会产生连续热量，外壳除了承担防护和绝缘作用，也在一定程度上参与散热。外形圆角和接口端面开孔会影响空气流动，壳体材料、壁厚、内部筋位以及器件与壳壁之间的间隙，都会改变温升表现。从三维建模角度看，外壳内壁的定位筋、螺丝柱、卡扣和挡墙不仅用于装配，也会影响热流路径；若筋位压迫绝缘片或挤占器件空间，后期样机可能出现装配困难、异响或局部过热。

　　接口功能特性方面，多口配置需要兼顾不同设备的充电协议和功率分配。用户在同时接入手机与笔记本时，充电器会根据接口接入状态调整输出能力，因此端面接口标识、接口间距和内部电路板连接位置都应清晰可靠。USB开口属于高频磨损区域，插拔过程中会产生侧向力，外壳孔位边缘需要有足够壁厚和圆角，接口下方也应有PCB支撑或壳体限位，防止长期使用后接口松动。线缆出口处则要模拟反复弯折场景，护套长度、根部直径和过渡圆弧都会影响耐折性能。

　　在支架或周边配件开发中，该模型可作为数字样机进行干涉检查。比如设计桌面夹持座时，需要确认充电器放入和取出方向，避免卡扣压到线缆或遮挡接口；设计多设备充电收纳盒时，要同时考虑充电器本体、线材缠绕、插头外露和散热空间；设计展示用固定座时，不能只贴合外观曲面，还要给USB线材插拔留出手指操作区。对于渲染人员，黑色哑光材质在灯光下容易丢失细节，应通过圆角高光、端面接口深度和壳体分模线来体现产品尺度。

　　总体来看，这款多口快充充电器的三维价值不只在外观复刻，更在于它提供了一个完整的消费电源产品包络。围绕它可以开展外壳结构复盘、插座避让分析、充电支架设计、线材走向验证、散热空间评估和展示道具开发。建模时应把真实使用动作纳入判断：插头要能顺利插入，线缆要能自然弯曲，壳体要能从排插位置拔出，周围设备不能被遮挡，热量也不能在密闭支架中积聚。只有把这些工程约束与外观形态结合起来，后续的结构设计和配件开发才具备可落地的参考意义。
