多槽铝合金挤压导轨型材结构

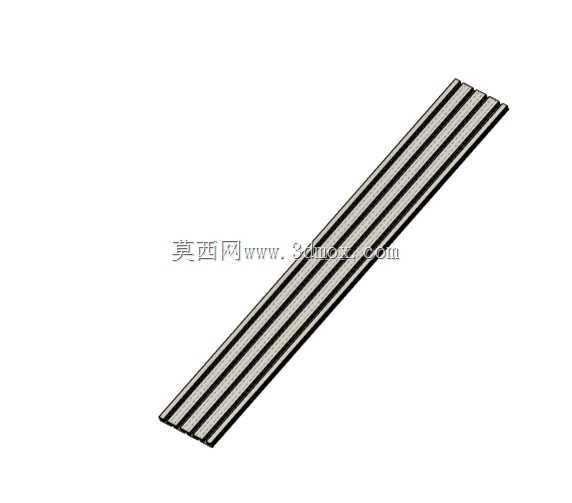

　　该结构件为连续等截面铝合金挤压型材，整体呈长条直线形态，截面沿长度方向保持一致，属于典型的通过模具强制挤出成型的工业铝制构件，在自动化输送线、设备防护框架、直线导向安装基座、机柜内部支撑轨道等场景中应用广泛。这类型材不需要逐段切削加工复杂截面，坯料在高压作用下通过定制模孔后一次成型出所有沟槽与加强筋，后续仅需按使用长度定尺切断、端面加工安装孔即可投入装配，生产效率远高于整块铣削的加工方案。

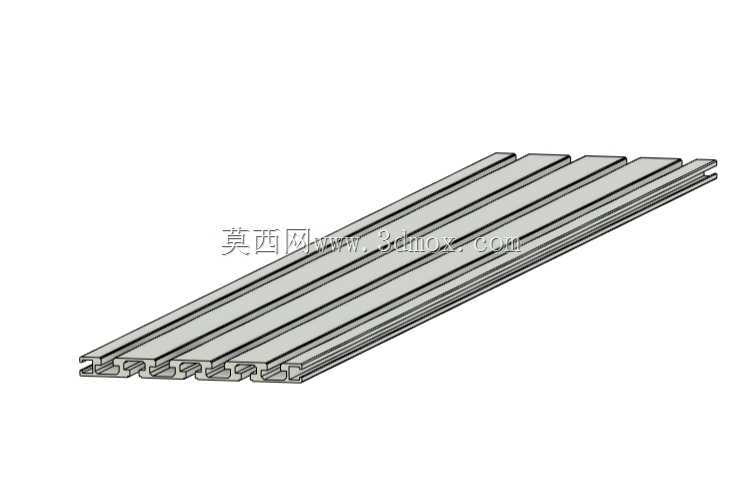

　　从截面特征来看，型材沿宽度方向平行布置多道通长凹槽，槽体之间由凸起的筋条分隔，整体轮廓规整，各槽道的侧壁平行度、槽底平面度都由挤压模具的成型精度保证。多槽结构一方面可以作为嵌入安装位，用于卡装密封条、传感器线缆、滑动挡块或者柔性防护带；另一方面相邻筋条形成连续的受力肋，在不显著增加壁厚和整体重量的前提下提升截面的抗弯刚度。铝合金本身密度较低，长条状态下搬运、裁切和装配都比较轻便，表面自然形成的氧化层也能在普通车间环境下抵御锈蚀，减少后期涂装维护工序。

　　实际选型布置时，首先要确认设备框架上的安装边界：型材为定尺长件，三维布局中需要预留两端的固定空间，若采用端面连接板固定，要在长度方向额外留出连接件厚度；若通过侧面槽内的T型螺栓锁紧，则槽口宽度、槽内容纳螺母的回转空间必须和配套紧固件匹配，避免装配时螺母无法滑入或者锁紧后出现转动。多道平行槽的间距决定了其上安装附件的位置调节分辨率，设计工装夹具、可调挡边时，可以沿槽道任意位置锁紧，不需要在基材上大量钻孔，这也是挤压铝型材在非标自动化设备中大量使用的核心原因。

　　建模处理这类构件时，优先绘制完整截面草图，将外轮廓、各凹槽内壁、筋条过渡圆角全部约束到位，再沿长度方向执行拉伸生成实体，保证截面特征全程连续。圆角位置不能随意简化省略，挤压工艺中尖锐内角会造成金属流动不均，模具对应位置也容易出现应力集中磨损，图纸保留合理的过渡圆角才符合实际加工可行性。端部如果需要配合端盖、对接接头，还要在模型中补充切断面的粗糙度要求以及钻孔、攻丝位置，避免现场装配时出现孔位和槽道干涉。

　　在受力场景下，这类多肋型材主要承受垂直于安装面的弯曲载荷以及沿长度方向的少量推拉载荷，布置支撑点时要控制跨距，跨距过大会导致长型材中部挠曲，影响导向精度；如果用于滑动导轨用途，槽道的直线度会直接影响配合件的运行平顺性，安装时需要依托基准框架逐段调平，再通过槽内紧固件锁紧，防止长期运行后出现偏移。相较于实心钢质导轨，铝挤压型材更适合轻载、中低速、需要频繁调整安装位置的工位，在重型切削载荷场景下则需要搭配钢制镶条或者更换更高刚度的截面规格。

　　型材的开放槽道同时兼顾走线功能，设备的传感器线、气管可以直接嵌入槽内，再加盖封条，使管线和支撑结构集成在一起，减少外部拖链的布置数量，让整机外观更整洁，也避免管线裸露被工件剐蹭。维修拆装时，松开对应位置的锁紧件即可调整附件位置或者更换内嵌密封条，不需要整体拆解框架，维护便利性十分突出。
