带手柄外丝弯出水口水龙头

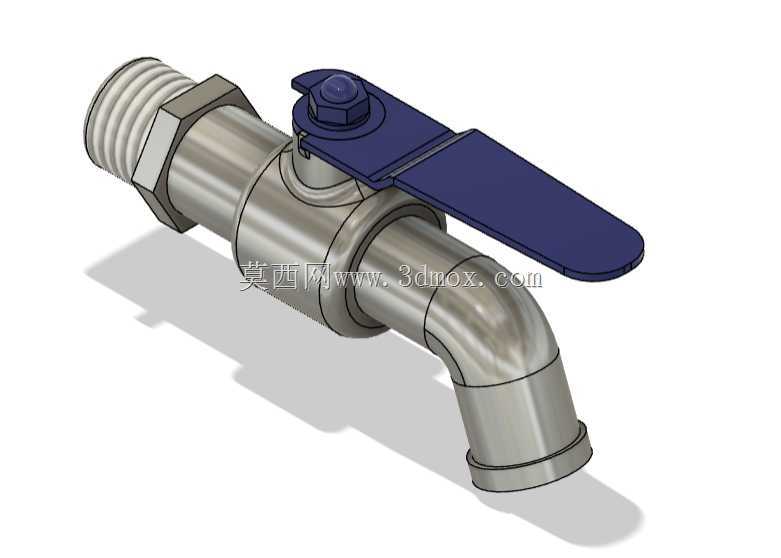

　　这款水龙头采用球阀式通断结构，整体为水平进水管路搭配90度向下弯出水嘴的布局，进水端设置外螺纹接口，可直接对接供水管道的内丝接头，阀杆顶部装配长条形扁平操作手柄，通过90度旋转即可完成水路全开与全关的切换，手柄末端做圆弧收边，扳动时施力空间充足，日常操作无需借助额外工具。

　　从实际应用场景来看，这类小通径水龙头多用于民用厨卫供水、户外临时取水点、小型设备冷却水支路、实验室给排水终端等场景，进水端外螺纹的设计适配市面上常规的水暖管路接头，安装时仅需在螺纹段缠绕生料带或搭配密封垫片，即可拧入预设的供水内丝接口，不需要额外定制转接件。弯出水嘴的朝向垂直向下，出水时水流直接落入下方接水容器，不会沿阀体侧壁流淌，避免了水平直出水嘴容易溅水、水流方向不便调整的问题。

　　结构设计上，阀体主体为一体式金属成型的流道，内部的球形阀芯开设与管路通径匹配的过流孔，当手柄旋转至与管路轴线平行的位置时，阀芯过流孔与进出水流道完全对齐，流道内无突兀的节流台阶，通水阻力小，大流量取水时也不会产生明显的节流啸叫；当手柄旋转至与管路轴线垂直的位置时，球形阀芯的密封面压紧阀座密封圈，完全截断水路，密封依靠阀芯与密封圈的面接触实现，长期使用后密封面磨损均匀，不会出现闸阀类产品常见的闸板卡槽卡涩、关闭不到位的问题。

　　外形与安装边界方面，进水端外螺纹段预留了足够的拧入长度，螺纹根部设置六角拧动台，安装时可以用普通开口扳手卡住六角台施加扭矩，避免直接夹持阀体圆柱面造成表面划伤或阀体变形。阀体水平段的总长度从进水端面到弯管起始位置控制在常规水暖安装的预留尺寸范围内，向下弯曲的水嘴末端为平直圆管口，没有加装起泡器的额外凸起，既可以直接出水，也可以根据使用需求外接软管接头。顶部阀杆的凸起高度较低，长手柄在全开状态下沿管路轴向延伸，不会额外占用过多侧向空间，在狭窄的橱柜下方、设备侧壁安装时，手柄的转动行程范围内无其他部件干涉，90度转动的两个极限位置分别对应手柄贴近平行进水管路、垂直于管路朝向侧方，操作人员可以直观通过手柄朝向判断水路开关状态，不需要额外设置标识。

　　建模过程中需要重点保证几个配合位置的精度：一是进水外螺纹的牙型、螺距要符合通用水暖管螺纹标准，螺纹大径小径的尺寸偏差控制在密封允许范围内，避免安装时出现拧入过松漏水或过紧胀裂接头的问题；二是阀杆与阀体顶部的配合轴段要保留合理的转动间隙，同时轴段上的密封槽尺寸要匹配O型密封圈的线径，保证阀杆转动时密封圈不会被挤出间隙，同时转动阻尼适中，不会出现手柄松垮晃动的情况；三是球形阀芯的球心要与进出水流道的轴线严格同轴，阀芯过流孔的直径与流道通径一致，开关转动过程中阀芯球面始终与两侧阀座密封圈均匀贴合，不会出现单侧偏磨导致的密封失效。弯管段的弯曲半径做了圆滑过渡，流道内壁无直角转折，水流经过弯头时的压力损失更小，也不容易在弯折位置积存水垢，长期使用后流道通畅性更容易保持。手柄与阀杆的连接位置采用扁方配合结构，阀杆顶部的扁位卡入手柄对应的扁槽内，拧紧顶部的压紧螺母后，手柄和阀杆之间不会出现相对转动，扳动手柄时扭矩可以完全传递到阀芯，不会出现手柄空转的故障。阀体外部的所有棱边都做了倒圆角处理，没有尖锐的加工毛刺，安装和日常使用过程中不会划伤操作人员，金属表面的质感也符合水暖配件的实用定位，整体结构没有多余的复杂零件，拆解维护时仅需拧下顶部压盖即可取出阀芯和密封圈，更换易损件的操作门槛很低，适配普通水暖维修的常规作业流程。
