悬挂式相机安装支架结构设计

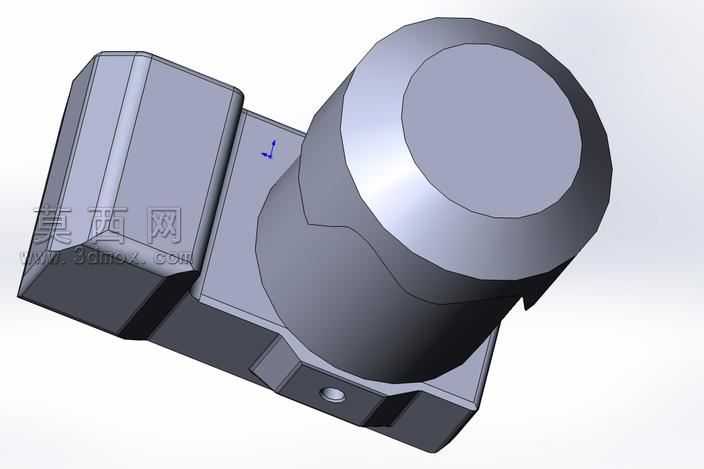

本作品为悬挂式相机安装支架的三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构分为主体承载座与相机适配安装位两大功能模块。建模过程中首先对支架的安装工况进行分析，明确悬挂安装场景下的受力特点，以一体化成型的块状基座作为核心承载结构，基座侧边设置凸起的限位挡边，可在安装时与悬挂载体的卡槽形成配合，避免支架发生横向位移。基座底部预留标准规格的安装孔位，可通过紧固件完成与悬挂载体的刚性连接，孔位周边做加厚处理，提升连接部位的结构强度，降低长期使用过程中出现应力开裂的风险。与相机适配的圆柱形安装位采用阶梯式结构设计，不同直径的阶梯段可适配不同尺寸规格的相机机身，安装位与基座之间采用圆弧过渡连接，既优化了应力传递路径，避免直角连接处出现应力集中问题，也让整体外观更具流畅的工业设计质感。材质配置上，基座部分选用高强度工程塑料材质，渲染时呈现哑光深灰质感，兼顾轻量化需求与结构强度要求；相机适配安装位选用金属质感材质，表面做细腻的哑光金属处理，既提升与相机接触部位的耐磨性能，也通过材质差异清晰区分不同功能模块。建模过程中对所有配合面做公差预留设计，确保后续实际生产装配时各部件可顺利组装，同时对所有棱边做圆角处理，去除尖锐边角，提升使用过程中的安全性。整体结构设计紧凑，在保证足够承载能力的前提下尽可能压缩整体体积，减少悬挂安装时的空间占用，各功能区域划分清晰，安装操作流程简便，无需复杂工具即可完成相机的装拆与支架的固定，可广泛适配各类需要悬挂安装相机的应用场景。
