直流减速电机L型折弯安装固定支架

　　这套钣金折弯支座主要面向小型直流减速电机在桌面自动化、教学实验平台、小型输送与推拉机构中的固定需求，用来把卧式或侧装的电机可靠锁附在设备底板、型材框架或立板上。现场调试时，电机往往不能直接贴装在机架表面，需要一个过渡件来吸收安装面误差、留出轴端与联轴器空间，并把电机工作时的反扭矩传递到机架，避免运转中出现松动或偏摆。

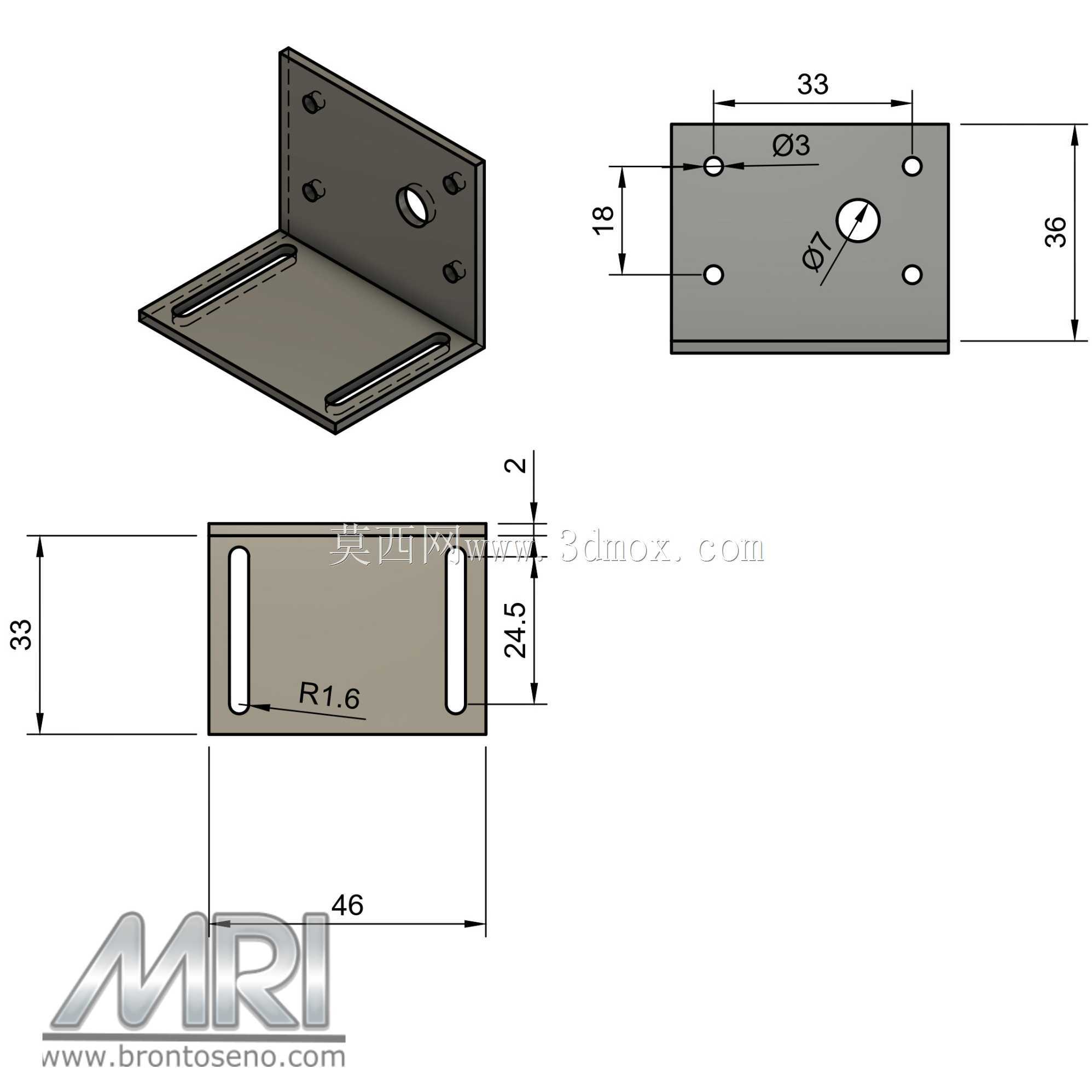

　　结构上采用两块板垂直折弯成L形，一块作为电机贴合面，另一块作为整机落地固定面，板厚取2mm，兼顾刚性与折弯工艺性。立板中心开设直径7mm的通孔，用于避让电机输出轴或穿过紧固螺钉，周围布置四个安装孔，可对应电机端盖的螺孔进行锁附；底板上加工两条长圆形调节槽，槽端圆角R1.6，槽长方向留有滑移余量，装配时能够沿槽微调电机位置，方便张紧同步带、对齐联轴器轴心或补偿机架孔位偏差。

　　从安装边界看，立板外形宽33mm、高36mm，电机贴合孔分布在18mm的竖向间距内，四角小孔直径3mm；底板长度方向46mm，调节槽中心距对应24.5mm的宽度，板边到槽位保留足够的压接面积。折弯后两板互为90度，落地时底板与安装面全面接触，立板承受电机径向力与扭矩，两条加强翻边沿底板边缘折起，进一步提升薄板的抗弯折能力，防止电机启停瞬间立板产生颤动。

　　建模时先以平板展开思路绘制轮廓，预留折弯系数与内R角，再对折弯线进行成形，保证展开尺寸与实际下料一致。孔位与长槽按实际紧固件规格预留间隙，3mm孔适配M3螺钉，长槽宽度匹配常用M4/M5固定螺丝，中心7mm孔与电机轴径留出间隙避免摩擦。整体尺寸紧凑，适合空间受限的小型设备，既可以单件用于单电机固定，也能成对布置支撑长轴电机，在选型阶段可直接依据外形尺寸校核安装空间、孔距与轴高，减少重复出图工作量。
