铰接式限位支撑工具块结构

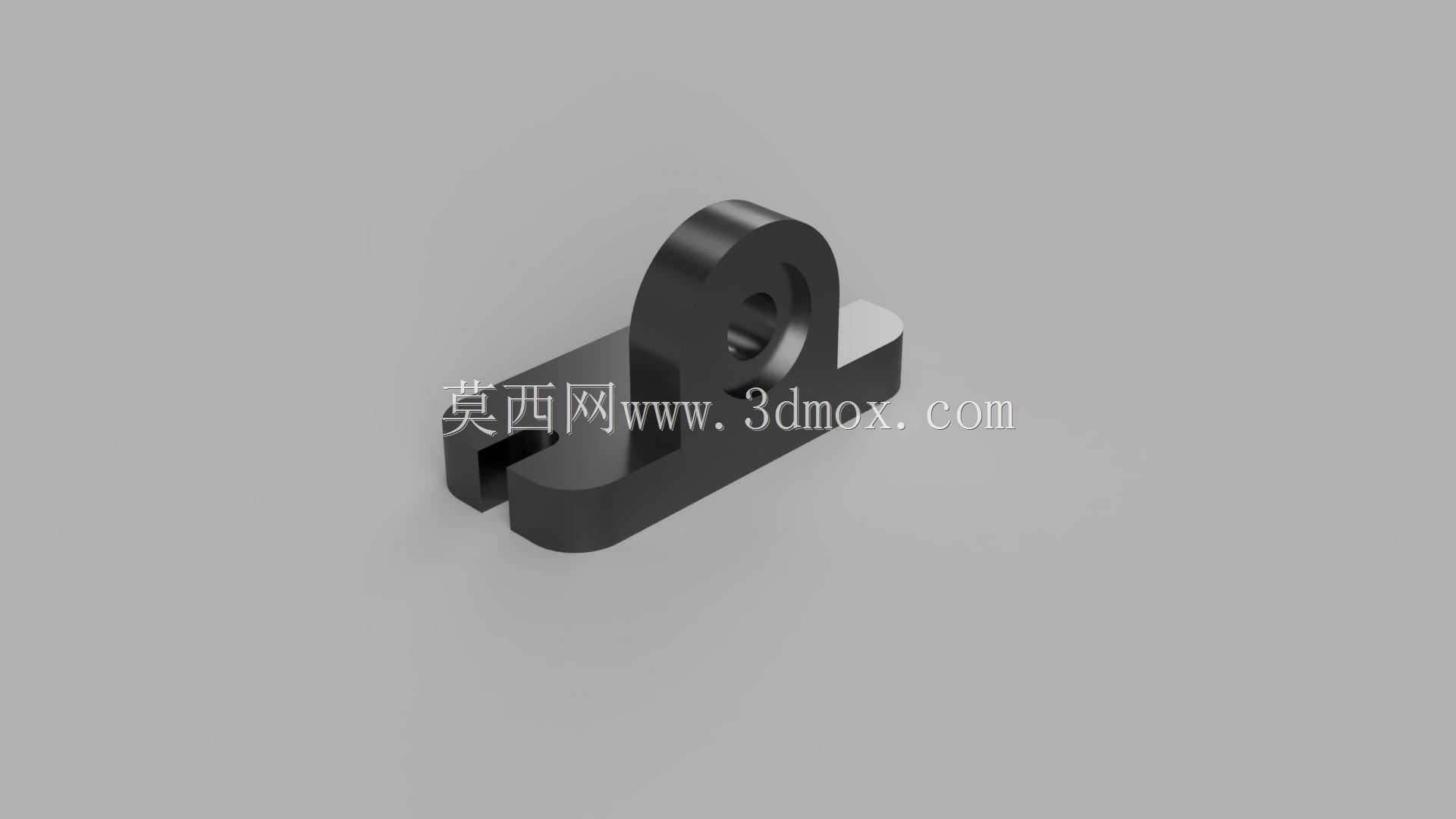

　　这类带立板铰接孔的块状支撑件，在小型工装台、检测夹具、轻工输送线旁的限位工位里十分常见，日常承担两类核心作用：一是作为摆杆、拨叉类小零件的回转支承基座，二是为相邻动作件提供侧向定位与行程止挡。从结构上看，零件底部为平直的矩形安装底板，底板预留了两处沉头安装位，可直接通过内六角螺钉固定在工装基板或设备台面上，底板厚度经过受力校核，在承受摆杆往复侧向载荷时不会出现明显翘曲；底板上方垂直伸出带同轴通孔的双耳式立板，孔位中心到底板安装面的高度经过匹配设计，刚好适配配套摆臂的回转中心高度，避免装配后出现运动干涉。

　　设计这类零件时，首先要锁定的边界是安装孔的跨距与铰接孔的中心高：安装孔跨距需要和基板上预设的T型槽或螺纹孔位对齐，中心高则要保证摆臂在全行程摆动时，下端不会磕碰底板表面。立板两侧做了等厚加强处理，孔口位置预留了衬套安装余量，长期往复转动磨损后可直接更换铜衬套，无需整体报废基座。底板前端开出的横向卡槽可嵌入限位挡片，用来约束摆臂的最大摆角，卡槽宽度和挡片采用小间隙配合，装配后挡片不会出现窜动。

　　外形整体尺寸紧凑，底板长宽控制在小型工装常用的安装区间内，总高度略大于铰接孔直径的两倍，既保证立板有足够的支承刚度，也不会占用过多台面上的操作空间。零件所有棱边都做了小倒角处理，装配时不会划伤操作人员，也能消除热处理或加工后的应力集中尖角。实际建模过程中，先绘制底板的二维轮廓并拉伸生成基体，再在基体上叠加立板特征，随后切除铰接通孔与底部安装沉孔，最后添加卡槽与倒角细节，特征树逻辑清晰，后续修改孔位高度或底板长度时，只需调整对应草图尺寸即可快速衍生出不同工位使用的变体规格。这类支撑块在非标自动化的小行程摆料机构、手动夹具的锁紧摆臂支座中应用广泛，受力状态以低频交变径向载荷为主，选用常规45号钢经发黑处理即可满足使用需求，轻载场景下也可采用铝合金加工以降低整体工装重量。
