塑料零件拾取专用真空手系统设计

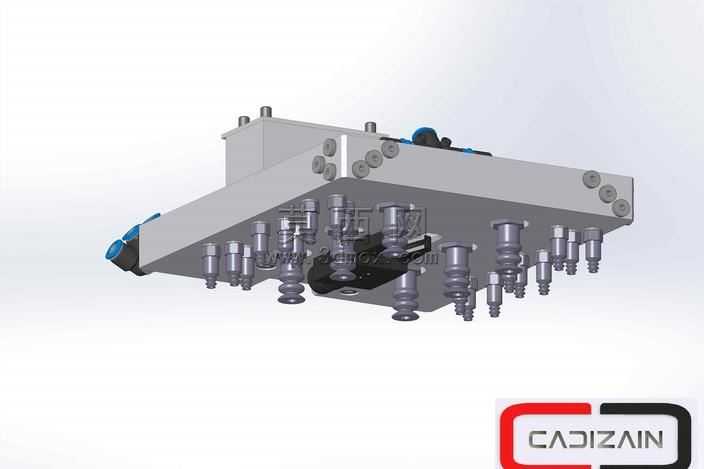

本套真空手系统是针对塑料零件加工流转环节的拾取转运需求开发的专用末端执行机构，整体采用模块化集成设计思路，在三维建模阶段优先考量了多工位同步拾取的稳定性与布局合理性。建模过程中首先完成主体安装基座的结构搭建，基座采用一体化板式结构，预留了多组真空吸盘的安装点位与气路排布空间，所有安装孔位、连接螺柱的尺寸都按照工业标准件参数进行精准绘制，保证后续加工装配的公差匹配度。针对塑料零件表面易刮花、质地偏软的特性，模型中选用的真空吸盘均为带缓冲结构的柔性吸盘，每一组吸盘都对应独立的气路接口，可根据待拾取塑料零件的外形尺寸、重量分布灵活调整吸盘的启用数量与排布位置，适配不同规格塑料件的拾取需求。模型的气路控制元件集成安装在基座上部，包含真空发生器、气路换向阀、压力检测元件等部件，所有元件的建模都还原了真实工业元件的外形尺寸与安装接口，整体气路走向在模型中做了清晰的分层排布，避免管线干涉同时方便后期维护检修。在结构设计上，基座侧边设置了标准的机械臂连接法兰，可快速适配不同型号的工业机械手、自动化移栽设备，实现产线的快速集成。渲染阶段采用金属哑光材质表现基座的铝合金加工质感，吸盘部分采用半透明硅胶材质还原真实的柔性部件视觉效果，气路管线采用蓝色工程塑料材质区分不同气路，整体渲染效果清晰展现了设备的结构层次与部件组成。整套模型的结构设计充分考虑了工业现场的使用需求，既保证了拾取塑料零件时的吸附稳定性，又通过模块化设计降低了后期更换易损件、调整拾取规格的成本，可作为同类真空拾取末端执行机构设计的参考范例，帮助设计人员快速完成同类工装的结构优化与方案迭代。
