制冷项目场地平面布局设计方案

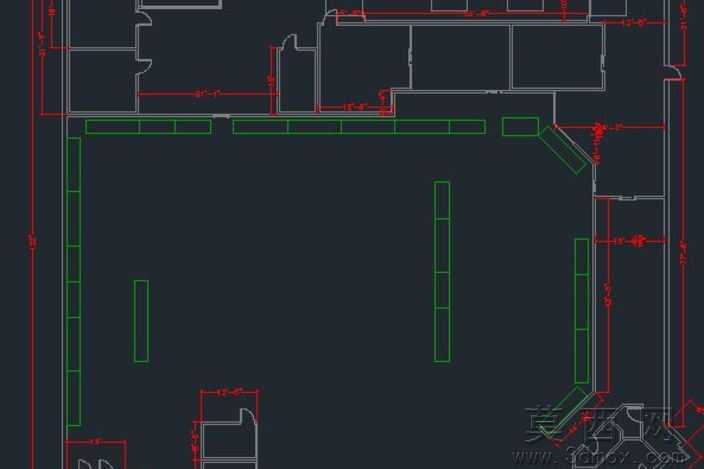

本设计为制冷项目的场地平面布局方案，依托CAD环境完成全流程的二维规划与三维预演校验，前期先梳理制冷项目的场地功能需求，将整体空间划分为核心设备区、管线走行区、操作通道区、边角预留区四大功能模块，在建模过程中严格遵循制冷工程的管线排布规范，对红色标注的冷媒管路、给排水管路的走行路径进行精准定位，每段管线的转弯半径、接驳点位都预留了充足的施工操作空间，避免后续安装阶段出现管线碰撞的问题。绿色标注的区域为场地内的固定设施与设备安装基座，建模时逐一核对制冷设备的安装尺寸要求，确保基座的长宽参数、承重预留位置完全匹配对应设备的安装标准，同时在核心设备区周边规划了宽度符合安全规范的巡检通道，保障后期运维人员的通行与操作空间。针对场地的斜角边角区域，设计中采用适配性的布局调整，将辅助功能设施沿斜向边界排布，最大化提升场地的空间利用率，避免出现闲置的死角区域。在材质与标注层面，不同功能的线条采用差异化的颜色区分，管路类线条采用醒目的红色，固定设施与基座采用清晰的绿色，墙体与建筑边界采用白色实线，让整个平面图的层级关系一目了然，同时所有尺寸标注都严格贴合建筑制图标准，标注点位清晰无重叠，方便施工人员快速读取参数。设计过程中还同步完成了三维空间的预校验，将二维平面的布局映射到三维场地模型中，模拟设备进场、安装、运维的全流程动线，排查平面布局中可能存在的空间冲突问题，比如设备吊装的路径是否通畅、管线安装的操作空间是否充足、巡检通道的转弯半径是否满足运维工具通行要求，经过多轮调整优化，最终形成这套兼顾施工可行性、运维便利性、空间利用率的平面布局方案，为制冷项目的落地实施提供精准的设计依据。
