空气净化机配套EBM离心风机结构

　　该结构对应小型空气净化设备内部使用的单进风离心风机，整体采用蜗壳式流道搭配方形出风段的组合形式，区别于常规轴流风扇直吹送风的路径，气流从圆形进风端面轴向进入叶轮腔，在叶轮旋转产生的离心力作用下沿蜗壳周向加速，最终从侧向方形出风口以较高静压排出，这类送风形式在需要克服HEPA滤网、活性炭滤网多层风阻的净化设备中适配性更强，不会像轴流风扇那样在高阻力工况下出现风量骤降、送风距离不足的问题。

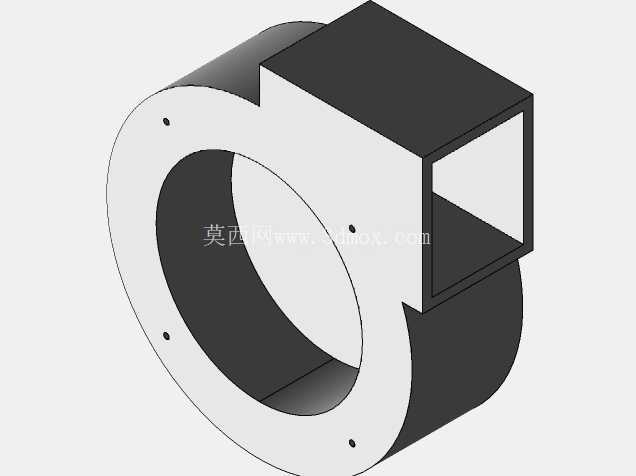

　　从安装边界来看，圆形进风法兰端面上预留了四个沿圆周均布的安装孔位，可直接对接净化设备的进风面板或者前置初效滤网的固定框架，法兰端面与设备面板贴合后可通过螺钉锁附完成密封，避免未经过滤的空气从装配缝隙旁通漏入。侧向伸出的方形出风段为标准矩形接口，可直接对接设备内部的出风导流腔或者后置高效滤网的安装槽，接口的壁厚预留了密封海绵的贴附空间，装配后可阻断风道与设备内部电气腔的气流串通，避免带电部件积尘。

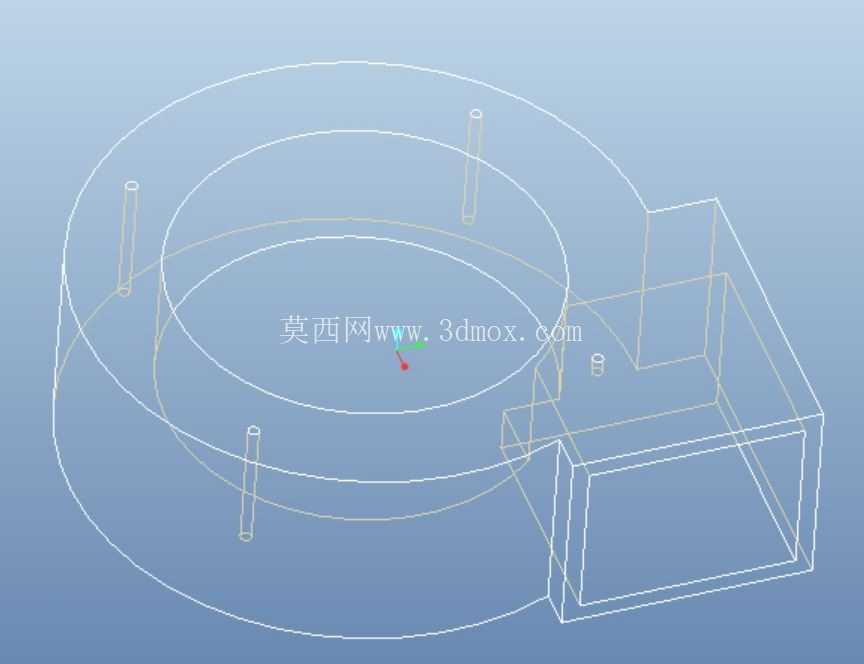

　　建模过程中优先还原了蜗壳的型线过渡逻辑：蜗壳流道从出风口位置沿叶轮旋转方向逐步收窄，保证不同周向位置流出的气流能顺畅汇入出风段，不会在流道拐角处形成大面积涡流区产生额外风噪。壳体采用薄壳等壁厚设计，既适配钣金折弯焊接或者塑料注塑的成型工艺，也控制了整体自重，壁挂式净化设备搭载后不会出现额外的承重负担。方形出风段与圆形蜗壳的衔接位置做了顺滑的曲面过渡，没有出现直角突变的结构，避免气流在转向处产生尖锐的紊流噪音。

　　实际选型适配时，该风机结构可匹配对应尺寸的后向离心叶轮，进风侧的圆形腔体内壁与叶轮外缘保留均匀的装配间隙，既不会出现叶轮扫膛的干涉风险，也不会因间隙过大导致气流回流损失风压。壳体底部的弧形轮廓可直接贴合净化设备的底壳定位筋，装配时无需额外设计复杂的固定支架，仅需在蜗壳外侧预留的几个固定点位锁附螺钉即可完成整机固定。这类风机结构除了家用空气净化机，也可适配小型新风换气机、桌面除尘设备、机柜散热通风等需要高静压送风的场景，方形出风口可灵活转接不同方向的导流风道，圆形进风端也可对接不同规格的进风过滤组件，结构通用性较强。建模时所有安装孔位、接口尺寸、壁厚过渡都按照实际加工逻辑搭建，可直接用于后续的结构干涉校验、风道路径模拟以及装配工艺验证。
