帕尔贴热电冷却散热组件结构设计

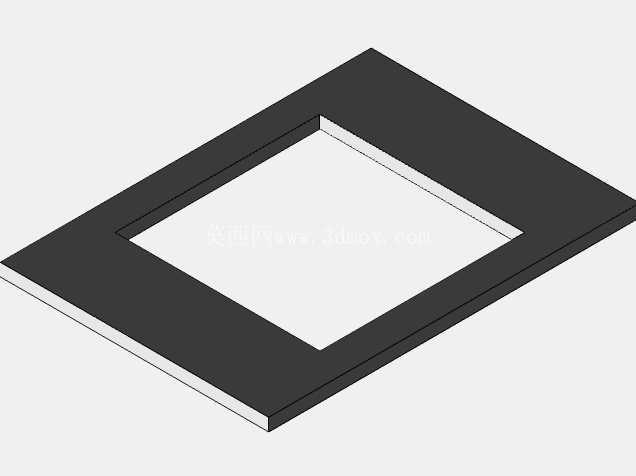

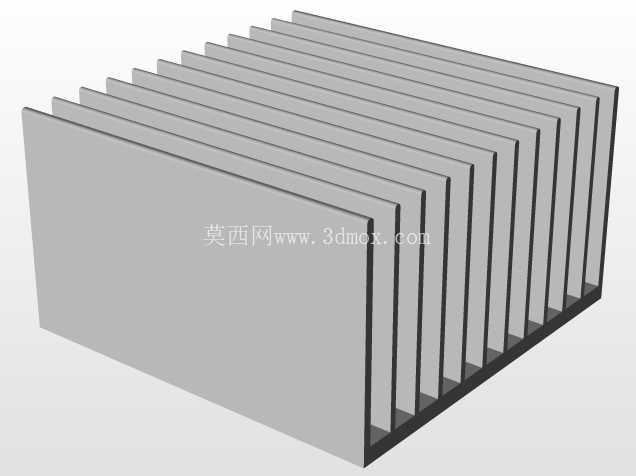

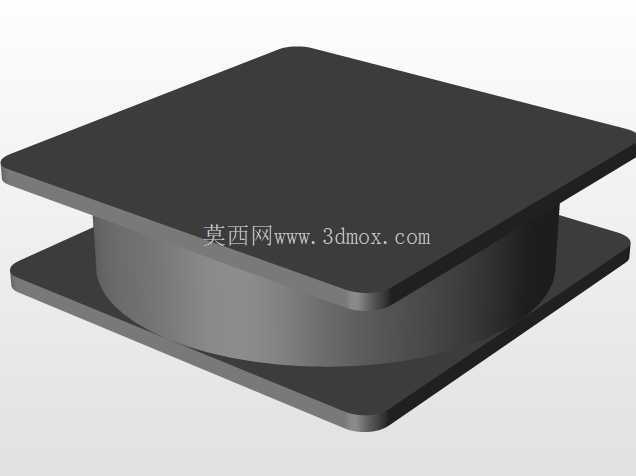

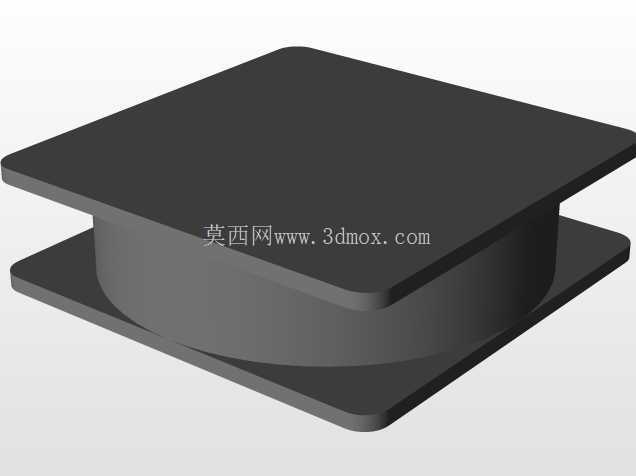

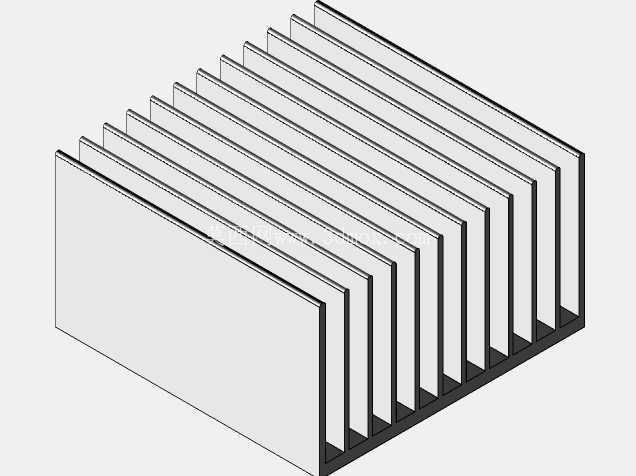

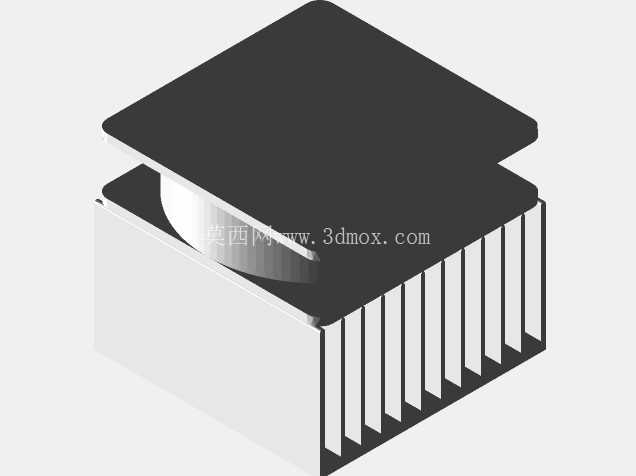

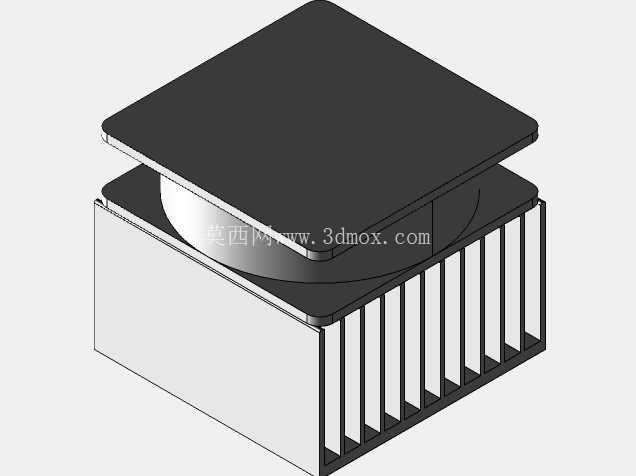

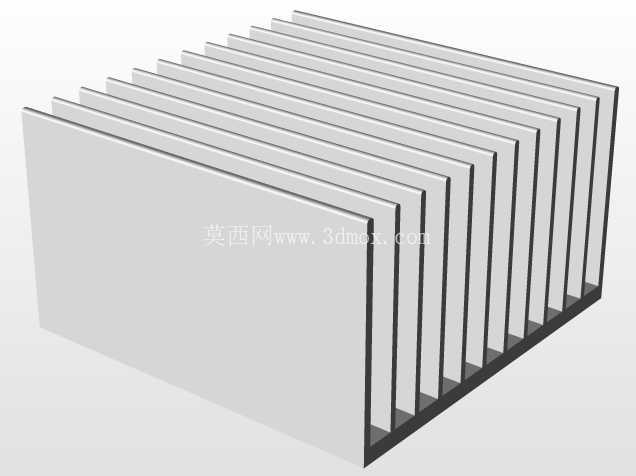

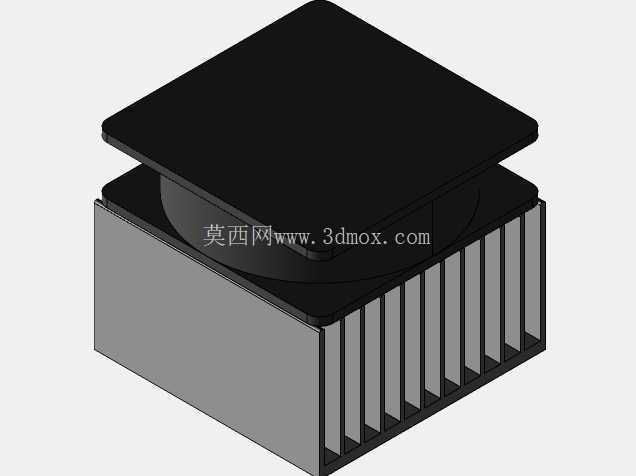

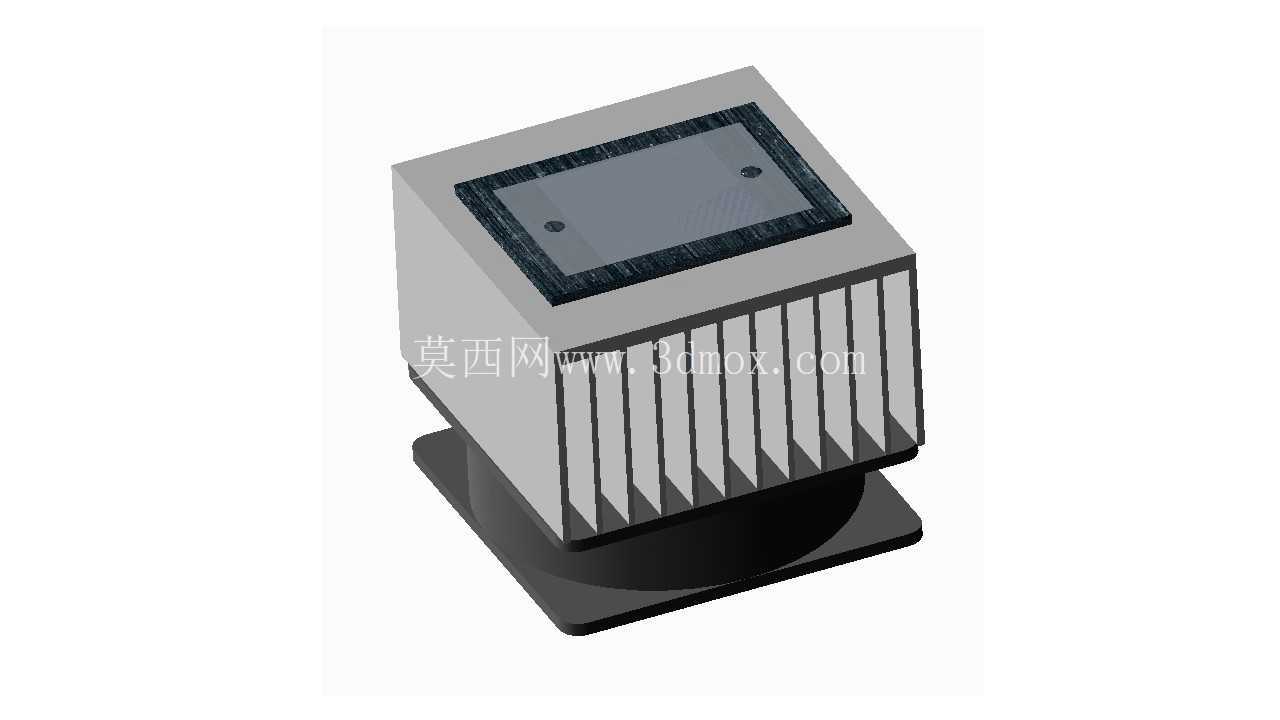

　　在小空间精准控温的电子设备、实验仪器、小型温控工位场景中，半导体制冷搭配主动散热的组合方案，一直是解决局部冷热交换需求的核心选型方向，这套帕尔贴热电冷却散热组件，正是针对这类小功率制冷场景做的集成化结构设计。从结构布局来看，组件最上层为帕尔贴元件的安装贴合面，平面度控制在适配半导体制冷片安装的公差范围内，保证冷端与被冷却对象的接触热阻处于较低水平，避免因贴合间隙导致制冷效率折损；中间段为铝制挤型鳍片散热结构，鳍片采用等间距平行排布设计，鳍片厚度与间距的配比经过热流密度核算，既保证足够的散热面积与空气流通通道，也不会因鳍片过密增加风阻、降低散热效率；最下方为轴流风扇安装位，采用下沉式安装结构，风扇出风面直接对准鳍片根部，让冷风可以顺着鳍片间隙贯穿整个散热区域，将帕尔贴热端传导过来的热量快速带出。

　　设计过程中优先考虑了安装边界的适配性，整体外形为方正柱体结构，安装底座预留了对应规格的固定孔位，可直接适配常见的小型电子舱、实验台温控模块、小型激光元件冷却位的安装尺寸，不需要额外做转接支架就能完成装配。功能层面，这套组件将帕尔贴的热端散热路径做了最短化处理，制冷片热面直接与散热鳍片基底贴合，减少了中间导热层的热阻损耗，相比分体式组装的散热方案，整体热传导效率更高，在相同制冷功率下可以达到更低的冷端温度，同时集成化的结构也减少了现场组装的工序，不需要使用者单独匹配散热鳍片与风扇的安装尺寸，降低了选型适配的出错概率。

　　在实际应用中，这类组件常被用于小型电子元件的低温测试工位、3D打印机挤出头温控、小型光学元件的恒温防护、便携冷藏设备的制冷单元等场景，结构设计上兼顾了散热效率与安装便捷性，鳍片的边角做了倒角处理，避免装配过程中划伤操作人员或周边线路，风扇供电走线预留了侧边出线槽位，不会与鳍片或安装结构产生干涉。整个组件的重心落在下方风扇安装底座上，装配后整体稳定性较好，即使在有轻微振动的设备上使用，也不会出现重心偏移导致的贴合间隙问题，冷端安装面的尺寸适配常规规格的半导体制冷片，使用者可根据实际制冷功率需求更换对应参数的帕尔贴元件，不需要改动整体散热结构，具备一定的适配扩展性。
