减压阀门配套异形波形弹性垫圈

　　这款异形轮廓波形垫圈，是减压阀装配工位里用来补偿装配间隙、缓冲压力波动的弹性密封辅件，在调压阀组的阀盖与阀体接合面、阀芯限位座、调压弹簧预紧端这几个位置都能见到同类结构的应用。现场装配时，阀件各加工面不可能做到绝对零平面度，螺栓按对角顺序拧紧后，接合面会存在微米级的局部贴合空隙，普通平垫圈只能分散螺栓压紧应力，没法吸收阀门运行时介质压力脉动带来的微小轴向窜动；这款带连续波浪起伏的垫圈，靠自身环向的弹性形变，既能在预紧状态下填满接合面的微观间隙，又能在阀内介质压力出现阶跃波动时，通过波浪段的微量伸缩抵消轴向冲击，避免阀盖连接螺栓出现长期交变载荷下的松脱，也能减少硬密封面之间的刚性磕碰磨损。

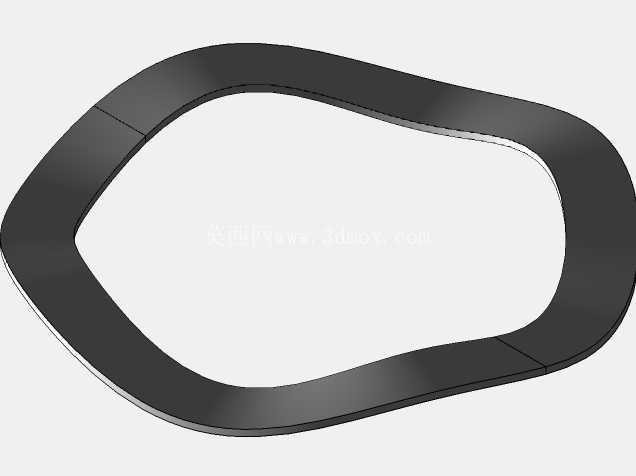

　　从结构设计逻辑来看，这款垫圈没有采用常规圆形环的轮廓，而是顺着减压阀内部安装腔的异形避让边界做了随形裁切：阀体内部流道在垫圈安装位置旁开有介质导流槽，常规圆形垫圈的外边缘会挤占流道通流截面，还会和旁侧的定位销凸台发生装配干涉，把垫圈外轮廓修型成和安装腔内壁匹配的类多边形曲线后，垫圈落位时可以顺着腔体内壁的导向边直接卡入预设槽位，不需要额外做防转定位结构，装配时工人不用反复调整垫圈角度，一次放料就能对准螺栓过孔。垫圈的波浪起伏沿环向均匀分布，波峰与波谷的高度差控制在很小的区间，这个形变行程是按照减压阀额定工作压力下的轴向窜动量匹配的：行程过小，压力波动时垫圈没法充分形变吸收冲击，起不到缓冲效果；行程过大，垫圈长期处于大变形状态会出现弹性疲劳，预紧力衰减后反而会造成接合面泄漏。

　　建模过程中先绘制垫圈的内外轮廓闭合草图，完全对照安装腔的避让边界修调外曲线，保证垫圈装入后外边缘和腔壁之间留有均匀的微量间隙，不会因为零件加工公差出现卡滞；再通过环向投影的波浪曲线驱动薄壁特征生成连续起伏的环体，壁厚保持均匀一致，避免局部壁厚过薄导致压装时出现永久塑性变形。安装边界上，垫圈的内孔要避开阀芯往复运动的行程范围，内边缘和阀芯滑动外圆之间预留足够安全间隙，不会在阀芯动作时刮擦摩擦；垫圈的波峰接触阀盖压紧端面、波谷贴合阀体接合面，螺栓拧紧后波浪结构被小幅压平，持续提供稳定的轴向预紧弹力，在低压燃气调压阀、工业水路减压阀、小型气动调压单元的装配场景中，这类异形波形垫圈都能适配紧凑的内部安装空间，在不增加阀件整体外形尺寸的前提下提升连接可靠性与密封稳定性。
