手摇式便携钻孔机具结构三维造型

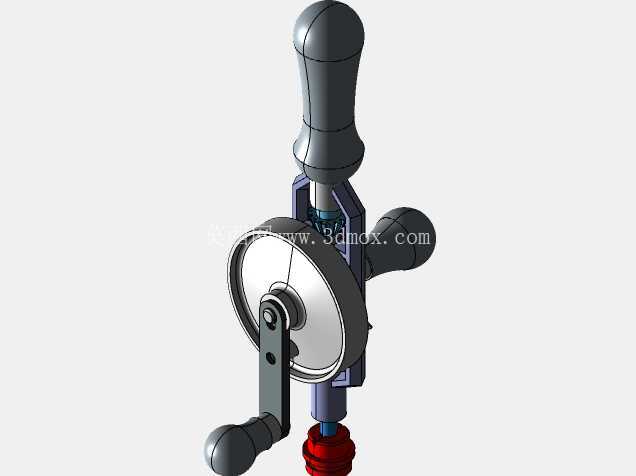

　　这套手摇式钻孔机具的三维造型完整还原了手动进给、齿轮增速、钻夹装夹三段核心传动链路，整体采用立式主轴搭配侧置摇柄的布局，在无供电、野外管线检修、狭小舱室作业、教学实训拆解等场景中，可完成薄金属板、非金属板材、木质工件的低速钻孔与扩孔作业，无需外接动力源即可输出稳定扭矩，适配应急维修、户外装配、手工试制等对便携性要求较高的工况。

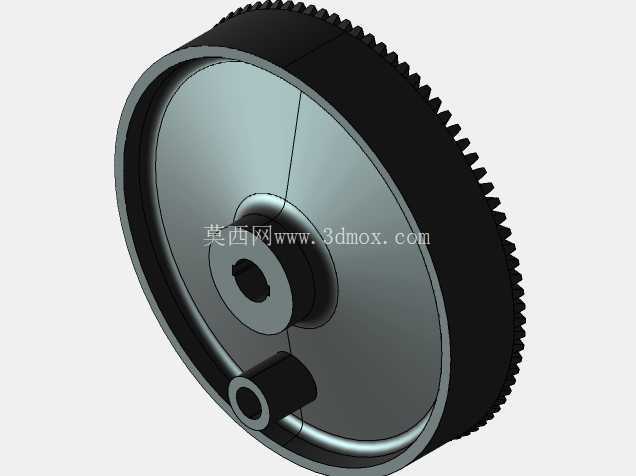

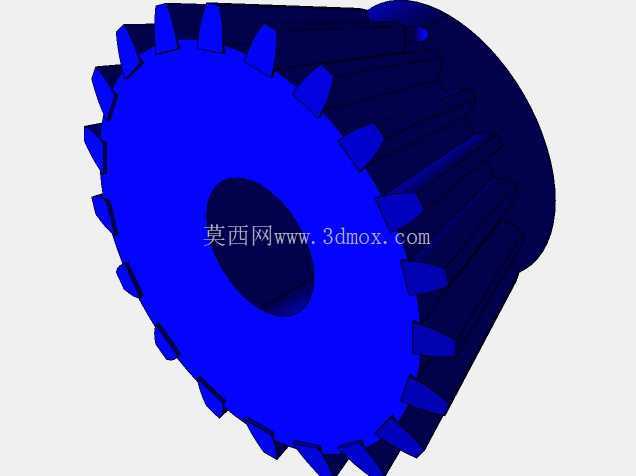

　　从结构设计逻辑来看，顶部握持手柄采用符合人体工学的收腰造型，作业时操作人员一手握持顶部手柄施加轴向进给力，另一手转动侧置三臂摇柄，摇柄的三个握持端头做了圆弧包胶形态处理，转动过程中手部施力轨迹连续，无突兀卡顿拐点；摇柄转轴内置大直径传动齿轮，与主轴中段的从动齿轮形成增速啮合副，将摇柄的低转速大扭矩输入转换为主轴的高转速输出，齿轮啮合侧隙在建模阶段预留了0.05~0.1mm的合理装配间隙，既避免转动卡滞，也能补偿长期使用后的齿面磨损量。

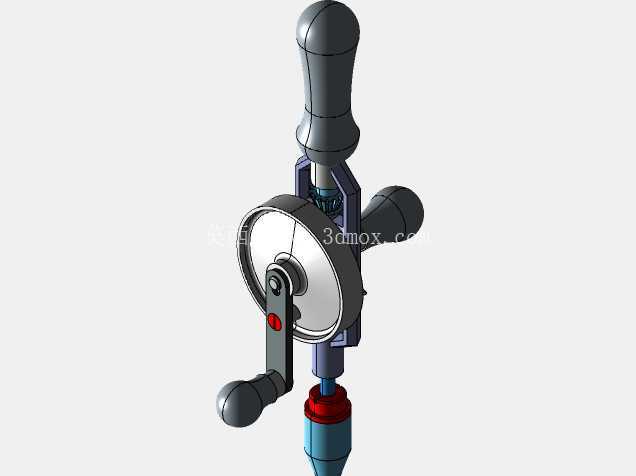

　　主轴下段集成标准钻夹头结构，夹头端部的红色锁紧环与浅蓝色夹套做了分色建模，可直观展示夹爪收紧、松开钻头的动作逻辑，夹头内孔采用通用莫氏短锥接口，可夹持直径1~13mm的直柄麻花钻、铰刀、打磨头，覆盖常规手动钻孔的刀具规格。整机轴向总高度控制在280mm左右，摇柄回转最大半径约110mm，作业时所需的平面操作边界仅需250mm见方，无需额外安装固定台面，单人即可手持完成对位、施压、钻孔全流程。

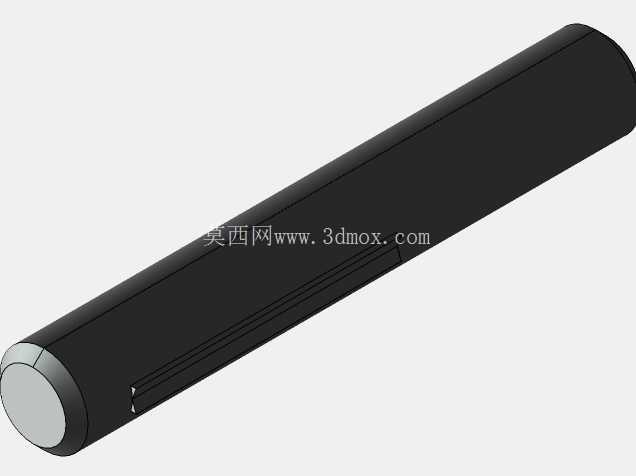

　　建模过程中对所有配合面做了装配约束校验：齿轮副的中心距公差、主轴与上下导向衬套的同轴度、摇柄转轴与箱体支撑孔的配合公差均按照手动工具的通用设计规范设定，外壳的浅蓝色支撑座既作为齿轮传动的防护腔体，也为主轴提供两处径向支撑，抵消钻孔时产生的径向切削分力，避免主轴晃动导致钻孔偏斜。底部夹头的外露长度预留了足够的排屑空间，钻孔过程中切屑可直接从工件孔口排出，不会堆积在传动腔内部。这类手动钻孔机具的结构设计，核心是在有限的整机重量下平衡传动效率与操作舒适度，所有外露棱角均做了圆角过渡，没有突出的尖锐结构，转运、握持过程中不会划伤操作人员，整体结构完全拆解后可分为手柄、传动齿轮组、主轴、摇柄、钻夹头五大模块，便于维护时更换磨损齿件与锁紧夹爪。
