变径弯段双法兰连接管路结构

　　这套管路结构针对流体输送系统中存在空间走向转折、同时两端通径存在差异的工况开发，两端均采用标准法兰对接形式，中间通过多段平滑弯弧与锥度过渡段衔接，既解决了设备接口错位、安装空间受限的布管难题，也避免了管路急转造成的流道突变、局部压损过大问题，在化工流体输送、暖通给排水、工艺管线改造以及小型机组配套管路中都有广泛应用。

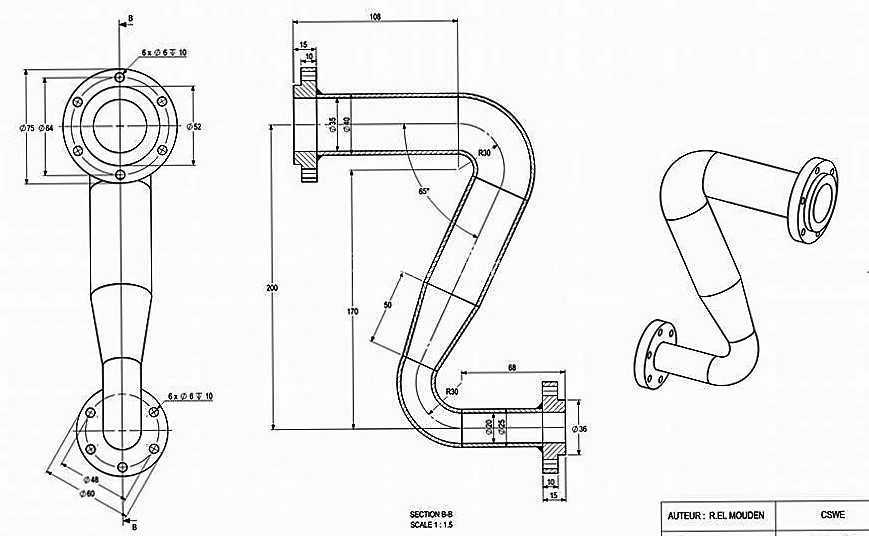

　　从实际安装边界来看，图纸完整标注了两端法兰的螺栓孔分布圆、法兰盘外径、密封面定位尺寸，两端法兰的空间投影夹角、管路整体轴向延伸长度、弯段曲率半径都给出了明确公差，现场布管时可以直接参照这些尺寸校核周边机架、阀体、设备壳体的避让间隙，不会出现管路就位后和相邻部件发生干涉的情况。两端法兰的螺栓孔位采用周向均布设计，对接时可根据安装角度微调周向方位，降低了配对法兰的对位难度。

　　结构设计上，管路并非采用等径直弯的简单形式，其中一段管身设置了连续锥度过渡段，从一端法兰的大通径平滑收敛到弯段中段的较小通径，之后再逐步发散过渡到另一端法兰的接口通径，这种变截面设计一方面匹配上下游设备不同的接口通径，省去了额外加装异径管的环节，减少了管路泄漏点；另一方面平滑的锥面过渡可以引导流体逐步改变流速，避免管径突然变化引发的涡流、冲蚀与振动噪声。弯管部分的弯曲半径选取兼顾了流道顺畅性与空间紧凑性，既没有因曲率过小造成流体转向阻力陡增，也没有因弯曲半径过大导致管路占用过多安装空间。

　　建模过程中完整还原了法兰盘的厚度、颈部过渡圆角、螺栓通孔细节，管身的壁厚沿着弯弧与锥段保持均匀，符合弯管加工的成型工艺特性，不会出现弯折处壁厚过度减薄的强度隐患。对于结构设计人员而言，该模型可以直接嵌入整套管线装配中做干涉检查，也可以在此基础上调整法兰压力等级、弯段角度与变径比例，衍生出适配不同工况的非标管路；工艺人员也可参照模型拆分法兰焊接、弯管成型、锥段加工的工序，核对各段尺寸的加工可行性，在设备改造、管线排布阶段提前规避安装 mismatch、流道设计不合理等常见问题。
