减压阀配套喷射导流构件结构设计

　　该喷射构件主要服务于减压阀下游的流体导出与局部整流场景，常见于仪表管路、实验台架、小型工艺管线以及需要稳定射流方向的辅助系统中。构件外形采用紧凑的椭球罩式轮廓，前端收束形成导流边界，内部预留与阀口或喷嘴相配合的安装空间，能够在压力变化时引导介质沿既定方向喷出，减少侧向紊流对周边管路和检测元件的干扰。

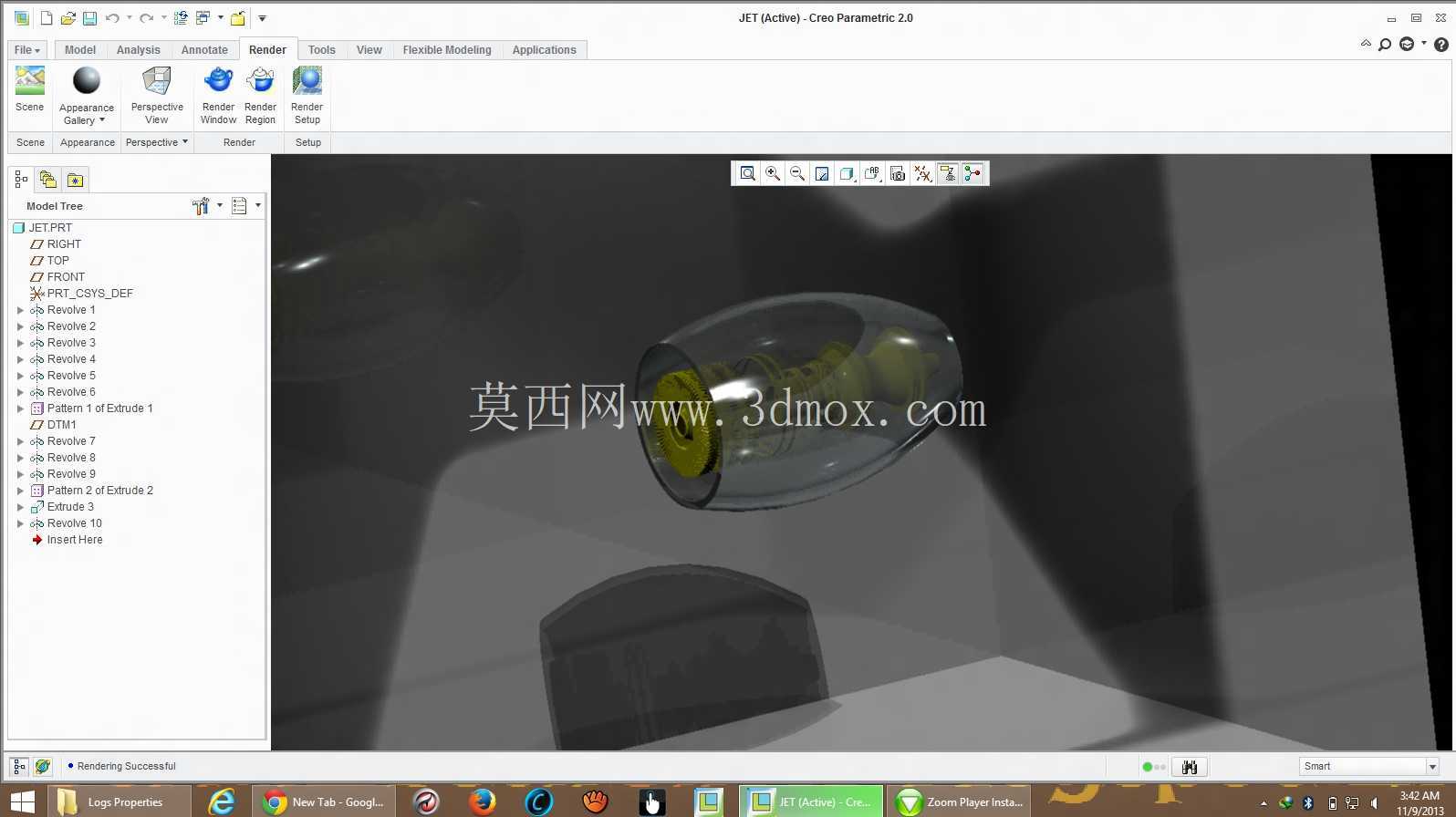

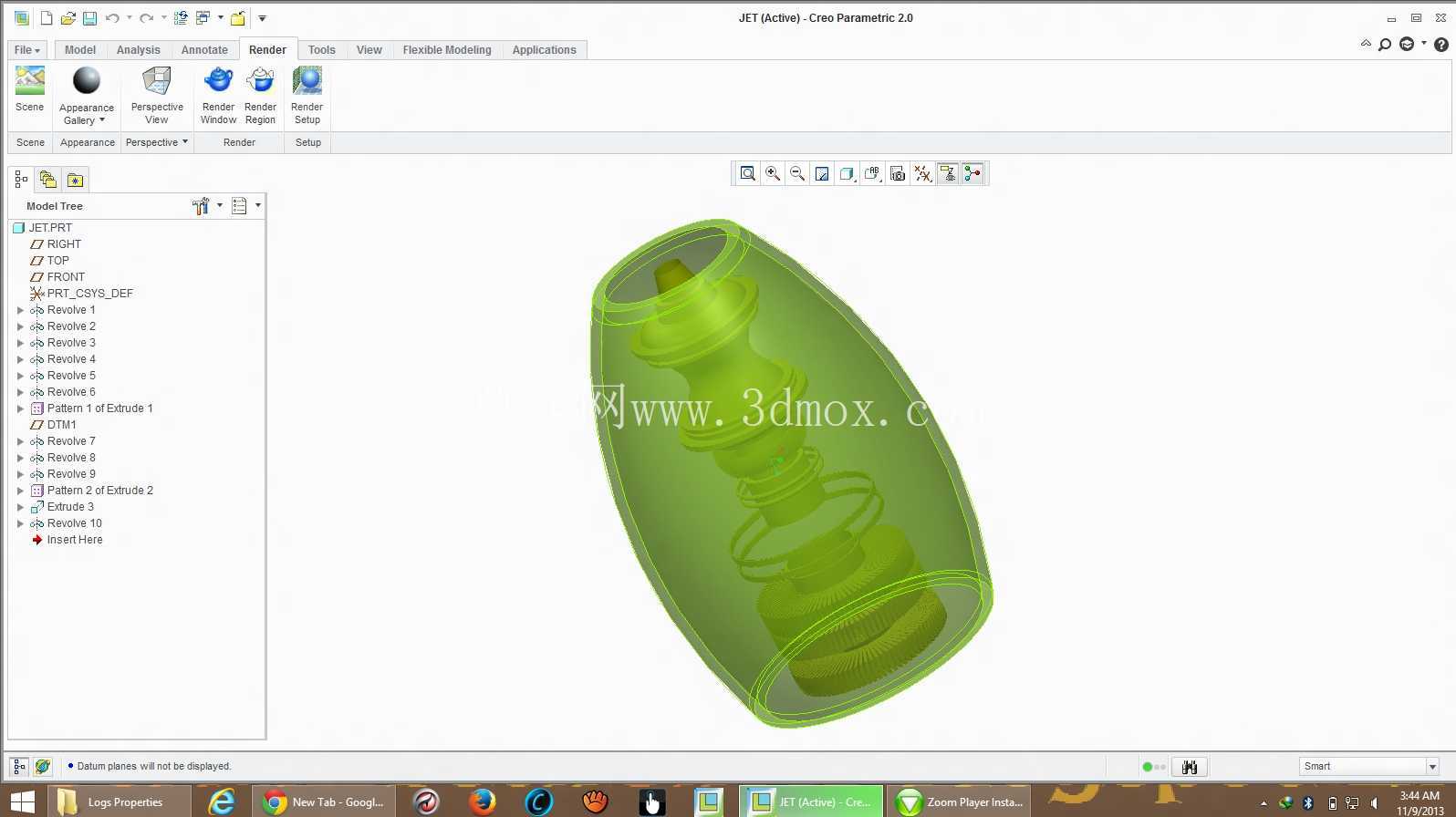

　　从结构设计角度看，这类构件不能只按外观曲面处理，建模时需要同时考虑流道入口、密封贴合面、外部避让空间和装配定位关系。曲面部分承担导流与防护作用，边缘过渡应保持连续，避免出现突变台阶；与阀体连接的区域则需要保证同轴度和端面贴合，否则在受压工况下容易产生偏流、振动或密封不严。模型中可见的罩体形态并非单纯装饰，其包络范围决定了射流扩散角，也影响检修时手指或工具对内部喷嘴的可达性。

　　在实际设备布置中，喷射构件通常位于减压阀出口之后，上游压力经阀瓣节流后降低，介质再通过该构件形成方向明确的流束。若用于气路系统，它可以降低高速气体直接冲击管壁产生的噪声；若用于液路系统，则有助于限制液体飞溅范围，并使下游取样、冲洗或冷却位置更加稳定。设计时应先确认阀门口径、出口螺纹或法兰连接形式，再反推构件入口尺寸；外部长度和最大轮廓宽度需要纳入管线最小安装间距，尤其在密集阀组中，罩体不能与相邻压力表、接头、管夹发生干涉。

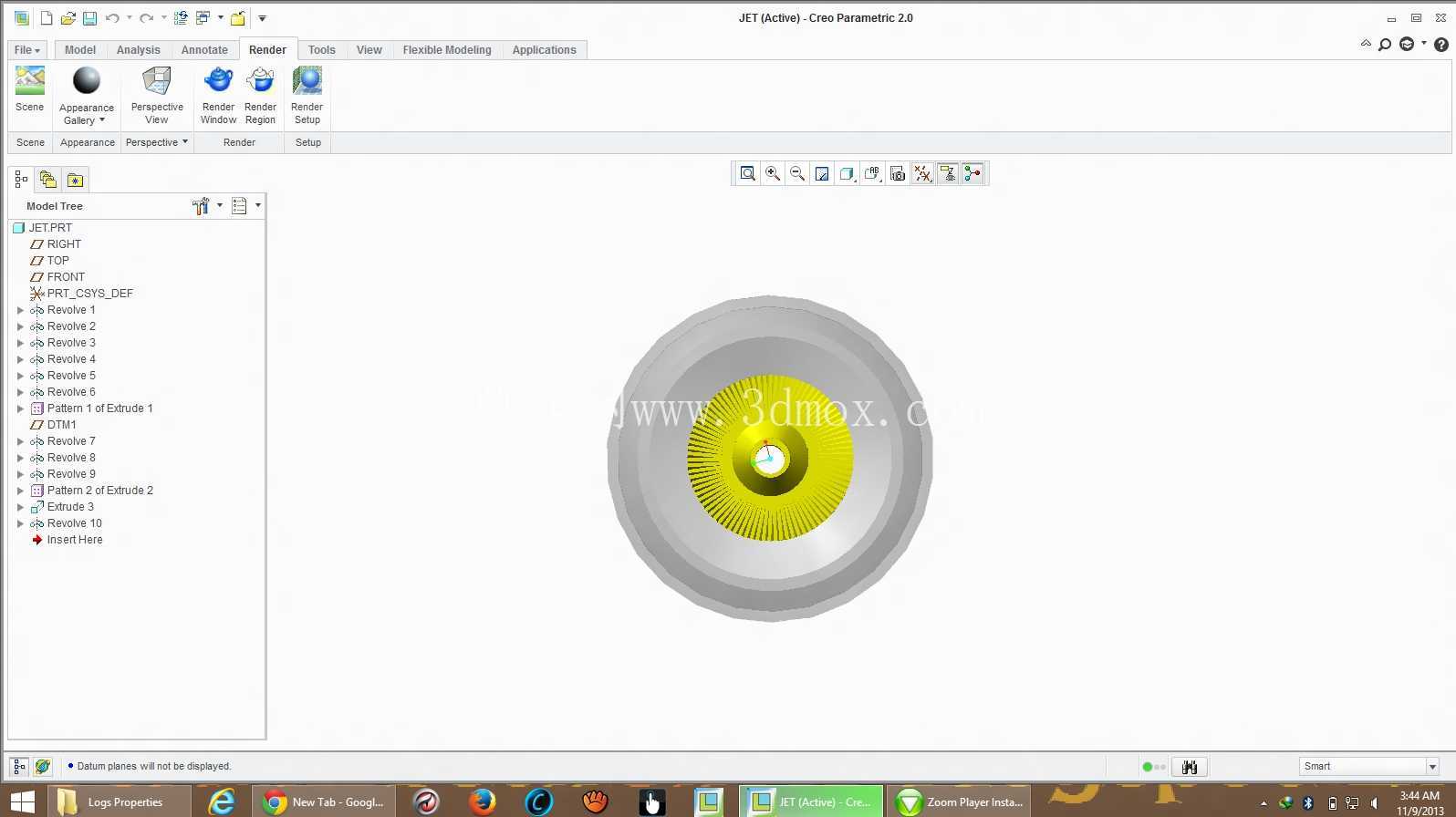

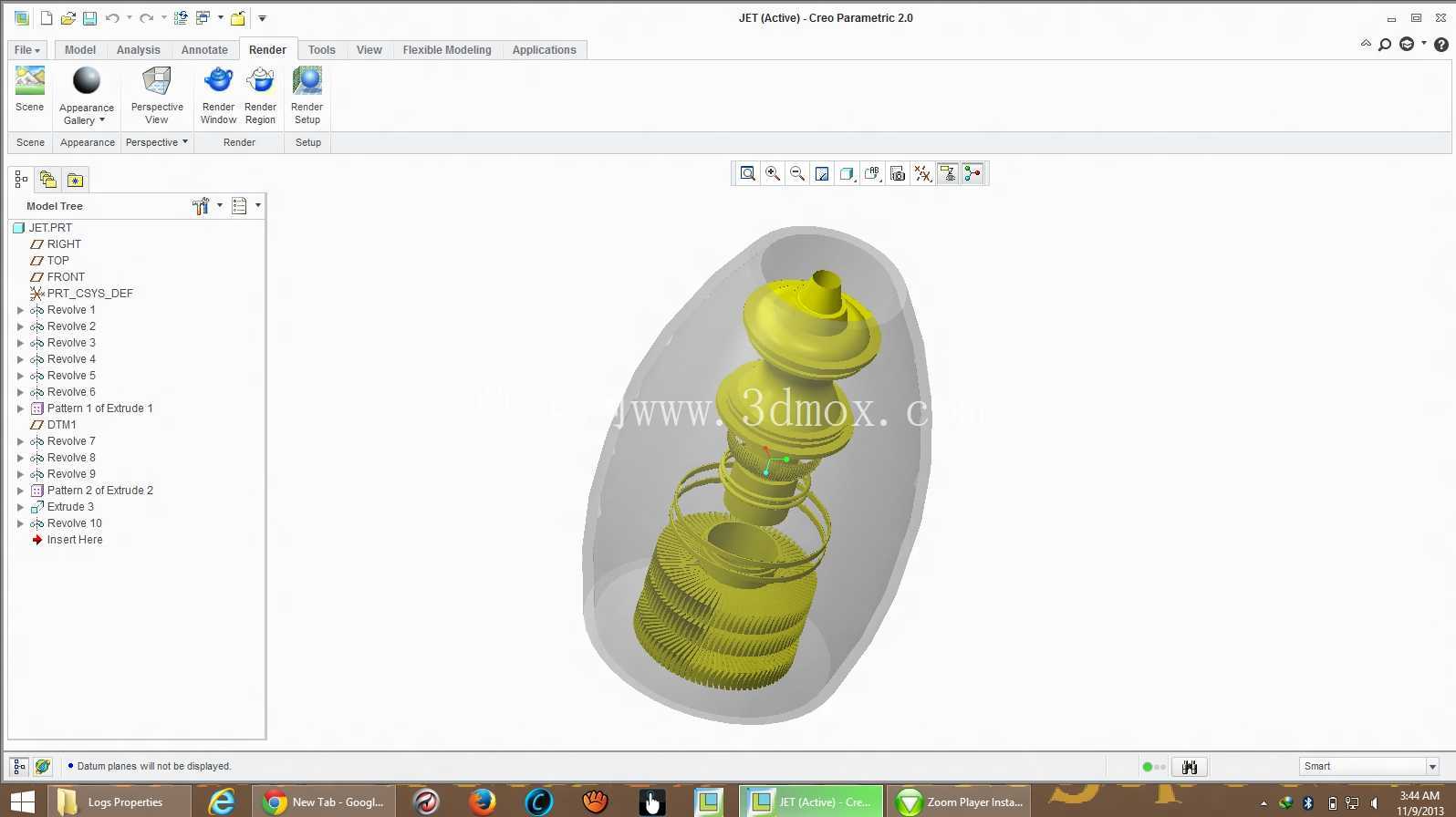

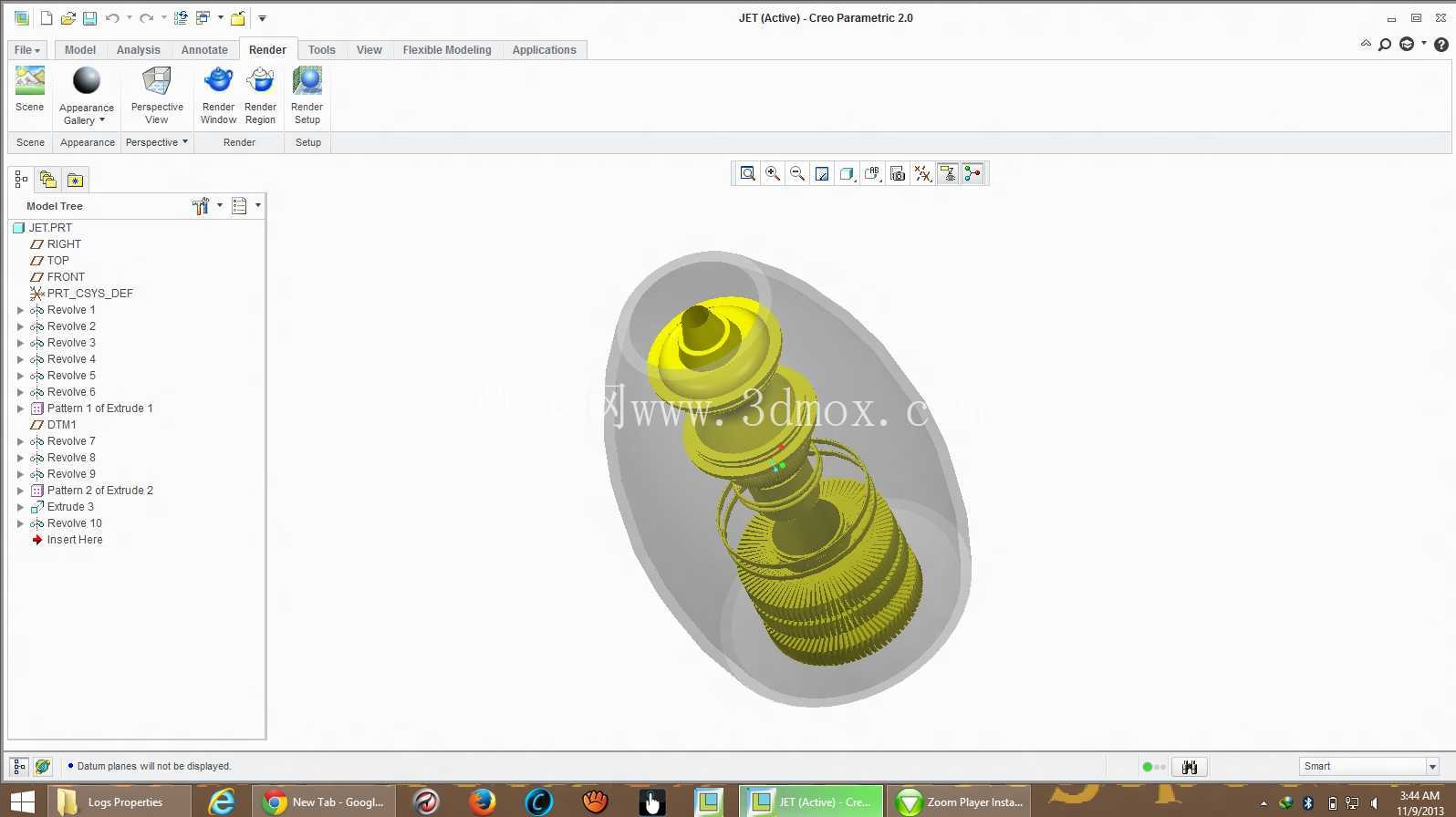

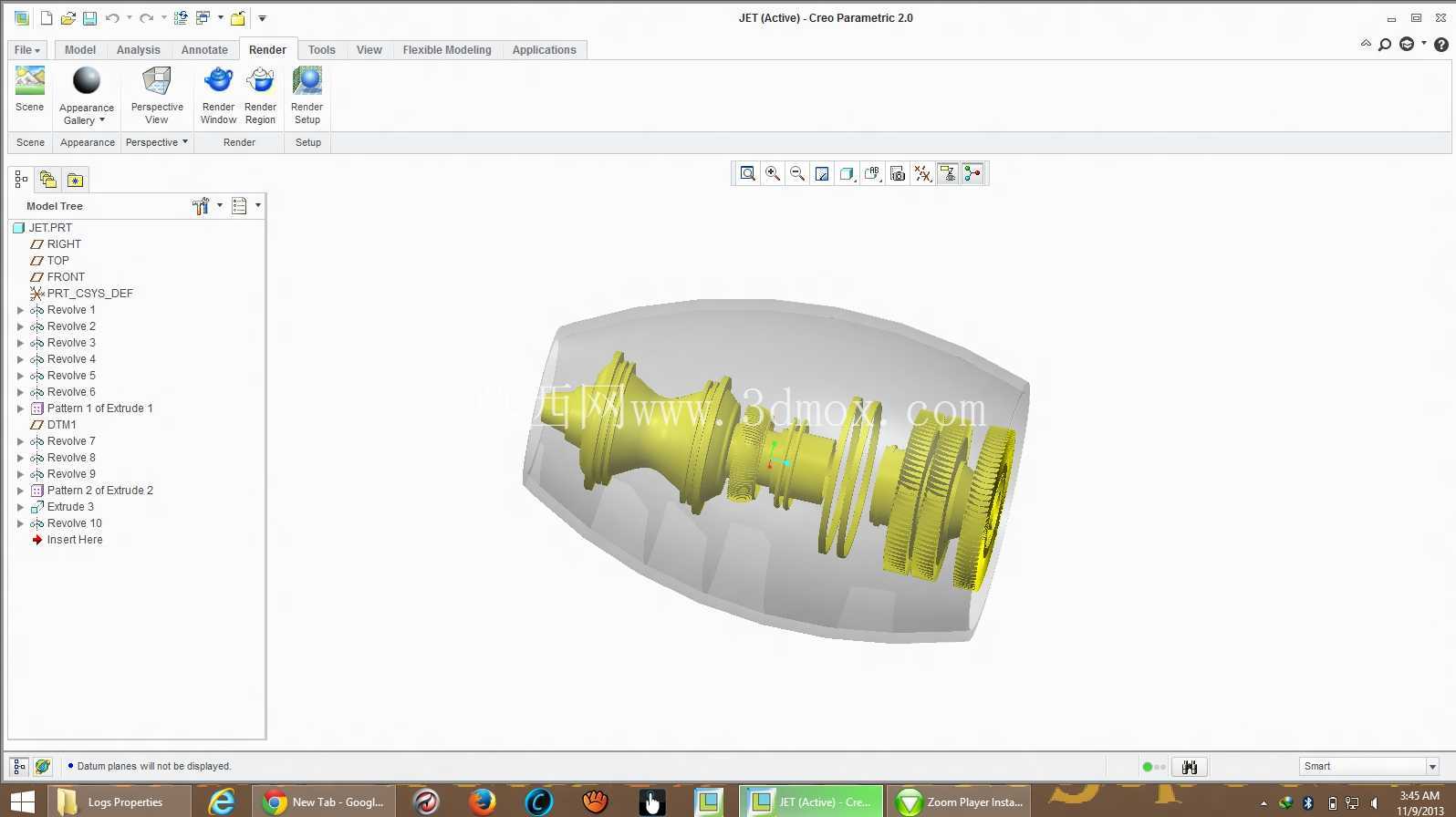

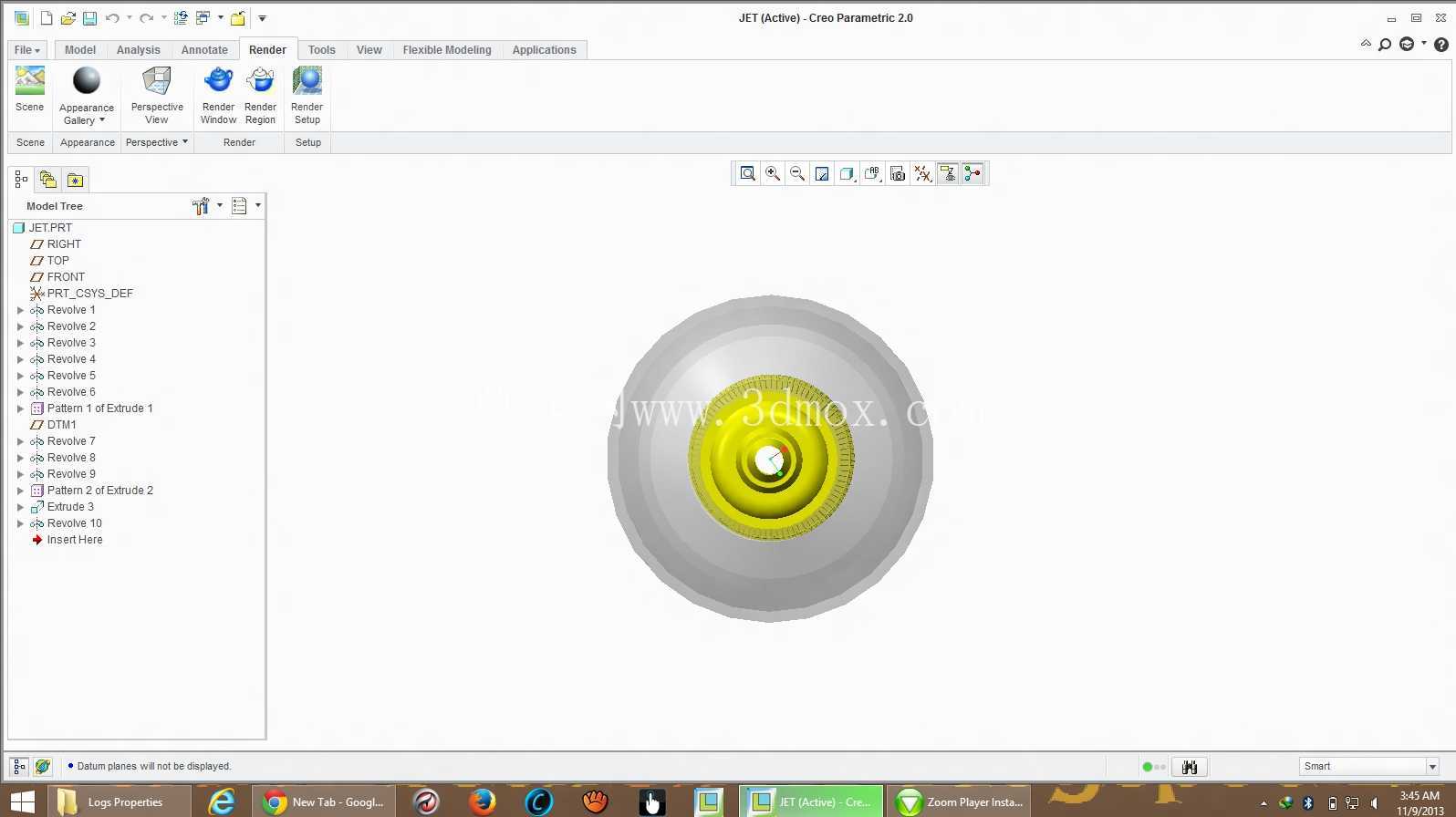

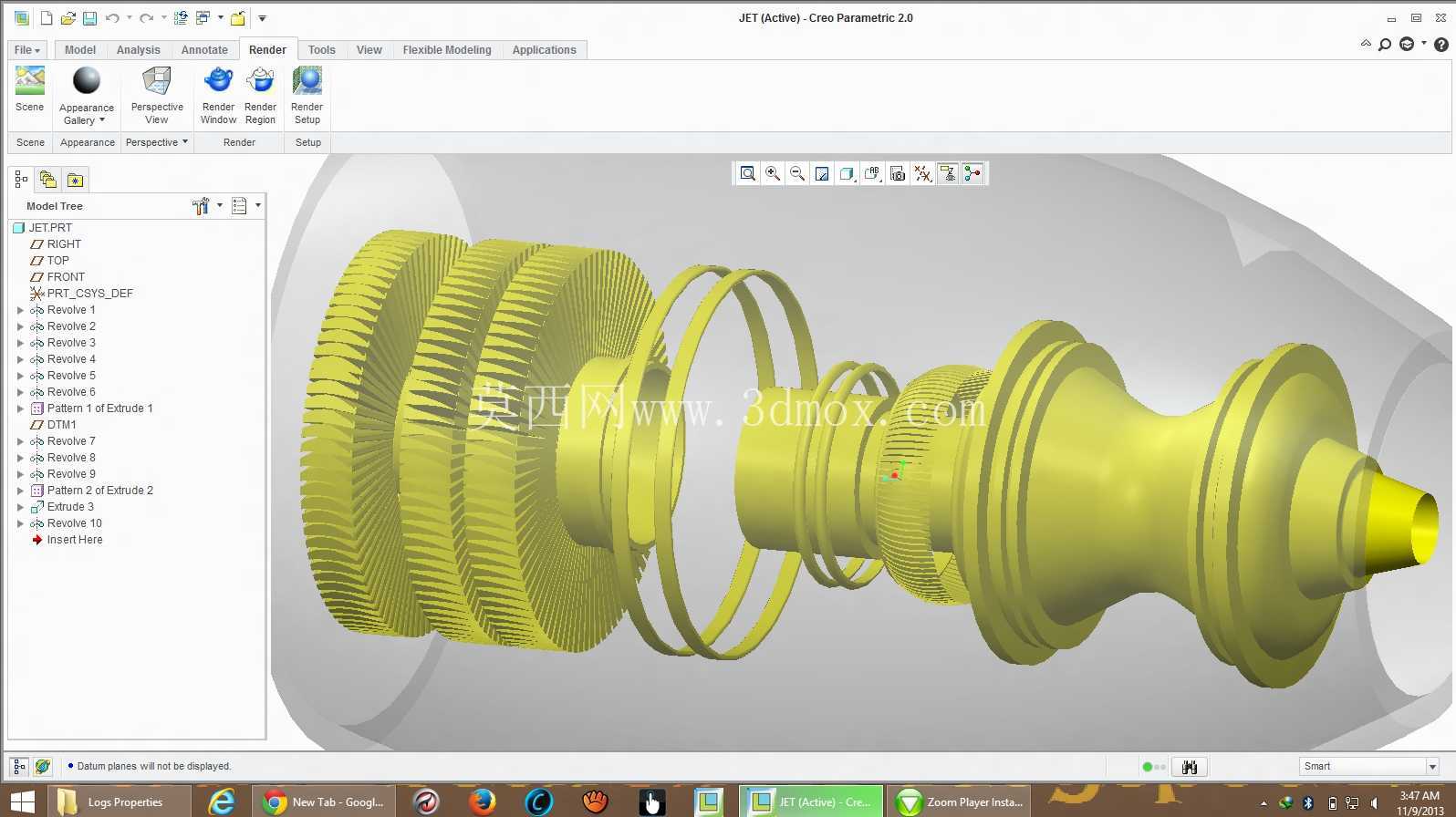

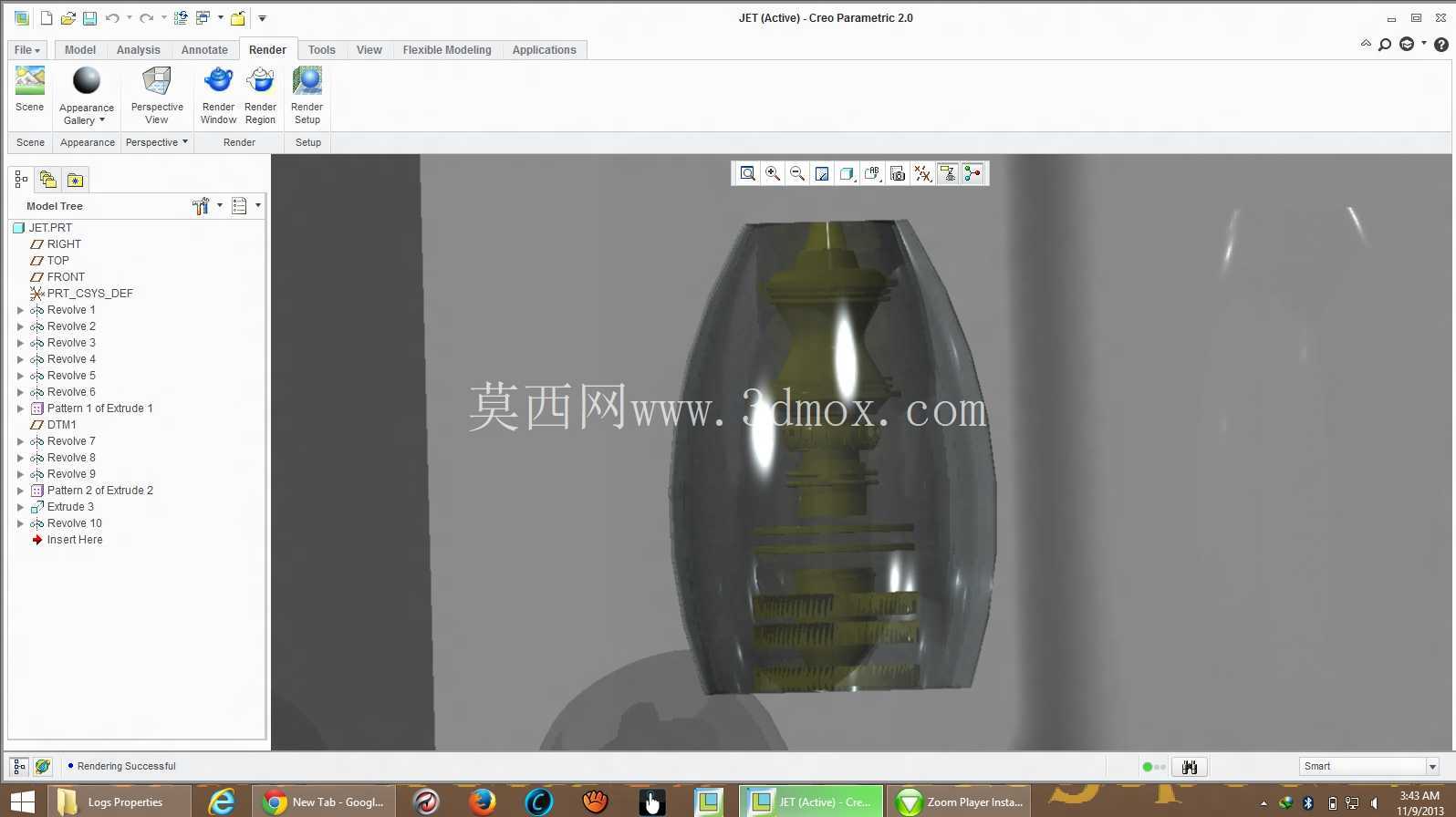

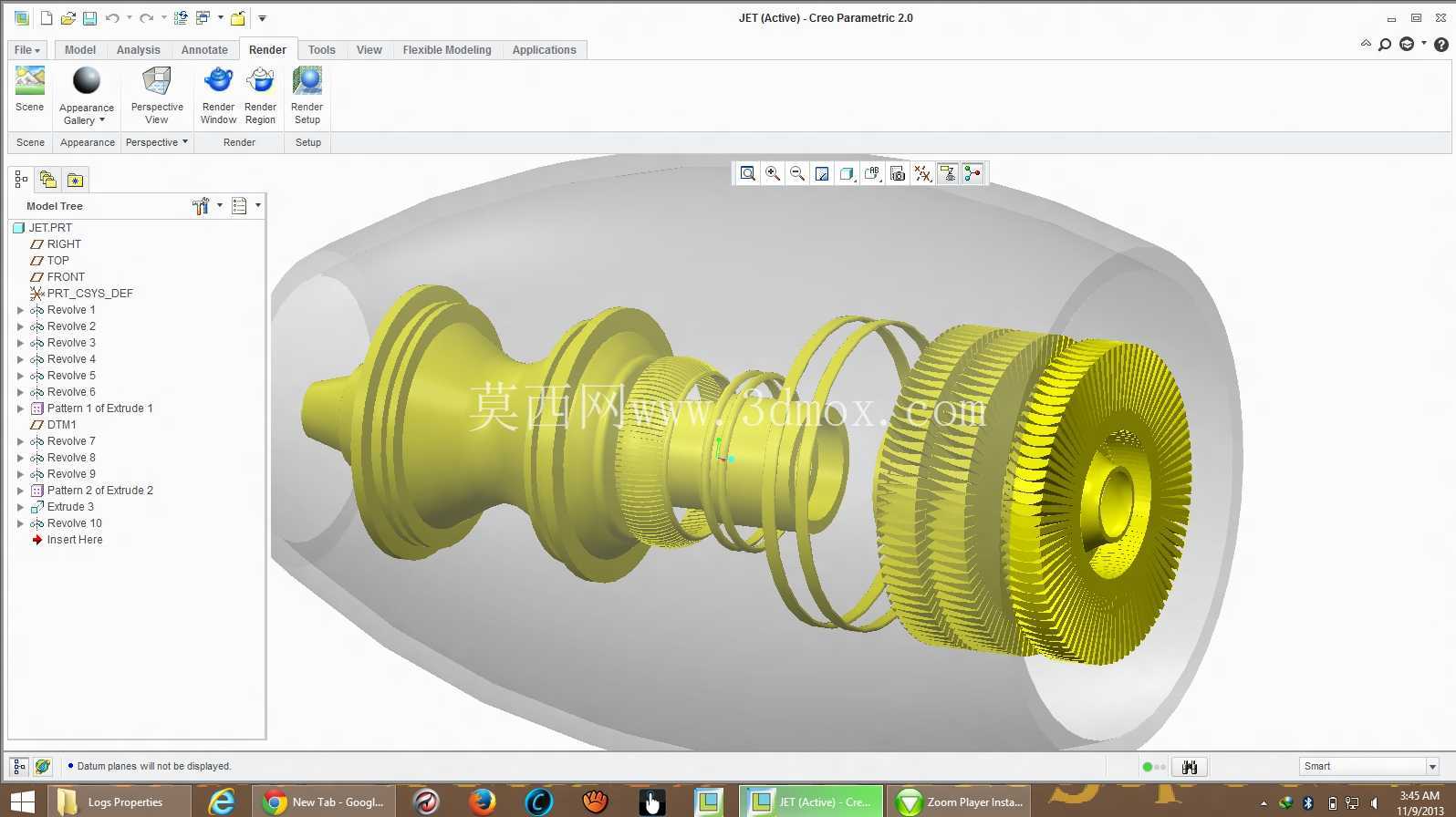

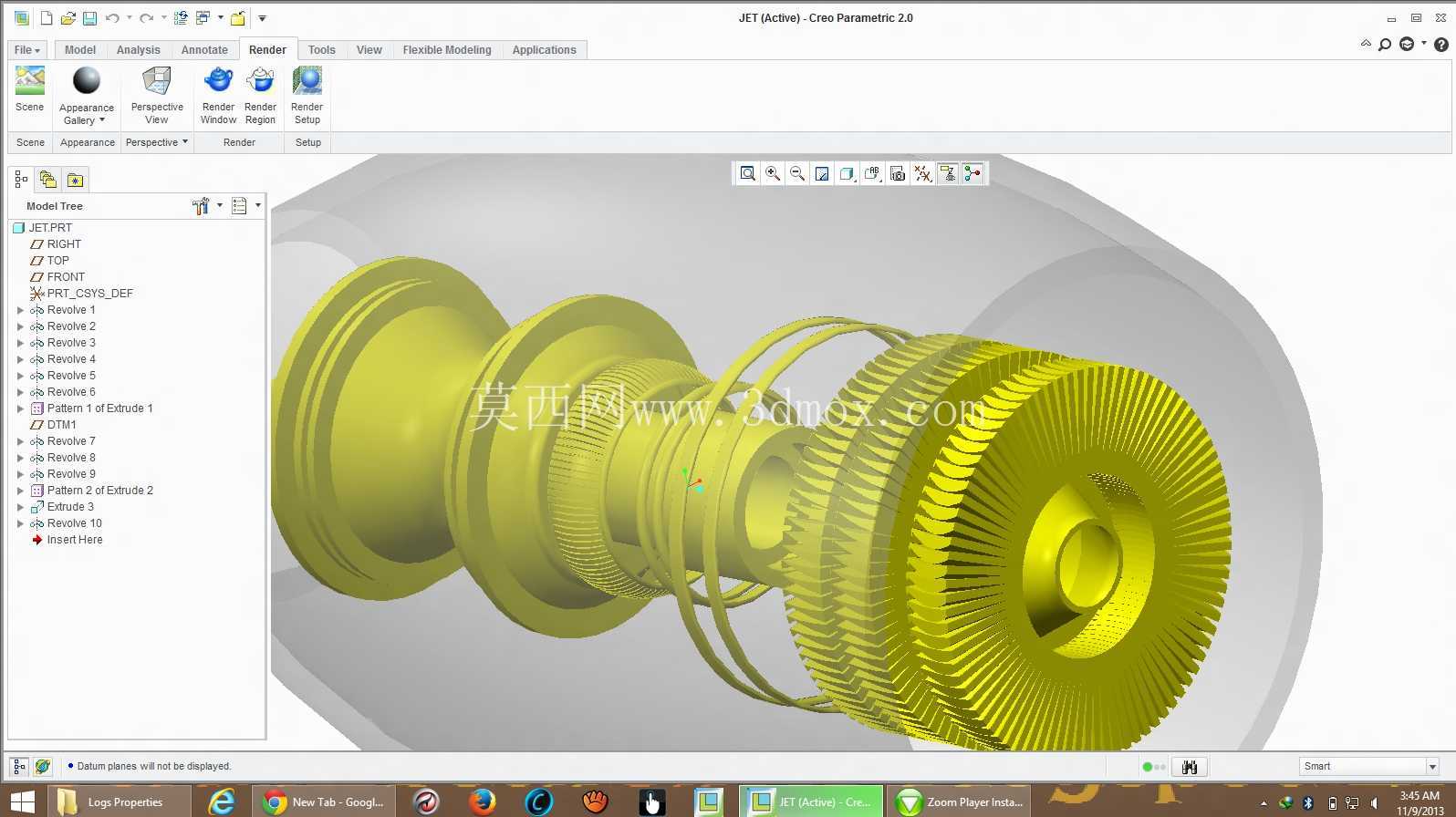

　　建模流程上，可先建立中心轴线和入口基准面，确定喷射方向与安装面的相对位置；随后通过旋转或放样生成主体罩壳，再对入口端面、配合台阶和外缘圆角进行细节处理。曲面壁厚应结合介质压力、材料和加工方式统一考虑，过薄会导致刚性不足，过厚则增加外形尺寸和材料占用。对于需要铸造或注塑成型的方案，还应检查拔模方向、壁厚过渡和根部圆角；对于机加工方案，则要关注刀具可达性和夹持基准。

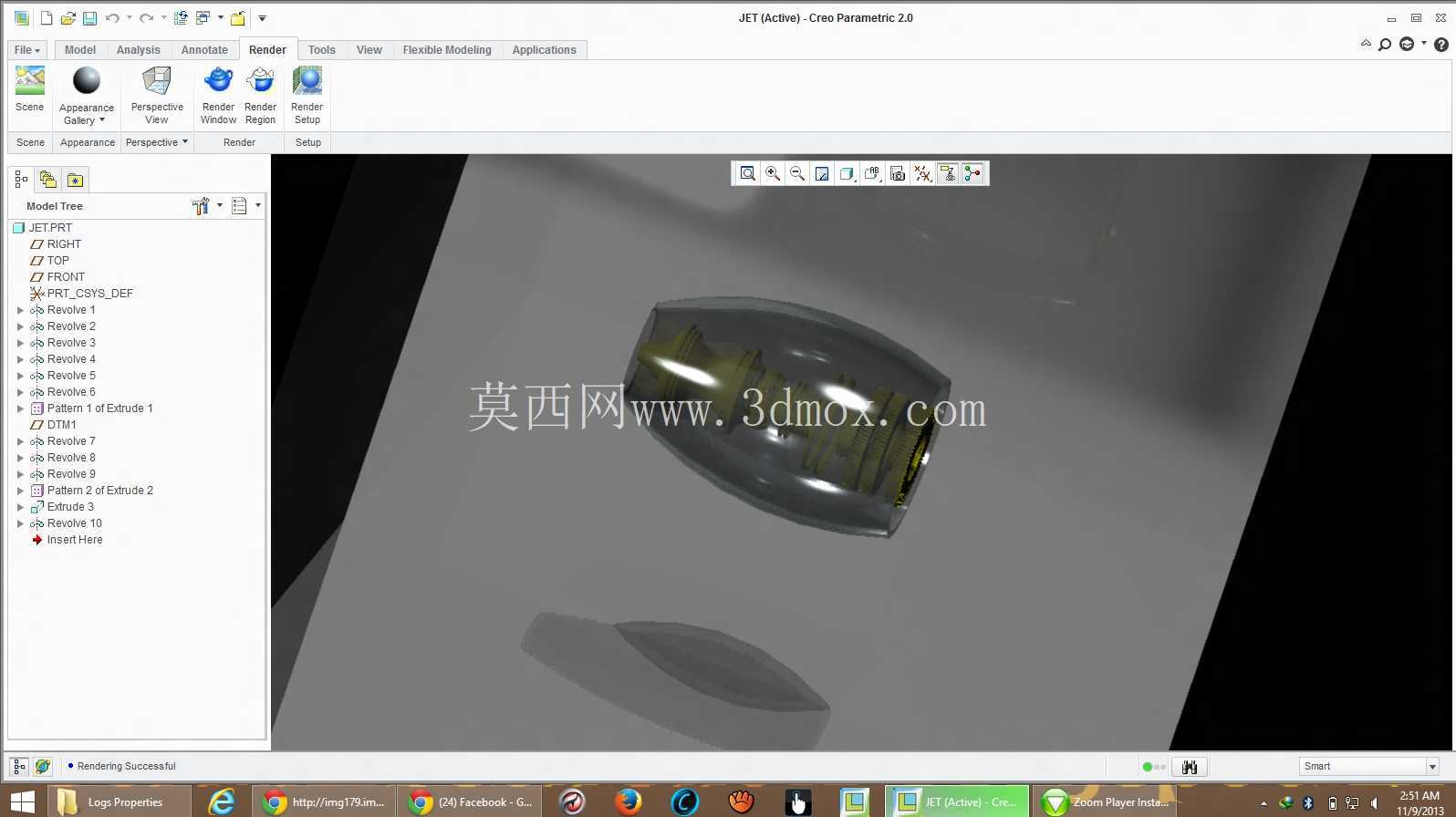

　　装配校核时，除常规干涉检查外，还应保留拆装空间，保证构件能够沿轴线退出，而不受前方管路阻挡。流道方向应与设备维护通道、排液方向或接收装置位置协调，避免喷射口正对电气元件、观察窗或人员操作面。通过把外形曲面、连接边界和下游流场需求同步纳入三维结构，可以使该构件在减压阀系统中兼具导流、防护和稳定输出的作用。
