减压阀配套开口夹紧式管夹支座结构

　　该夹紧支座结构主要面向工业管路系统中减压阀周边的辅助固定场景，在流体控制成套设备、车间工艺管线、小型液压与气动试验台里，这类零件承担把阀件或邻近圆管约束在安装板、支架型材上的作用。现场管路受压力波动、介质冲击和设备振动影响时，若仅靠两端螺纹承托，阀件接口处容易产生附加弯矩，长期运行会带来密封松动、螺纹疲劳等问题；增加一处侧向夹持支撑后，可把管路横向位移限制在很小范围内，让阀件受力更接近设计假定状态。

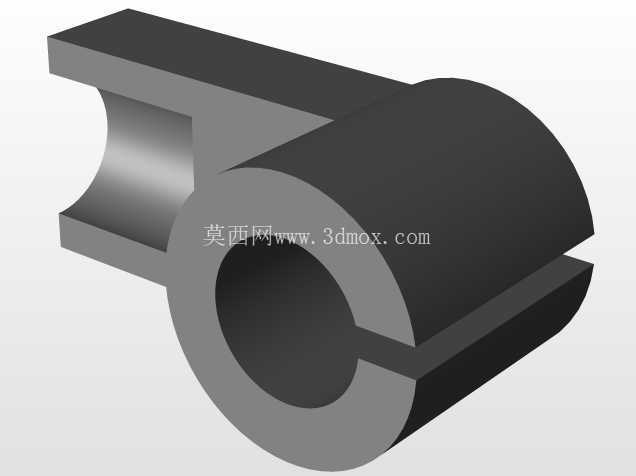

　　从结构上看，零件主体由带轴向开槽的圆筒夹持段和侧向伸出的安装耳板组成。圆筒内孔用于包覆圆管或阀体外圆，开槽使夹持区具备弹性变形能力，锁紧时两侧收口即可抱紧被连接件，不需要在管子上加工台阶或焊接凸缘，装拆维护比较方便。耳板与圆筒外壁连成一体，板上可布置螺栓孔、焊接面或卡扣特征，用于把整个夹持件固定到机架、面板或相邻构件上。圆筒端部和开槽根部保留了较厚的实体区域，目的是降低收口时根部应力集中，避免反复拆装后出现裂纹。

　　建模时需要优先控制内孔直径、开槽宽度、圆筒有效包覆长度和耳板孔位这几组边界尺寸。内孔与被夹外圆之间通常取较小间隙，间隙过大会削弱抱紧力并造成压伤不均；包覆长度则要兼顾夹持稳定性和空间占用，太短会使接触压强集中，太长又会增加外形尺寸并干涉相邻接头。耳板厚度和孔边距应按锁紧螺栓的预紧力校核，保证拧紧过程中板件不发生明显翘曲。若用于表面敏感的铜管或铝管，还可在内孔面增加橡胶衬套或加工浅槽，以提高摩擦并保护管壁。

　　安装方向上，开槽位置宜避开主要振动载荷的反复开合方向，耳板贴合面应与支撑面保持平整接触。三维设计中可把圆筒、开槽和耳板作为连续实体处理，重点检查开槽根部圆角、内孔过渡区以及耳板连接处的壁厚；装配验证时则需模拟螺栓锁紧后的收口量，确认内孔能够均匀贴合并留有足够变形余量。这样形成的夹持支座结构简单、加工方式灵活，既可采用型材切削、铸件精加工，也适合小批量钣金焊接后修配，能够为减压阀及邻近管路提供稳定、可拆卸的中间支撑。
