5毫米规格带金属安装座LED指示灯结构模型

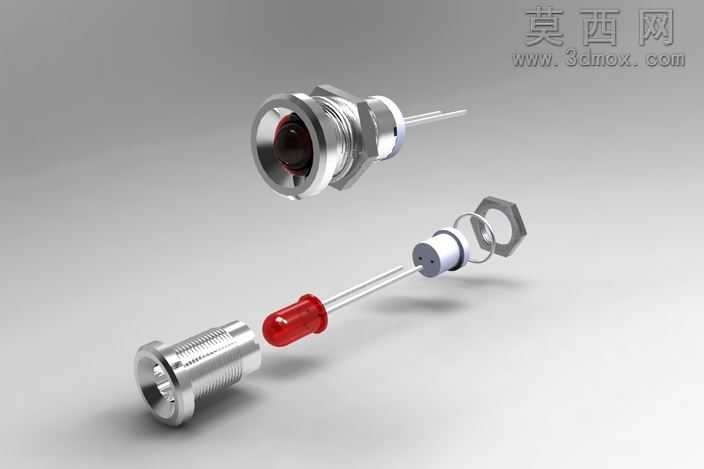

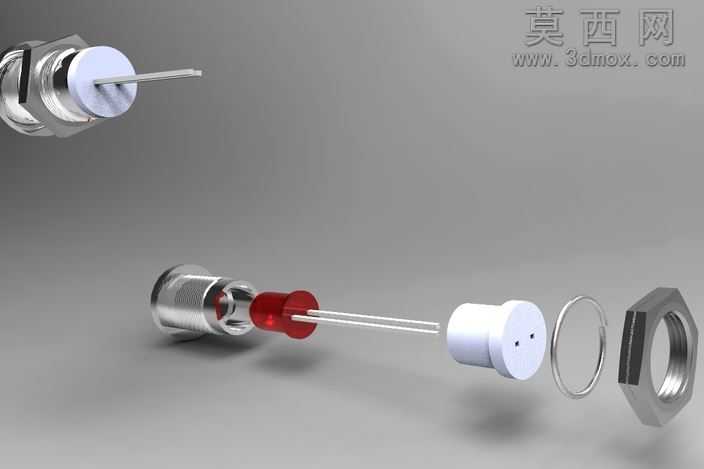

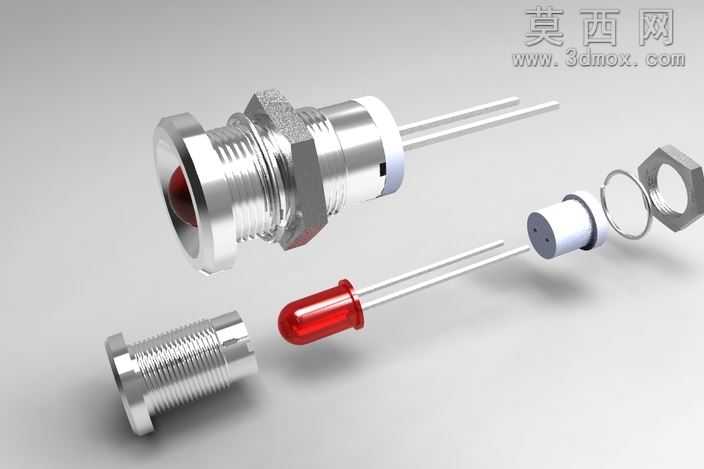

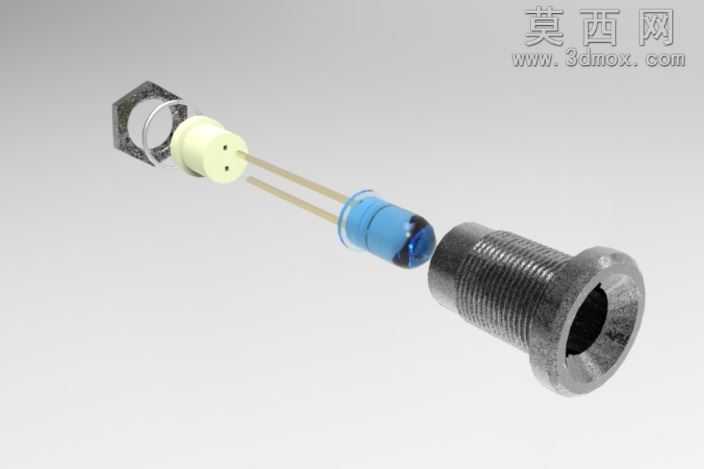

本模型围绕5mm规格带金属安装座的LED指示灯组件展开三维建模设计，完整还原了该类小型指示元器件的全套装配结构，建模过程中严格遵循实物的尺寸比例与装配逻辑，将整套组件拆分为金属外螺纹安装座、六角锁紧螺母、复位弹簧、绝缘内隔套、5mm红发红发光二极管灯珠五个独立可拆分的零部件，每个零部件均按照实际生产的公差标准进行参数化绘制。建模阶段首先以金属安装座为基准件，绘制出外螺纹段、前端透光沉孔、后端引脚让位槽的细节结构，对金属件表面的车削纹理、六角螺母的棱角边缘做了精细化处理，避免模型出现生硬的直角锐边；随后依次完成弹簧的螺旋扫描建模、绝缘内隔套的柱体与引脚孔结构绘制、灯珠的环氧树脂椭球形发光头与两根平行直插引脚的结构搭建，所有零部件的装配间隙均按照实际装配要求预留，可实现虚拟装配下的无干涉配合。材质渲染阶段针对不同部件的物理特性做了区分设置：金属安装座与六角螺母采用镀铬金属材质，调整反射参数还原五金件的亮面金属光泽，同时在边角处添加轻微的磨损质感提升真实度；复位弹簧采用哑光镀锌金属材质，弱化反射强度以区分不同金属部件；绝缘内隔套采用哑光白色工程塑料材质，添加细微的磨砂颗粒质感模拟塑料注塑件的表面效果；LED灯珠的发光头采用半透明红色环氧树脂材质，设置合适的透光率与次表面散射参数，还原红光灯珠通透的视觉效果，引脚部分采用镀锡金属材质，还原直插元件引脚的银亮金属质感。设计过程中充分考虑了该类指示灯的实际使用场景，金属安装座的螺纹规格、灯珠引脚的间距、弹簧的压缩行程均参考行业通用标准设置，既完整展现了面板安装式LED指示灯的内部装配逻辑，也可用于电子设备面板布局的可视化演示、元器件装配教学等场景，模型结构严谨，细节还原度高，各部件可单独导出用于工程参考或二次设计。
