Arduino Uno开源控制板三维结构模型

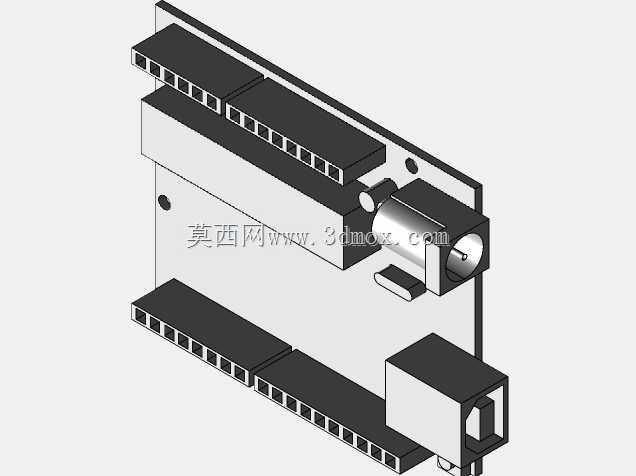

　　做嵌入式开发配套的机械结构设计时，经常会遇到需要把Arduino Uno控制板集成进设备壳体的场景，这时候精准的三维结构模型能省去大量反复测量核对的时间，避免安装时出现干涉、接口对位不准的问题。这个模型完整还原了Uno板的实体结构，从板载的排针布局、USB接口的突出尺寸，到直流电源座的安装位置、板身四个固定孔的孔位坐标都做了精准复刻，能直接导入装配体做干涉检查。

　　实际项目里，不少小型自动化检测装置、教学演示实验台、创客类智能设备都会选用Uno作为核心控制载体，设计配套外壳、安装支架的时候，不需要拿着实物反复测绘，直接调用这个模型就能确定安装边界。模型里还原了板身的整体厚度，包括排针的插装高度、USB接口的外伸长度，设计外壳开孔的时候可以直接参考对应位置的尺寸，不会出现做好的外壳插不上USB线、排针被壳体挡住的问题。

　　从设计还原度来看，这个模型区分了PCB基板、排针座、金属接口、板载接口模块的不同结构特征，装配的时候可以直接匹配对应的安装工位，比如固定孔的孔径适配常用的M3铜柱，安装时的预留间隙也和实物一致，不需要额外调整孔位坐标。做设备内部走线规划的时候，也能参考模型上的接口位置，提前规划电源、信号线的走线路径，避免装配时线材和其他机械结构产生挤压。

　　不少做教学实训设备的厂商在设计实验台面板时，也会用到这类精准的控制板模型，提前在面板上预留好控制板的嵌入槽、接口过孔，加工出来的面板不需要二次修配就能直接把控制板装进去，大幅缩短样机调试的周期。对于做3D打印定制外壳的从业者来说，这个模型的外形尺寸精度足够支撑外壳的参数化设计，不管是做卡扣式安装还是螺丝固定式的外壳，都能直接提取模型的轮廓尺寸做壳体的内腔设计，不用反复打印样件测试适配度。

　　模型同时还原了板上各个接口的朝向和突出高度，设计设备内部结构的时候，可以提前预留出插接线材的操作空间，不会出现设备组装完成后，接线位置被其他结构挡住、没法插拔线材的问题。在做整机的重量配平计算时，也能参考模型还原的板件重量参数，提前评估控制板部分对整机重心的影响，尤其是做小型移动式智能设备的时候，内部元件的布局位置会直接影响设备的运行稳定性，精准的三维模型能在设计阶段就完成布局优化，减少后期样机整改的工作量。
