公制螺纹六角薄型紧固螺母结构

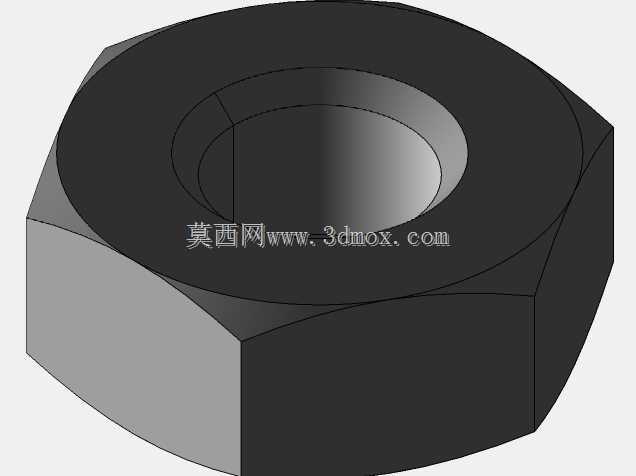

　　这款薄型六角螺母的三维结构，完全围绕公制标准螺纹的紧固需求搭建，在常规六角螺母的基础上压缩了轴向厚度，适配安装空间受限的紧凑装配场景。从实际工程应用来看，这类薄螺母常作为副螺母配合标准厚度螺母使用，在振动工况下形成双螺母锁止结构，抵消螺纹副之间的轴向窜动间隙，也可单独用于被连接件厚度较薄、不需要过高螺纹啮合长度的轻载紧固场合，在仪器仪表、阀门组件、小型机电设备的装配环节中十分常见。设计过程中优先保证内螺纹的完整啮合行程，六角对边尺寸严格遵循公制紧固件的通用公差要求，确保标准扳手、套筒能够顺利卡合施力，不会因为厚度减薄就出现棱边强度不足、拧动时崩边滑棱的问题。

　　外形上采用正六角棱柱外形，六个受力面的平面度公差控制在合理范围，相邻面的夹角严格保持120度，保证拧动过程中受力均匀，不会出现偏载导致的螺纹歪斜。安装边界方面，螺母的轴向厚度比同规格标准螺母减少近三分之一，对应的安装沉孔深度可以同步缩减，在布置密集阀组、仪表安装支架这类空间局促的位置时，不会因为螺母轴向尺寸过长干涉周边管路或元器件。内螺纹的牙型角严格遵循公制螺纹60度标准，牙距匹配对应公称直径的粗牙或细牙规格，螺纹小径、中径的公差带选用常用的6H级，能够和对应精度等级的外螺纹顺畅旋合，不会出现卡滞或配合间隙过大的问题。

　　结构上没有额外的防松垫圈集成、自锁嵌件等附加结构，完全依靠螺纹副的摩擦力以及和被连接件的端面接触实现紧固，端面的平面度保证压紧时受力均匀，不会出现局部压应力过大损伤被连接件表面的情况。在做三维建模时，这类零件需要重点注意六角棱边的倒角处理，两端面的内孔口都做了适配的引导倒角，既方便螺纹旋入时的对中，也能去除加工后的锐边毛刺，避免装配时划伤操作人员或破坏配套零件的表面涂层。

　　从选型适配的角度看，这类薄螺母不能用于重载拉压的主受力连接位置，更多是作为空间受限场景下的紧固补充，或是双螺母锁止结构中的锁紧件使用，建模时还原的尺寸公差完全匹配实际加工要求，能够直接用于装配干涉检查、装配工艺模拟的环节，帮助设计人员提前预判紧凑空间内的紧固件布置是否合理，避免实际装配时出现扳手操作空间不足、螺母和周边零件干涉的问题。
