雪碧款波纹边金属饮料瓶盖结构设计

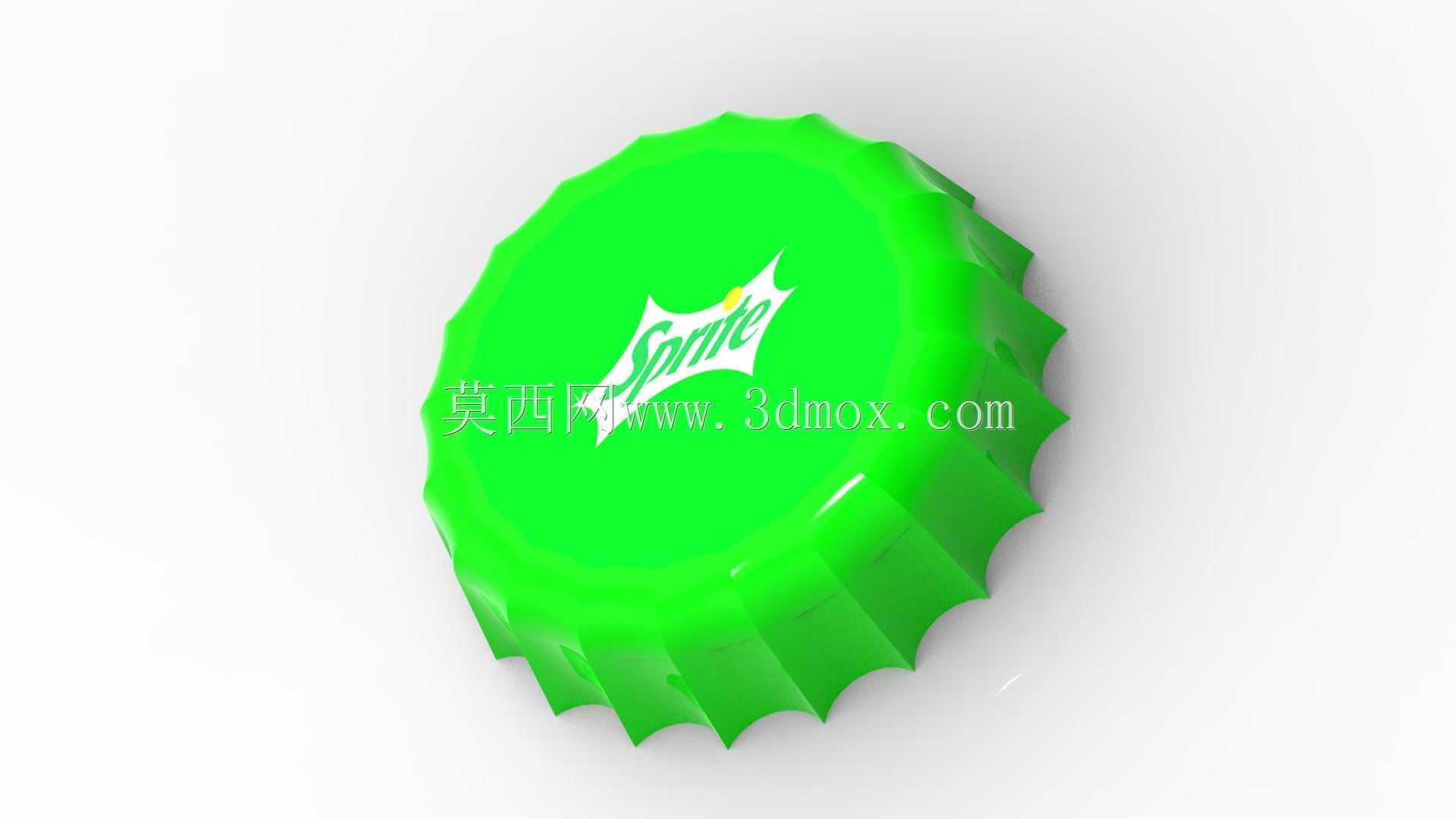

　　日常接触的碳酸饮料瓶盖，看似是不起眼的小零件，实则在包装密封链路里承担着核心作用，直接关系到内容物的保质期、运输安全性与消费者开瓶的使用体验。这款带品牌标识的绿色波纹边瓶盖，是针对含气饮料的密封需求做的专项结构设计，建模时首先要匹配标准玻璃瓶口的安装边界，常规28mm口径的汽水瓶口，瓶盖的内径公差要控制在0.1mm以内，过松会导致运输过程中漏气泄压，过紧则会出现压盖工序卡料、消费者开瓶费力的问题。

　　瓶盖边缘的21个锯齿状波纹压边，不是单纯的装饰造型，是压盖机封口时的咬合受力点，每个齿的倾斜角度、齿根圆角都经过反复校核，既要保证压合后齿形能牢牢卡在瓶口的锁合环下方，承受住瓶内4倍左右的二氧化碳内压不松脱，还要让消费者拧动时，齿形能顺着施力方向逐步脱开，不会出现滑牙、断齿的情况。瓶盖顶面的品牌标识区域做了微凹的沉台设计，印刷标识时能让油墨附着更均匀，避免运输堆叠过程中顶面摩擦导致标识磨损脱落，同时沉台的边缘做了0.3mm的圆角过渡，不会在堆叠时刮伤相邻瓶身的标签。从功能特性来看，这类瓶盖内部需要配套密封垫片，建模时特意预留了0.8mm的垫片安装槽，槽内的环形凸筋能在压合后咬住垫片，避免垫片在瓶内压力作用下移位，保证密封的可靠性。

　　在饮料灌装生产线的应用场景里，这类瓶盖要适配高速压盖机的送料轨道，所以瓶盖的外圆圆柱度误差不能超过0.05mm，否则会在送料过程中出现卡盖、反盖的情况，影响整线的生产效率。设计过程中还考虑了消费者的使用细节，瓶盖侧面的滚花（也就是波纹边）的齿高控制在1.2mm，既不会因为齿太浅导致手滑拧不动，也不会因为齿太尖锐划伤手部，拧动的扭矩控制在1.2-1.8N·m区间，符合普通消费者的手部施力习惯。另外，瓶盖的整体高度控制在6.5mm，在满足锁合强度、垫片安装空间的前提下，尽可能压缩高度尺寸，既能减少原材料的消耗，也能降低包装堆叠后的整体仓储体积，提升运输装载效率。

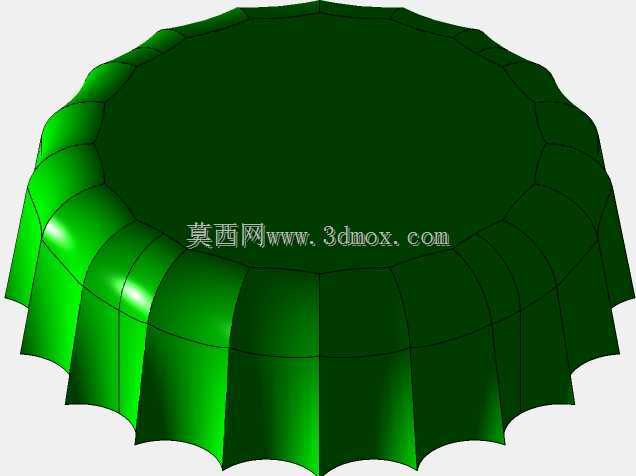

　　建模时对每个齿形做了阵列参数化设计，调整齿数、齿形角度时可以直接驱动参数修改，不需要重复绘制单个齿的轮廓，方便后续适配不同口径、不同瓶型的密封需求，也能快速对接模具开模的加工需求，避免建模特征过多导致的文件冗余，给后续的结构仿真、模具加工留出足够的调整空间。
