涡轮增压器核心转子组件结构设计

项目分类:通用机械零部件 发布时间:2024-11-27 ID:813616
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计
  • 涡轮增压器核心转子组件结构设计

  这套涡轮增压器内部转子组件,是车用及工业动力增压系统里的核心做功部件,日常在小排量燃油车动力升级、工程机械柴油发动机功率提升、固定式发电机组动力优化等场景中广泛应用,核心作用是利用发动机排出的废气惯性冲力推动涡轮端叶轮旋转,同轴带动压气机端叶轮压缩进入气缸的空气,提升进气密度,让发动机在同等排量下输出更高的功率与扭矩,同时优化燃油燃烧效率,降低尾气排放中的颗粒物含量。

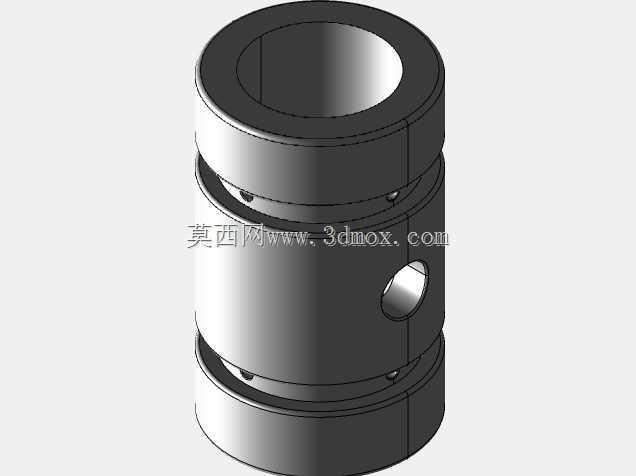

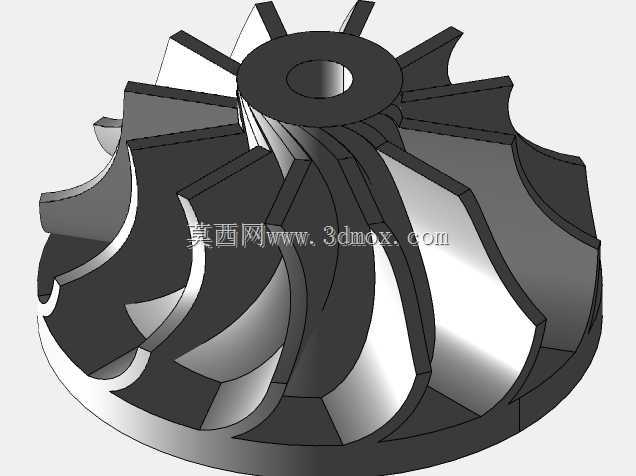

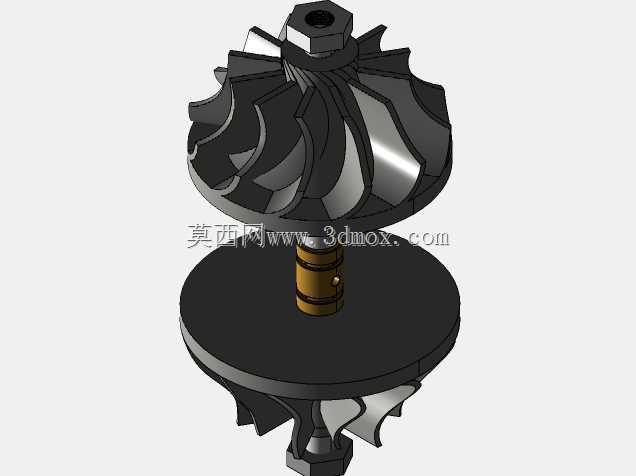

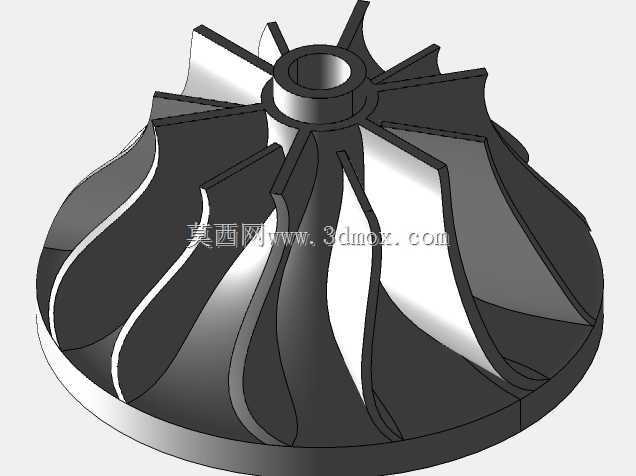

  从结构设计逻辑来看,整套组件采用同轴双叶轮布局,两端分别为废气驱动侧的涡轮叶轮与进气压缩侧的压气机叶轮,中间通过高强度合金轴连接,轴颈位置配套轴颈轴承做径向支撑,轴端设置定位结构限制轴向窜动。设计过程中首先要匹配发动机的排气流量特性,确定叶轮的叶片数量、叶型扭转角度与流道曲率,涡轮端叶片采用耐高温合金材质适配排气端的高温工作环境,压气机端叶片侧重气动效率优化,减少进气过程中的气流损失。

  安装边界方面,整套转子组件的轴向尺寸需要匹配增压器壳体的中间轴承座安装腔长度,轴颈直径与轴承内孔采用间隙配合,配合公差控制在微米级以保证高速转动下的油膜形成,两端叶轮的外圆直径要与壳体的蜗壳流道内径预留合理的转动间隙,避免高速运转时叶轮与壳体发生刮蹭,同时还要控制整套转子的动平衡精度,在每分钟十几万转的工作转速下,剩余不平衡量需要控制在毫克厘米级别,避免运转过程中出现振动超标、轴承过早磨损的问题。

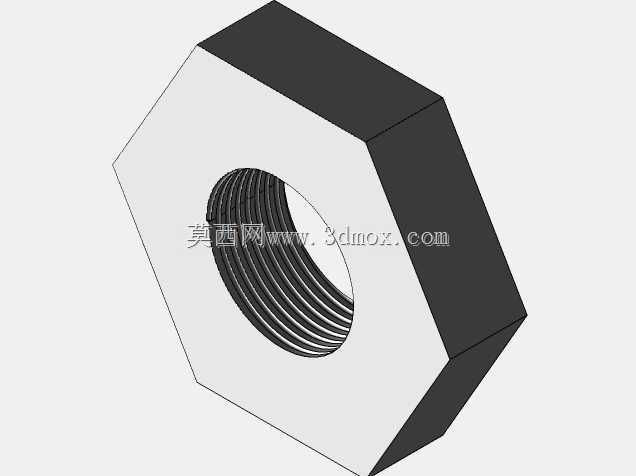

  实际建模过程中,叶片部分采用曲面放样结合阵列的方式完成,要保证每个叶片的型面精度一致,轴与轴承的配合面做圆柱度约束,轴端的锁紧螺母结构要考虑防松设计,匹配高速转动下的载荷特性,整套组件的装配关系完全还原实际增压器的装配顺序,可直接用于增压器结构教学、转子动力学仿真分析、零部件选型参考等场景,帮助设计人员快速理解涡轮增压器核心部件的配合逻辑与结构特点,在做增压器匹配设计时可以直接参考相关结构尺寸做适配调整,减少前期方案设计的重复建模工作量。
