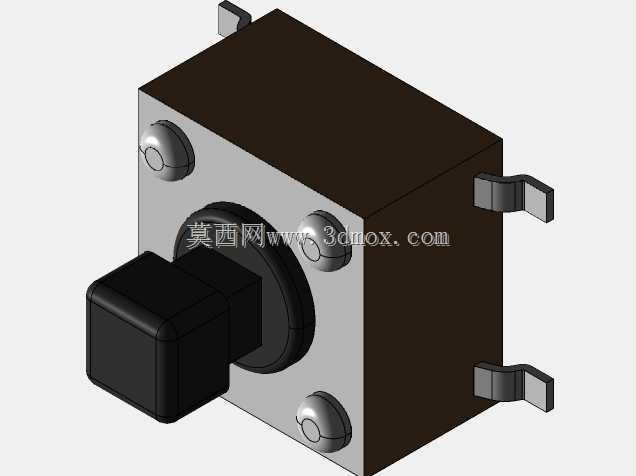

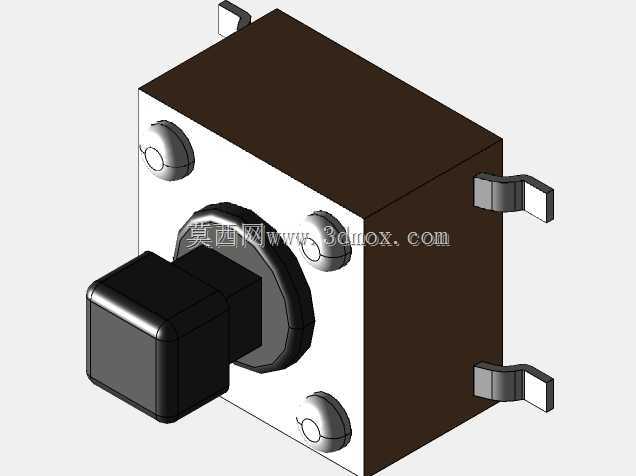

贴片式轻触开关电子元件三维结构

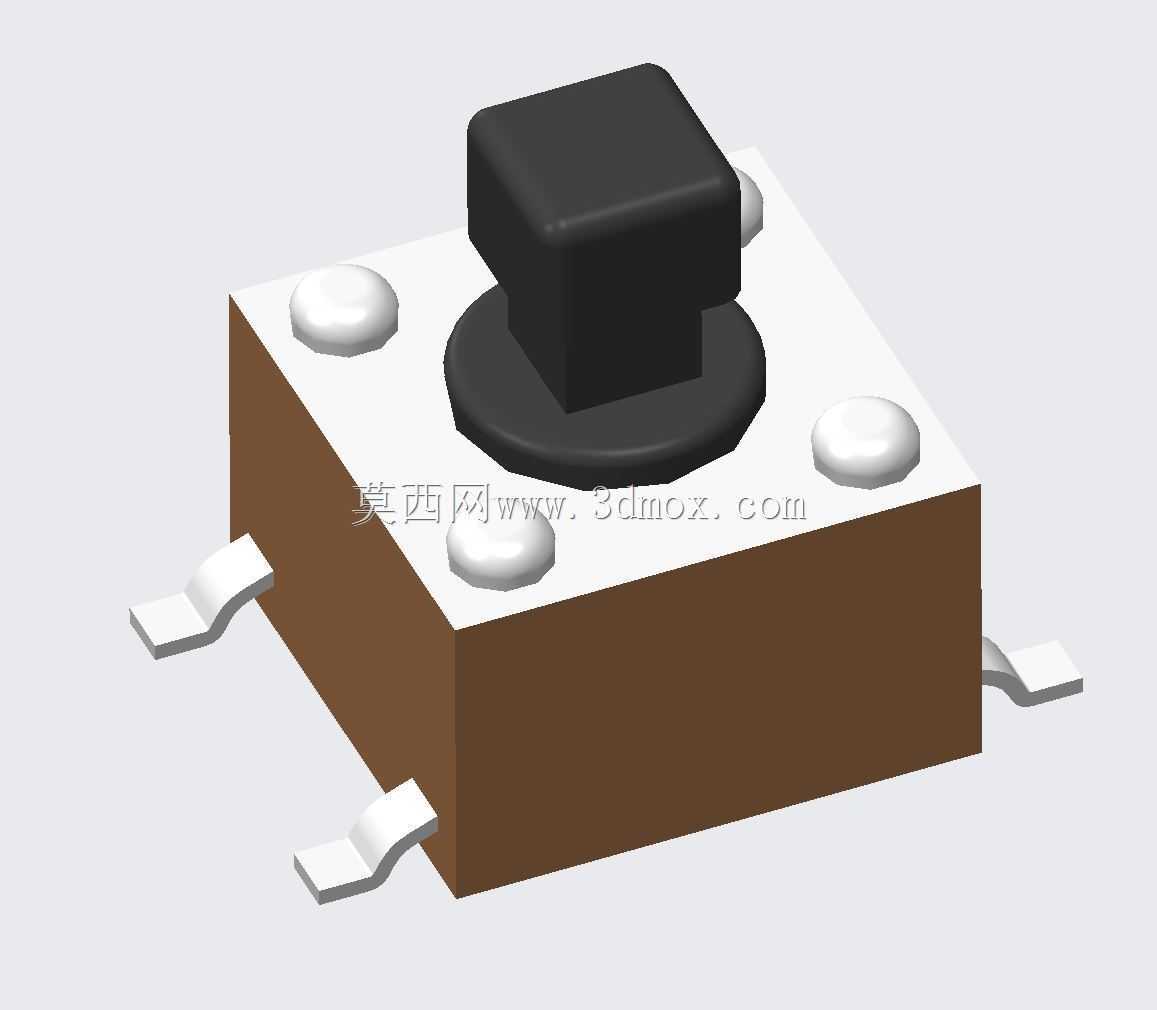

　　这款贴片式轻触开关是消费电子、工控控制板卡领域应用极广的基础输入元件，日常接触的电脑外设、小型家电控制板、手持检测设备的功能按键触发端，大多会选用这类元件作为人机交互的第一触点。做板卡布局设计时，这类元件的安装边界是必须优先核对的参数，它采用四引脚贴片封装，四个焊盘分布在元件本体两侧，引脚为向外延伸的鸥翼型结构，这种结构在回流焊过程中能更好释放焊接应力，减少虚焊、焊盘脱落的风险，设计PCB封装时要注意引脚伸出长度与焊盘的匹配余量，避免出现立碑、偏移等焊接缺陷。

　　从功能特性来看，这类轻触开关属于瞬时接触型开关，常态下内部触点处于断开状态，当顶部按键受到达到额定触发力的垂直按压时，内部弹片形变完成触点导通，撤去按压力后弹片复位，触点断开，触发行程通常在0.2-0.5mm区间，触发反馈清晰，适合需要频繁点按的操作场景。设计这款元件的三维结构时，首先要还原实际生产中的尺寸公差配合，顶部的方形按键与本体基座之间要预留合理的活动间隙，既不能间隙过大导致按键晃动异响，也不能间隙过小出现卡滞，按压过程中按键的垂直运动行程要和实际产品参数一致，方便结构工程师在做整机外壳按键对位时，准确计算按键帽与开关顶端的重合高度，避免出现按键按不动、触发不灵敏的问题。

　　本体基座的四个边角设置有定位凸点，在SMT贴装过程中，这些凸点可以配合吸嘴取料定位，也能在过回流焊时辅助元件固定在焊盘位置，减少偏移概率。做整机结构堆叠时，要注意开关本体的高度占用空间，顶部按键到PCB板面的总高度要和外壳内壁的预留空间匹配，若外壳按键柱的按压行程超过开关的额定行程，长期使用会导致内部弹片疲劳失效，缩短开关使用寿命。这类开关的导通电流通常较小，仅适用于信号回路的通断控制，不能直接接入功率回路，选型时要结合回路的电压、电流参数匹配对应规格的型号，三维建模时还原的外形尺寸、引脚位置、安装高度，能帮助结构工程师在设计阶段就完成干涉检查，省去后期打样反复调整的麻烦，尤其是做紧凑布局的便携设备时，这类基础元件的尺寸精度直接影响整机的装配良率。
