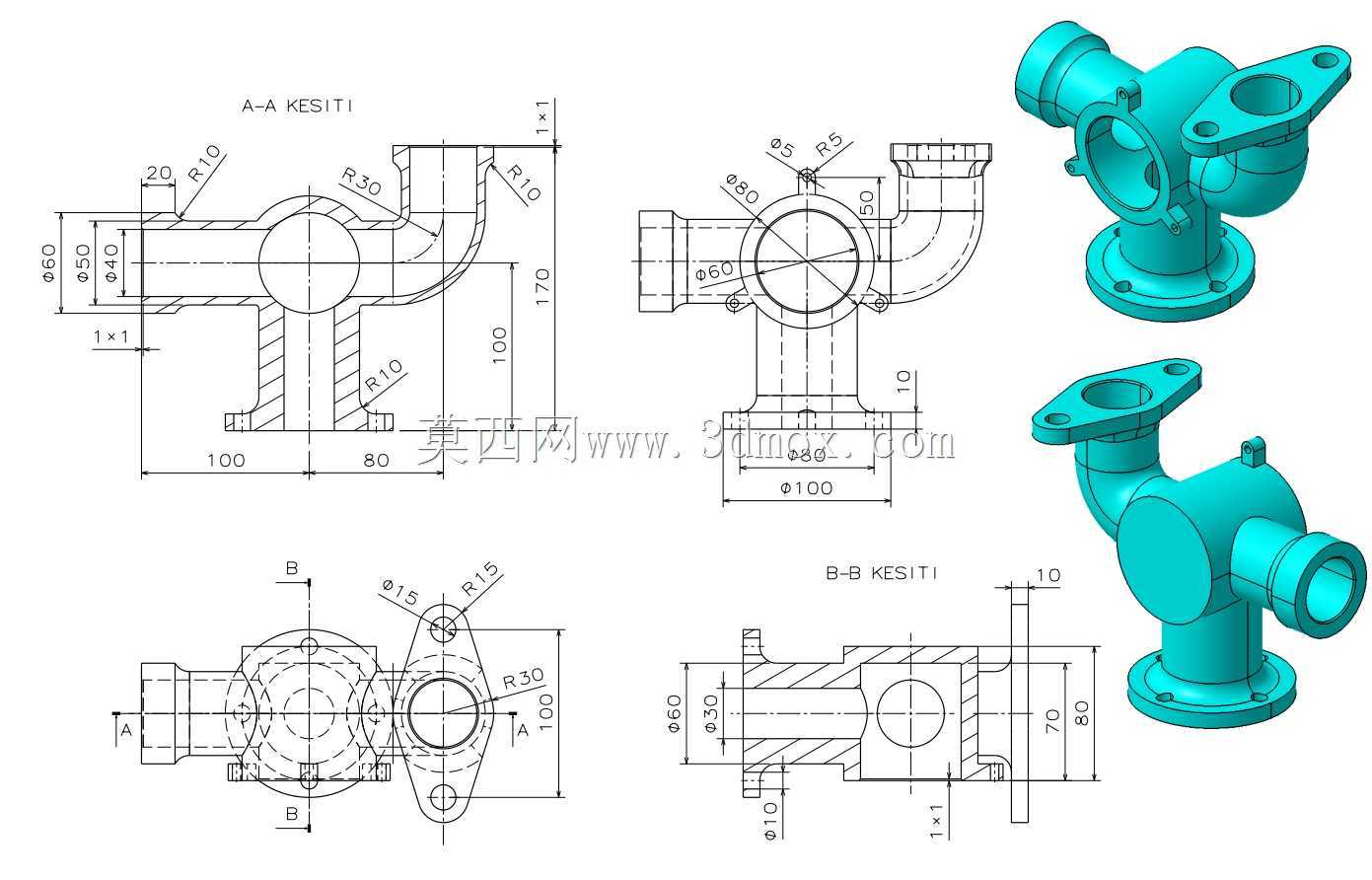

减压阀多接口铸造壳体结构设计

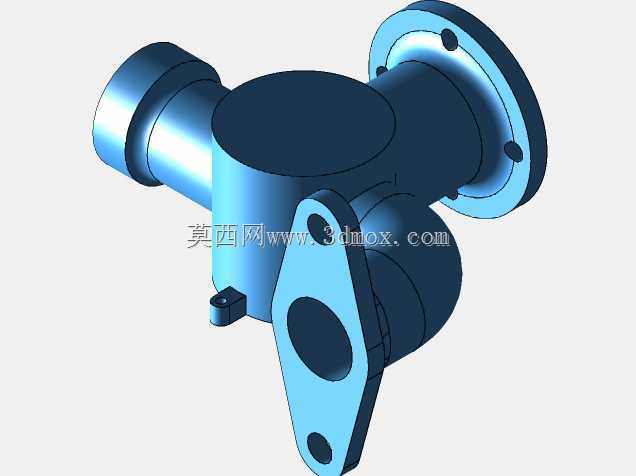

　　该壳体作为减压阀的核心承压承载部件，主要应用在工业流体输送管网、工艺管路调压工位、小型设备气液供给回路中，承担容纳内部调压组件、连通上下游管路、固定安装整机的核心作用，是减压阀实现压力稳定调节功能的基础结构载体。从结构设计逻辑来看，整个壳体采用一体化铸造成型思路，避免多件拼接带来的密封泄漏风险，所有流道转折处均做圆弧过渡处理，减少流体在腔体内的紊流、压损与冲蚀，延长部件整体使用寿命。底部设置圆形法兰安装基座，基座上均匀分布四个螺栓沉孔，安装时可通过螺栓将整个减压阀稳定固定在设备支架或管路安装座上，沉孔设计可避免螺栓头突出安装平面，保证安装贴合度，同时预留足够的螺栓拆装操作空间，方便现场维护时的拆装作业。

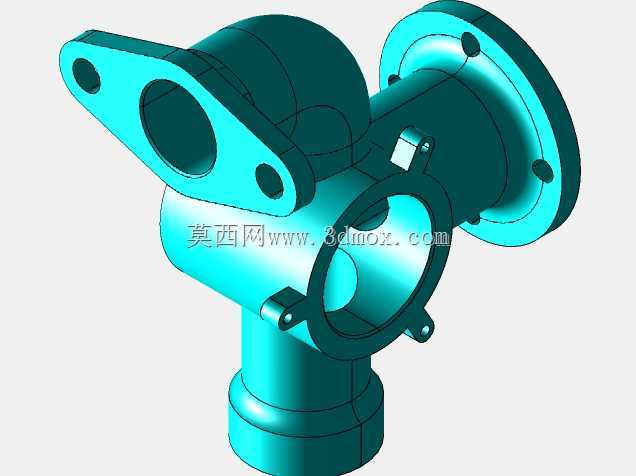

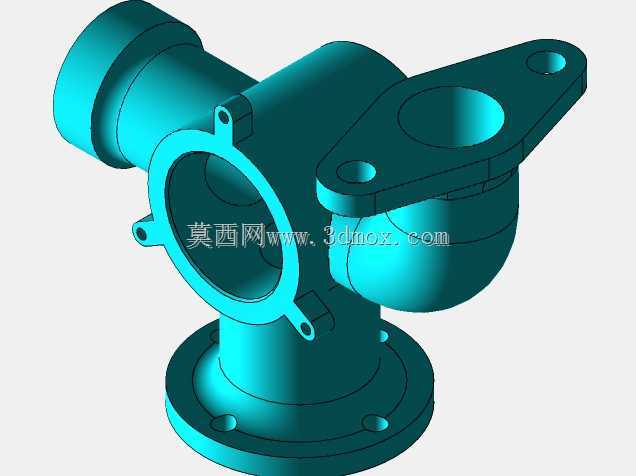

　　侧面设置带凸耳的圆形主接口，凸耳上预留三个小尺寸安装孔，用于对接上游来流管路的法兰盘，凸耳结构可增强接口处的结构强度，避免管路振动导致接口开裂，接口端面预留密封槽安装位，可适配O型圈或平垫片实现端面密封，保证高压工况下的连接密封性。上部延伸出带两个安装孔的菱形安装法兰，该接口用于对接下游输出管路，法兰的菱形结构可在有限安装空间内减少横向占用尺寸，两个安装孔的布局适配小通径管路的快速连接需求，降低安装时的对位难度。侧上方的圆柱形接口用于安装调压控制组件，接口内径与内部腔体直接连通，可容纳阀芯、弹簧、调压膜片等核心调节部件，接口壁厚做加厚处理，承受调压组件动作时的交变载荷，避免长期运行出现结构变形。

　　整个壳体的外形尺寸充分考虑常规调压工位的安装边界，各接口的朝向布局适配管路常见的走管方向，无需额外加装转接弯头即可完成多数场景的管路对接，减少管路系统的接头数量与潜在泄漏点。壳体外部的加强筋结构沿流道受力方向分布，在不额外增加过多壁厚的前提下提升整体结构刚度，降低铸造冷却过程中的变形量，同时控制整体部件重量，兼顾强度与轻量化需求。
